Предохранители и реле лада веста

Проблемы с проводкой

Если вышеперечисленные действия не устранили проблему, значит дело в электропроводке автомобиля.Чтобы в этом убедиться воспользуйтесь тестером для “прозвонки” контактов. На клемме красного провода должно быть постоянное напряжение, на синем, при включении габаритных огней авто.При отсутствии питания следует искать обрыв в общей цепи проводки автомобиля.

Как видите, отказ силовой розетки может быть связан с несколькими причинами. В 90% случаев “виновником” становится перегрузка гнезда большим количеством подключенных устройств или приборов со значительным энергопотреблением. Так, например, мощные автомобильные компрессоры или преобразователи тока могут запросто спалить предохранитель. Поэтому старайтесь не использовать разветвители и мощные приборы, чтобы в один прекрасный день не столкнуться с отказом розетки.

Дополнительный блок кузовной электроники Лада Веста и светодиоды

Все мы отлично знаем, в какой спешке создавалась Лада Веста, ведь ажиотаж вокруг этой модели был нешуточный. С другой стороны, все это вылилось в применение не совсем удачных конструкторских решений, которые впоследствии начали всплывать на серийных машинах. Одна особенность касается дополнительного блока кузовной электроники Лада Веста.

Предыстория

Такая ситуация возникла у одного из членов Драйва, который известен там под никнеймом Schoolboy11, с его автомобилем Лада Vesta Красная Угроза.

После покупки Весты, он решил заменить лампы габаритов на двухконтактные светодиоды. К выбору диодов он подошел ответственно – были куплены качественные, проверенные изделия, которые подбирали профессионалы. Естественно, с ними экстерьер седана совершенно преобразился.

Со светодиодами Веста выглядит намного круче!

Проблема

Однако очень скоро начались сложности. В один «прекрасный» день на его машине перегорели габариты, причем везде. Естественно, он попытался поставить штатные лампы, однако это ничем не помогло. Как известно, в таких ситуациях обычно все ограничивается заменой предохранителей для левых и правых габаритных огней, которые у Весты в мануале обозначены символами F16 и F17.

Однако если снять крышку, которая закрывает предохранители, владельцев ждет один очень неприятный сюрприз – предохранителей F16 и F17 там нет. Нет даже контактов – просто технологические отверстия.

Крышка, которая закрывает предохранители.

Отдельно стоит упомянуть саму крышку. Она сделана так же, как и на Гранте – из твердого пластика. Причем пластиковые клипсы выглядят не очень надежно и, как показывает практика, быстро ломаются. С другой стороны, крышка снабжена вставкой из пенопласта, которая выполняет функцию шумоизоляции.

Решение

Если с вами случилась такая неприятность, рекомендуется обратиться в дилерский центр Лада. При этом рассчитывать на гарантийное обслуживание не стоит, так как вины завода в данном случае нет.

Все дело в том, что сопротивление диодов больше, чем у штатных ламп, из-за чего блок электроники перегорает. В данном случае налицо опрометчивое решение конструкторов АвтоВАЗа, которые отказались от предохранителей и установили в Весту электронный блок от модели Renault Trafic.

В конструкции Весты использован этот блок электроники.

Для восстановления работы электрики, необходимо производить замену дополнительного блока кузовной электроники Лада Веста.

Где купить?

Купить его можно в дилерском центе, но стоит он в салоне, как правило, очень дорого. В качестве альтернативной площадки можно использовать ресурсы, представленные в таблице ниже. Однако стоит учитывать, что цены могут отличаться, к тому же, деталь далеко не всегда имеется в наличии.

Электронный ресурс Артикул Цена (руб.)
https://lada-vesta-shop.ru/shop/osveschenie-i-yelektrika/blok-kuzovnoi-yelektroniki-dopolnitelnyi-lada-vesta.html 231A03142R 10100
https://tiu.ru/p217457975-blok-kuzovnoj-elektroniki.html 231A03142R 10811
https://www.autopiter.ru/goods/231a03142r 231A03142R 12159
https://www.бцр-лада.рф/products/108158230-blok_kuzovnoy_elektroniki_lada 231A03142R 19600
https://www.zzap.ru/default.aspx?partnumber=231A08052R&class_man=ВАЗ&location=11135&currency=1&rawdata=231A08052r 231A03142R 8080

Как видно цена дополнительного блока кузовной электроники Весты довольно высокая, так что замена получается недешевая. Впрочем, вся работа в сервисном центре занимает не более 60 минут.

Заключение

Как отметил Schoolboy11, после такой неприятности, его мнение относительно модернизации конструкции через персонального менеджера было озвучено АвтоВАЗу, после чего на заводе пообещали рассмотреть этот вопрос и внести корректировки в производственный процесс. А это значит, что установка ксенона и диодов в дальнейшем должна будет проходить без поломок.

Если же ваша Веста относится к числу первых выпущенных машин, прежде чем ставить светодиоды, проконсультируйтесь у менеджера в дилерском центре. Это позволит избежать напрасных и довольно значительных трат.

club-vesta.ru

Расположение блока предохранителей и процесс их замены на Лада Веста

Замена предохранителей в авто — обычное дело, ради которого уж точно не стоит гнать автомобиль в сервис. Естественно, владельцам Лада Веста также придется пройти через данную процедуру.

Сам процесс предельно прост. Для начала потребуется приготовить автомобиль к работе, подняв капот и, посредством использования гаечного ключа, сняв клемму провода с АКБ. Затем потребуется демонтировать крышку, закрывающую предохранители. Располагается она слева от рулевой колонки.

Работать необходимо предельно осторожно, дабы не сломать пластиковые фиксаторы. Если в ходе работы используется острие ножа или отвертка, чтобы отогнуть крышку, их следует обмотать тканью во избежание царапин на поверхности крышки

Сборка производится в обратном порядке до характерного щелчка пластиковых зажимов.

Центральная и автоматическая блокировка/разблокировка замков дверей из салона и снаружи автомобиля

Центральная блокировка/разблокировка замков дверей. Для блокировки замков всех дверей из салона нажмите кнопку на панели приборов, индикатор на кнопке 1 (рис. 3) загорится на некоторое время, затем погаснет. Если при нажатии кнопки капот, багажник или одна из дверей были открыты, то двери обратно разблокируются. Закройте двери, капот, багажник, нажмите кнопку блокировки , все двери заблокируются. Разблокировка замков боковых дверей происходит при открывании со стороны салона любой передней двери. Для принудительной блокировки дверей, и постановке на охрану в случае открытой любой двери, требуется нажать и удерживать некоторое время кнопку .

  1. Выключатель блокировки дверей .
  2. Выключатель ESC (электронной системы контроля устойчивости ).

Примечание. Перед принудительной блокировкой убедиться, что все пассажиры вышли из автомобиля и ключи зажигания не останутся в автомобиле.

ОТВЕТСТВЕННОСТЬ ВОДИТЕЛЯ

Если Вы решили ехать с заблокированными дверями, помните, что это может затруднить доступ спасателей в салон в экстренной ситуации. Включение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Сразу после нажатия кнопки загорится светодиод, двери заблокируются. Заглушите двигатель. Функция активирована.

Запустите двигатель, после начала движения при скорости около 10 км/ч произойдет автоматическая блокировка дверей, если они не были заблокированы.

Разблокировка дверей произойдет при нажатии кнопки центрального замка или при открывании любой двери из салона на стоящем автомобиле.

Отключение функции автоматической блокировки замков боковых дверей при движении. При заведенном двигателе нажмите кнопку центрального замка на панели приборов и удерживайте ее в течение пяти секунд. Функция отключена.

Автоматическая разблокировка замков боковых дверей при аварии. При аварии, в случае срабатывания подушек безопасности, происходит автоматическая разблокировка замков всех боковых дверей.

Примечание. Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков дверей происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатие кнопки на панели приборов, а также на нажатие кнопок и на ПДУ. Если это произошло, не нажимайте кнопку на панели приборов и кнопки и на ПДУ некоторое время, после чего работоспособность системы полностью восстановится.

Схемы ЦБКЭ

Схема электрических соединений ЦБКЭ на а/м LADA VESTA: 2 – батарея аккумуляторная; 3 – стартер; 4 – фонарь задний внешний левый; 5 – блок-фара левая; 7 – реле обогрева заднего стекла (К3); 8 – блок-фара правая; 10 – фонарь задний внешний правый; 13 – плафон освещения багажника; 15 – предохранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 26 – выключатель аварийной сигнализации; 30 – предохранитель 5 А (F20); 32 – переключатель подрулевой левый (переключатель световой сигнализации); 34 – предохранитель 60 А (F75); 35 – обогреватель зад-него стекла; 44 – реле обогрева ветрового стекла 1 (К21); 46 – обогреватель ветрового стекла; 47 – плафон освещения вещевого ящика; 48 – выключатель плафона освещения вещевого ящика; 51 – ЦБКЭ (контроллер ВСМ); 58 – предохранитель 30 А (F61); 59 – плафон освещения порога левый (устанавливается на комплектации «люкс»); 60 – плафон освещения порога правый (устанавливается на комплектации «люкс»); 61 – реле дополнительных потребителей (К2); 63 – предохранитель 10 А (F32); 84 – предохранитель 3 А (F43); 87 – зеркало наружное левое; 88 – зеркало наружное правое; 120 – дополнительное реле стартера (К23); 134 – выключатель сигнала торможения; 138 – предохранитель 5 А (F15); 164 – панель управления кондиционером (схема подключения для комплектации «комфорт»); 185 – блок освещения салона с интерфейсным модулем ЭРА-ГЛОНАСС; 196 – предохранитель 5 А (F24); 200 – предохранитель 15 А (F11); 201 – предохранитель 15 А (F12); 202 – предохранитель 10 А (F13); 203 – предохранитель 10 А (F14); 204 – предохранитель 5 А (F17); 205 – предохранитель 5 А (F16); 229 – предохранитель 3 А (F49); 230 – выключатель сигнала положения педали сцепления; 231 – реле обогрева ветрового стекла 2 (К22); 233 – предохранитель 5 А (F80)

Читать дальше: Проверка регулятора напряжения генератора калина

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

Схема электрических соединений ЦБКЭ на а/м LADA VESTA (комплектация «Комфорт»): 2 – батарея аккумуляторная; 3 – стартер; 9 – фонарь задний внутренний левый; 15 – предо-хранитель 60 А (F70); 16 – реле дополнительное (К8); 17 – выключатель зажигания; 20 – предохранитель 15 А (F1); 23 – фонарь задний внутренний правый; 28 – предохранитель 5 А (F74); 31 – выключатель света заднего хода; 33 – переключатель подрулевой правый (переключатель стеклоочистителя); 51 – ЦБКЭ (контроллер ВСМ); 63 – предохранитель 10 А (F32); 79 – электродвигатель очистителя ветрового стекла; 80 – электродвигатель омывателя; 120 – дополнительное реле стартера (К23); 198 – предохранитель 25 А (F40);

_x000D_

  • _x000D_
  • место расположения предохранителей F1-F59 и реле К1-К20 в салонном монтажном блоке; _x000D_
  • место расположения предохранителей F60-F80 и реле К21-К28 в моторном монтажном блоке _x000D_

_x000D_

После замены ЦБКЭ необходимо выполнить процедуру обучения (ввод параметров) и автоматического конфигурирования ЦБКЭ, используя диагностический прибор Grade-X. Также с помощью этого прибора можно просматривать коды ошибок (неисправностей). Более детально ознакомиться с функциональными возможностями ЦБКЭ, а также его диагностикой можно по ТИ (устройство, диагностика неисправностей ЦБКЭ).

С одной стороны данное функциональное устройство позволяет более тонко настраивать работу электроники. А с другой стороны, блок имеет сложное устройство, что делает самостоятельный ремонт более проблематичным. В случае отказа ЦБКЭ придется обращаться к дилеру, т.к. вряд ли под рукой найдется необходимое оборудование для его программирования или диагностики.

Внимание! Переобучить ЦБКЭ, взятый с другого автомобиля, невозможно. А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta)

А какая реализация больше нравится вам? Наличие простой схемы, где присутствуют реле поворотов, ЭСП и т.д, либо наличие центрального блока управления электроникой? Другие материалы по ремонту, обслуживанию, доработкам и тюнингу этих автомобилей ищите в содержании (кроссовер XRAY, седан Lada Vesta).

Силовой блок в моторном отсеке

Сам монтажный блок расположился возле аккумуляторной батареи(показан на фото ниже). Все электрические цепи в нем надежно защищены от влаги и пыли при помощи герметичной крышки, оснащенной специальными фиксаторами. Это добавляет немного комфорта при эксплуатации автомобиля.

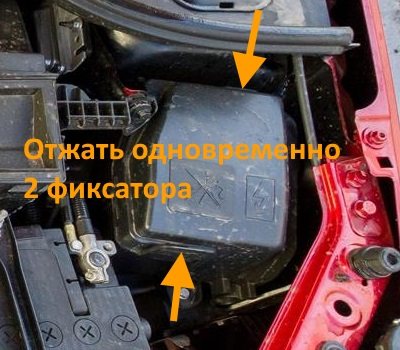

Чтобы открыть указанную крышку необходимо отжать два фиксатора по краям, которые показаны стрелками на фото ниже.

После того, как блок открыт взору открывается множество предохранителей и исполнительных Реле. Чтобы не запутаться, все их мы пронумеровали на фото ниже и добавили описание к каждому элементу в таблице 1.

Цепи, которые защищают плавкие предохранители показаны в таблице 1.


Таблица 1. Цепи, защищаемые плавкими предохранителями в блоке моторного отсека

В некоторых модификациях автомобилей звуковой сигнал защищен предохранителем F78 вместо F73. А питание доп. оборудования в багажнике защищается предохранителем F55.

Реле, которые расположены в данном блоке также сведены в таблицу 2:


Таблица 2. Реле, расположенные в блоке моторного отсека.

Производители и цены аналогов

  • Пневмосигнал на 12В LADA D-90 подойдет для замены штатного клаксона. Частоты звука этой детали выше: от 410 до 510 Гц. Жаропрочный пластик увеличивает срок жизни устройства. В установке такие модели сложнее. Перед покупкой, убедитесь, что клаксон уместится и не будет задевать другие детали. Размер звукового сигнала — 90 миллиметров. Его средняя стоимость — 800 рублей. Артикул товара — 00044123.
  • Чаще всего владельцы Лады Веста выбирают для замены клаксона, устройство от Волги. Он звучит громче и работает на той же мощности — 12В. Штатный клаксон звучит высоко. Такой гудок плохо слышно, поэтому возрастает вероятность попасть в аварию. Деталь Волги звучит солиднее. Её отчетливо слышат прохожие и водители других автомобилей. Стандартные Улитки SKYWAY 004 выдают звук частотой от 390 до 460 Гц. Она продаётся с артикулом S07601004 и стоит в среднем 650 рублей. В комплекте есть инструкция по установке.
  • Можно рассмотреть сигналы Volga компании Автоком. Они звучат заметно ниже родных клаксонов: 105-118 дБ. Родной клаксон Весты работает на мощности 3А. Модель Автоком потребляет ток 7А, поэтому его не рекомендуется подключать к базовой проводке автомобиля. Деталь Весты может работать не стабильно. Потребуется установка дополнительного четырехконтактного реле и еще одного предохранителя. Стоимость Автокома составляет около 900 рублей. Артикул товара — С302Д303Д.
  • Звуковой сигнал Hella DL 50 — оригинал стоит от 2100 рублей. Он также подходит для замены родной детали. Работает на мощности 12 В. Частота 380 Гц обеспечивает чистый и громкий звук.

Монтажный блок Лада Веста в салоне автомобиля

Находится монтажный блок в знакомом месте — возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

  • поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
  • снять фиксатор в верхней правой части крышки;
  • потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)

  • F1 15А К15R Омыватель ветрового стекла mini
  • F2 30А *1 /5А *2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
  • F3 10А *1 Левая фара дальнего света (не люкс) mini
  • F4 30А *1 /5А *2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
  • F5 15А K15R Подогрев сидений mini
  • F6 7,5А *1 K30S Правые габаритные огни mini
  • F7 10А *1 K30S Левые габаритные огни mini
  • F8 5А *1 К30S Задние противотуманные фары mini
  • F9 3А Указатель поворотов (поворотники) в правом зеркале mini
  • F10 5А K15S Селектор роботизированной коробки передач АМТ mini
  • F11 10А *1 Левая фара ближнего света (не люкс) mini
  • F12 15А K30S Контроллер BCM (указатели поворотов) mini
  • F13 10А K30S Контроллер BCM (собственное питание) mini
  • F14 10А K30S Выключение педали тормоза mini
  • F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
  • F16 5А BTP Выключение педали тормоза mini
  • F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
  • F18 3А Указатель поворотов (поворотники) в левом зеркале mini
  • F19 10А *1 Правая фара ближнего света (не люкс) mini
  • F20 5А Обогрев наружных зеркал mini
  • F21 15А K15S БУ СНПБ mini
  • F22 5А K15S КП (комбинация приборов) mini
  • F23 5А K30S КП (комбинация приборов) mini
  • F24 5А ACC ЭРА ГЛОНАСС, радио mini
  • F25 5А ВТР Контроллер ESP9.1 mini
  • F26 15А K30S Питание модуля бензонасоса mini
  • F27 5А K15S Питание парктроника mini
  • F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
  • F29 10А *1 /5А *2 K30S Питание светотехники прицепа mini
  • F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
  • F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
  • F32 10А K15S Питание шины K15M (моторного отсека) mini
  • F33 5А BTP Управление стеклоподъемниками mini
  • F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
  • F35 5А BTP Блок переключателей в двери водителя mini
  • F36 15А K30S Радио, диагностический разъем mini
  • F37 7,5А K30S Лампы «стоп» правая mini
  • F38 7,5А K30S Лампы «стоп» левая mini
  • F39 10А *1 К15R ДХО (дневные ходовые огни) не люкс mini
  • F40 10А *1 К15R Фара дальнего света правая (не люкс) mini
  • F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
  • F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
  • F43 20А K30S Контроллер BCM (замки дверей) JCase
  • F44 30А K30S Электростеклоподъемники (ЭСП) JCase
  • F45 30А K30S Вентилятор отопителя салона (печки) JCase
  • F46 30А *1 K15R Питание стеклоочистителя (дворники) JCase
  • F47 25А *2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
  • F48 30А *2 K30S Контроллер ЕММ (стеклоочистка )
  • F49 25А *2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
  • F50 25А *1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

В вариантном исполнении:

Схема реле:

№ реле (сила тока, А) Наименование реле
К1 (70А *1 /50А *2 ), цепь К15R Питание светотехники и обогрева сидений (не люкс/ люкс)
К2 (30А) Свободен
К3 (30А) Обогрев заднего стекла
К4 (30А) Стеклоподъемники передних стекол
К5 (40А) Вентилятор отопителя салона
К6 (30А) Стеклоподъемник задних стекол
К7 (20А) Модуль бензонасоса
К8 (20А) АСС (питание розетки 12В)

*1 — для комплектаций Classic и Comfort

*2 — для комплектаций Luxe

В вариантном исполнении:

Признаки неисправностей предохранителей

Неисправность Причина Устранение
Не горит освещение Окисление контактов Очистка / зачистка клемм
Не работает вентилятор, омыватель, очиститель Повреждение электрической проводки, реле Диагностика, замена новым
Не работает стеклоочиститель Отсутствует ток в цепи напряжения, неисправен предохранитель Проверка целостности проводки, замена БП
На включается аварийная сигнализация, повторители поворотников Проверка работоспособности БП Замена неисправных элементов
Стрелка тахометра работает хаотически, передача данных нестабильная Повреждение целостности электрической проводки Замена неисправных элементов
Вентилятор двигателя не активен, в том числе, при принудительной активации Проверка целостности цепи Замена поврежденных участков проводки

Замена предохранителей на Лада Веста

Последовательность действий:

  • Ладу Веста устанавливаем на площадку, блокируем задний ряд колес противооткатными башмаками, открываем водительскую дверь;
  • Слева от рулевой колонки, внизу отщелкиваем три пластиковых защелки;
  • Снимаем крышку, под которой расположен монтажный блок;
  • Пластиковым пинцетом поочередно извлекаем модули, проверяем целостность плавильной пластины. Данный способ применим лишь в том случае, когда нам точно не известен порядковый номер неисправного предохранителя.

Чтобы ускорить процесс идентификации неисправного элемента, на обратной стороне крышки нанесены порядковые номера, маркировки модулей, а также, указана распиновка.

Замену предохранителей в моторном отсеке проводим по аналогии:

  • Чтобы разобрать корпус БП: открываем капот, в левой части, за АКБ находится монтажный блок;
  • Отщелкиваем пластиковую крышку, пинцетом извлекаем неисправный модуль, вставляем новый;
  • Проверяем реле – коммутатор на исправность. Устанавливаем новый по мере необходимости.

Средний ресурс эксплуатации предохранителей отечественного производства 45 тыс. км. Зарубежные аналоги служат дольше на 10 — 15 тыс. км.

Если возникают трудности с установкой монтажного блока, заменой предохранителей – обратитесь к специалистам СТО.

Блок в салоне автомобиля

Салонный монтажный блок предохранителей расположен ниже слева от рулевой колонки.

Открытие крышки на старой версии до доработки

Чтобы получить к нему доступ, необходимо снять специальные фиксаторы(до модификации), которые держат крышку снизу по диагонали, а затем потянуть ее за низ. Не забудьте про фиксатор держателя обивки. Его нужно аккуратно отсоединить. Кроме того, чтобы крышку можно было убрать совсем, потребуется отключить два разъема от кнопки багажного отделения и электрокорректора фар.

Существует также доработанная версия крышки. Как ее снять — смотрите видео:

После снятия крышки Вам открывается монтажный блок со всеми слаботочными предохранителями и реле.

Основные предохранители располагаются в 2 ряда. Счет идет снизу от F1-F20 и от F21-F40 во втором ряду соответственно.

Чуть выше располагаются более мощные(20А-30А) F41-F46 . Реле идут по левой стороне блока, также начиная счет снизу.

Рис. 2. Схематичное расположение реле и предохранителей

В новых модификациях блок предохранителей дополнился:

Приводим перечень всех цепей с номерами предохранителей, которыми они защищены. Чтобы проверить исправен ли предохранитель, достаточно просветить его на свет и будет виден обрыв плавкого металла внутри, если он неисправен.

Таблица 3. Описание плавких предохранителей во внутрисалонном блоке(до 2019 года).

№ предохранителя Номинальный ток Защищаемая цепь автомобиля
F1 15А Питание правого подрулевого переключателя, омыватель ветрового стекла
F2 30А/5А Левый подрулевой переключатель
F3 10А Фара левая дальнего света, не люкс комплектация
F4 30А/5А Левый подрулевой переключатель
F5 15А Обогрев сидений
F6 7,5А Правые габаритные огни
F7 10А Левые габаритные огни
F8 Задние противотуманные огни
F9 ЗА Правый указатель поворотов в зеркале
F10 Селектор роботизированной коробки передач АМТ
F11 10А Фара левая ближнего света (не люкс)
F12 15А Контроллер BCM (указатели поворотов)
F13 10А Контроллер BCM (собственное питание)
F14 10А Выключение педали тормоза
F15 Питание датчика дождя и освещенности, корректора света фар
F16 Выключение педали тормоза
F17 Освещение багажника, вещевого ящика,  порогов
F18 Левый указатель поворотов в зеркале
F19 10А Фара правая ближнего света (не люкс)
F20 Обогрев наружных зеркал
F21 15А БУ СНПБ
F22 Комбинация приборов
F23 Комбинация приборов
F24 ЭРА ГлОНАСС, радио
F25 Контроллер ESP9.1
F26 15А Питание модуля бензонасоса
F27 Питание парктроника
F28 Контроллер ЭУРУ (электроусилитель рулевого управления)
F29 10А Питание светотехники прицепа
F30 Контроллер ЭРА ГЛОНАСС
F31 Контроллер ЭРА ГЛОНАСС
F32 10А Питание шины K15M (моторного отсека)
F33 Управление стеклоподъемниками
F34 Питание датчика угла поворота руля, блока кнопок рулевого колеса
F35 Блок переключателей в двери водителя
F36 15А Радио, диагностический разъем
F37 7,5А Лампы «стоп» правая
F38 7,5А Лампы «стоп» левая
F39 10А ДХО (не люкс)
F40 10А Фара правая дальнего света не люкс комплектация
F41 20А Розетка 12В (питание дополнительных устройств), предохранитель прикуривателя лада веста
F42 20А Контроллер BCM (питание шины ВТР)
F43 20А Контроллер BCM (замки дверей)
F44 30А Стеклоподъемники
F45 30А Вентилятор отопителя салона
F46 30А Стеклоочиститель (питание переключателя)
F47 25А Контроллер ЕММ (ПДС, лБС, лГО)
F48 30А Контроллер ЕММ (стеклоочиститель )
F49 25А Контроллер ЕММ (ПТФ, ЗПТО, освещение номерного знака)
F50 25А Контроллер ЕММ (лДС, ПБС, ПГО)

Таблица предохранителей от февраля 2019 года:

Осталось только разобраться с применяемыми реле и цепями, которые они коммутируют в блоке. Описание приведено ниже в таблице.

Таблица 4. Описание реле, расположенных во внутрисалонном блоке.

Реле Номинал реле Коммутируемая цепь
К1 70/50А Питание светотехники и обогрева сидений
К2 30А Резерв
К3 30А Обогрев заднего стекла
К4 30А Стеклоподъемники передних стекол
К5 40А Вентилятор отопителя салона
К6 30А Стеклоподъемник задних стекол
К7 20А Модуль бензонасоса
К8 20А Аксессуары АСС (+питание розетки 12В)

Особенности работы системы кондиционирования

Включение кондиционера возможно исключительно при работающем силовом агрегате, однако температура наружного воздуха не должна быть ниже 5 °С, а вентилятор нужно включить (независимо от скорости). При этом как минимум один из дефлекторов обдува, обозначенный на схеме цифрами 5 и 6, необходимо открыть. В противном случае возможно обледенение испарителя и прекращение подачи воздуха. Кроме того, под машиной могут появиться капли конденсата.

Во избежание простуды, настоятельно рекомендуется не направлять поток холодного воздуха на тело. А если влажность воздуха повышенная, не стоит направлять воздух на лобовое стекло, так как это может спровоцировать запотевание.

Что касается работы системы кондиционирования, то при ее функционировании растет расход горючего, потому как работа привода кондиционера требует части мощности двигателя. Кроме того, во время езды с прицепом или передвижения по гористой местности, кондиционер может сам отключаться, в целях предотвращения перегрева силового агрегата.

Чтобы выключить кондиционер Лада Веста, достаточно нажать клавишу 18 и система перестанет работать, а иконка погаснет.

И Веста и Иксрэй, впрочем как и другие модели АвтоВАЗа, в зависимости от комплектации оснащаются кондиционером или климат-контролем. Многие путают эти понятия, или же для кого-то это одно и то же. Но правда немного отличается, чем некоторые думают.

Кондиционер — система, способная подавать холодный воздух в авто. Строение кондиционера: компрессор, радиатор с фреоном, датчик температуры.

Климат-контроль — это целая система, управления температурой воздуха в салоне. Помимо-того, что она может охлаждать температуру (обычный кондиционер), она так же может и поддерживать постоянно заданную температуру, регулируя потоки воздуха, скорость вентилятора печки, направление потоков воздуха.

Иными словами, кондиционер — это холодильник, способный только охлаждать, климат контроль же — целая система, способная постоянно поддерживать заданную температуру.

Отличие Весты и Иксрэя от других моделей АвтоВАЗа заключается в ином блоке управления отопителем, кондиционером и воздуховодами.

На Ладу Весту климат-контроль устанавливается только в комплектации Люкс.

Немного о ньюансах климатической системе Весты:

  • Центральные сопла воздуховодов имеют небольшой «рабочий диапазон» наклона
  • Температура регулируется с шагом в 1 градус, а не 0,5 градуса, как на иномарках (т.е. Выставить температуру 19,5 не получится)
  • Слышна работа компрессора, момент включения/выключения.

В целом, климат-контроль на Ладе Весте работает хорошо, и не вызывает каких-либо проблем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
