Мультиметр dt 830b

Проверка диодов

Радиодеталь выпаивается одним концом из платы, когда производятся измерения. Транзистор тоже можно проверить на секторе измерения сопротивлений, поскольку по принципу действия элемент является двумя диодами, включенными навстречу друг другу. Выяснив, какой из выводов является базой, оба перехода проверяют на пробой. У транзисторов типа pnp плюсовой щуп устанавливается на базу, а минусовой должен показывать бесконечность на других выводах. Для npn-элементов на базу подключается провод от гнезда «COM». Сопротивление эмиттерного перехода больше коллекторного и составляет 0,5-1,2 кОм.

Прозвонкой переходов определяется исправность транзистора. Коэффициент усиления по току у него можно определить, вставив выводы в соответствующие гнезда на панели.

Инструкция с описанием режимов измерения

В стандартной комплектации dt830b мультиметра инструкция по применению поясняет особенности работы с разными режимами. Ниже приведены нюансы, которые заслуживают отдельного упоминания.

Прозвонка участков цепи

В этом режиме проверяют целостность электрической цепи. Его используют для контроля функционального состояния:

• дорожек печатной платы;
• кабельной продукции;
• разъемов и соединений.

Важно! В данной модели звуковая сигнализация отсутствует

Тестирование величин ~ U

Разъемы подключают в предназначенные для измерений гнезда: общее и универсальное. Если использовать вход 10 А, при подаче высокого переменного напряжения можно испортить прибор коротким замыканием. Полярность в данном случае не имеет значения. Паспортная точность соблюдается в частотном диапазоне от 40 до 400 Гц, чего вполне достаточно для работы со стандартными сетями электропитания.

Зависимость величин

Параметры	Значения
Предел измерений	200 В	750 В
Номинальное разрешение	100 В	1 В
Точность	±1,2% ± 10 сч. ед.	-«-

Режим измерений постоянного напряжения

В этом режиме входное электрическое сопротивление – 10 Мом. Защита от перегрузок срабатывает по уровню 200 V для нижних пределов измерений. Переключатель устанавливают в положение DCV. При индикации минуса на дисплее меняют полярность.

Зависимость величин

Параметры	Значения
Предел измерений	200 мВ	2 000 мВ	20 В	200 В	1 000 В
Номинальное разрешение	100 мВ	1 мВ	10 В	100 В	1 В
Точность	±0,25% ± 2 сч. ед.	±0,5% ± 2 сч. ед.	-«-	-«-	-«-

Измерение постоянного тока (в режиме до 200 мА)

Если параметры неизвестны даже приблизительно, лучше начинать с максимального диапазона (10 А). Такой подход поможет сохранить плавкий предохранитель.

Зависимость величин

Параметры	Значения
Предел измерений	200 мкА	2 мА	20 мА	200 мА	10 А
Номинальное разрешение	100 мкА	1 мкА	10 мкА	100 мкА	10 мкА
Точность	±1% ± 2 сч. ед.	-«-	-«-	±1,2% ± 2 сч. ед.	±2% ± 2 сч. ед.

Измерение постоянного тока до 10А

Защита от перегрузки по току создана с применением плавкого предохранителя. Следует помнить о том, что в цепи для измерения на диапазоне до 10 А такой компонент отсутствует.

Измерение сопротивления

Официальная dt 830b инструкция рекомендует отключать технику от сети при измерении сопротивлений. Индикация «1» свидетельствует о перегрузке, поэтому выбирают больший диапазон. Если показан «0», переключают рукоятку в другом направлении.

Зависимость величин

Параметры	Значения
Предел измерений, кОм	0,2	2	20	200	2000
Номинальное разрешение, Ом	0,1	1	10	100	1000
Точность	±0,8% ± 2 сч. ед.	-«-	-«-	-«-	±1% ± 2 сч. ед.

Контроль исправности диодов

Если подключить диод в прямом направлении, об исправности изделия свидетельствует индикация падения напряжения на полупроводниковом переходе в диапазоне от 350 до 750 мВ. Смена полярности должна индицироваться знаком перегрузки «1».

Сектор hFE

С помощью этого разъема можно узнать коэффициент усиления по току. Правильно установить полупроводниковый прибор в гнездо помогут буквенные обозначения p-n-p и n-p-n.

Устройства с расширенными функциями

Расширенные возможности устройства CEM DT-2008 позволяют измерять температуру бесконтактным методом. Определяет уровень шума и освящения в помещении. Выявляет степень влажности и частоту сигнала. Основными достоинствами прибора называют дисплей с подсветкой, удобное управление конструкцией и надёжную защиту от ударов. Недостатками мультиметра считаются небольшие пределы измерения ёмкости и мелкие верхние кнопки.

Прибор с круговым селектором FLUKE 106 выполняет самые сложные задачи. Мультиметр легко устраняет неполадки в работе электронной техники. Эта компактное устройство не занимает много места. FLUKE 106 можно хранить в бардачке машины или носить в кармане. Главными достоинствами универсального прибора считаются: автоматическая установка, компактность, высокая точность измерения параметров.

Корпус подобных мультиметров обладает высокой ударопрочностью, термостойкостью и герметичностью. Такое устройство — лучший помощник в деятельности автоэлектриков, благодаря удобному экрану и плавной регулировке доступных режимов работы. К недостаткам мультиметра можно отнести высокую стоимость и узкий диапазон измеряемых частот.

Измерение сопротивления

Для измерения сопротивления переведем переключатель в положение Ω, то есть режим омметра. Подопытным элементом у нас будет резистор сопротивлением 220 кОм. Допустим, что мы не знаем его сопротивление (это и логично, ведь зачем тогда его измерять) переведем переключатель на предел 2000 КОм, прибор покажет нам значение 219 кОм. Не удивляйтесь что не 220, во первых мультиметр самый простой (а следовательно не самый точный), а вторых многое зависит от того как плотно прилегают щупы к выводам резистора. Если бы резистор был номиналом, к примеру,100 кОм, то мы бы для большей точности перевели на предел 200 кОм.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Замеры основных параметров

Работу мультиметра DT – 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.

В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.

Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.

Довольно часто требуется выяснить принадлежность провода, то есть определить фазу и ноль. В этом случае один щуп касается любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.

При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.

Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное – не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.

Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.

Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться постоянным или переменным. В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.

Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока

Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.

Как пользоваться мультиметром

Как пользоваться мультиметром пошаговая инструкция

Как измерить силу постоянного и переменного тока мультиметром

Как пользоваться тестером напряжения

Как выбрать мультиметр

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Измерение тока

Для измерения тока нужно перевести в положение DCA. Причем в нашем случае мультиметр способен измерять только постоянный ток, более дорогие приборы могут измерять и переменные токи. Для измерения тока, нужно знать приблизительно его величину, если она больше 200 мА обязательно переставить красный щуп в гнездо 10ADC. Большие токи лучше таким прибором не измерять, или измерять, но очень быстро, так как прибор скорее всего выйдет из строя.

Чтобы измерить ток, нужно включить мультиметр последовательно в цепь вместе с нагрузкой, к примеру, лампочкой.

В роли амперметра наш мультиметр.

Будьте осторожны при измерении токов! Соблюдайте правила безопасности!

Напряжение постоянного тока

Сектор DCV делится на пять диапазонов. Для измерений берется большая ступень интервала значений. При установке меньшего диапазона прибор может перегореть. Если высокая точность не требуется или измеряемая величина неизвестна, мультиметр устанавливается на максимальный предел. Потом диапазон можно установить точнее. Сигналом о превышении предела измерений является предупреждающий HV, загорающийся на дисплее, в верхнем левом углу.

Особенно осторожно измеряются большие значения напряжения. Полярность соблюдать необязательно: если она перепутана, слева на экране появляется знак «-»

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Измеряемые величины

Мультиметр позволяет измерять электрические характеристики. Пользоваться мультиметровым инструментом очень легко по руководству. Есть те варианты, которые умеют показывать температуру. Сегодня благодаря данной модели можно сделать измерение напряжения с силой тока в электрическом двигателе, радиодетали, переключателе, индуктивной легкой катушке, микросхеме, реле и другом. Благодаря тестеру можно замерить постоянный и переменный ток, проводниковое сопротивление, участок цепи или токовую силу на участке электроцепи, имеющую включенную нагрузку. Данный multimeter умеет также вычислять конденсаторную емкость.

Прозвонка диодов и проводки — самый частый режим применения, поскольку нередко резко перестает работать розетка с выключателем, начинает пропадать контакт или вовсе обрывается цепь в питании. Для этого и нужен электроприбор. Он помогает узнать, есть ли контакт у проводов или нужно будет делать их ремонт.

Обратите внимание! Стоит указать, что нередко, кроме дома, мультиметр используется в машине для проверки исправности генератора, стартера, аккумуляторной батареи. Измерение лампочек при помощи измерительного прибора

Измерение лампочек при помощи измерительного прибора

DT-182 считается недорогим мультиметром, который имеет базовые измерительные функции и небольшие размеры. Он нужен, чтобы проверять, высокоточно прозванивать диоды. Имеет качественную структуру и достаточные характеристики для осуществления комплексной проверки всех необходимых систем в сети. Правильное использование прибора возможно только по инструкции. Можно осуществлять измерение щупами любых ламп, розеток и прочих приборов.

Меры безопасности

При использовании мультиметра необходимо строго соблюдать следующие правила электробезопасности:

• Нельзя применять мультиметр во влажной среде.
• Запрещается изменять режим работы и предел измерения в течение процесса.
• Измерение параметров, превышающих высший предел измерения прибора, запрещено.
• Запрещено включать в работу мультиметр с неисправным измерительным щупом.

Часто для проведения ремонтных и монтажных работ в радиоэлектронике требуется проверить работоспособность элементов платы. Выпаять и проверить каждый из них отдельно не представляется возможным, поэтому нужно знать, как проверить микросхему мультиметром, не выпаивая. Мультиметровая проверка будет наилучшим выбором. Это универсальный прибор, который прост в работе и доступен большинству пользователей.

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.

Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

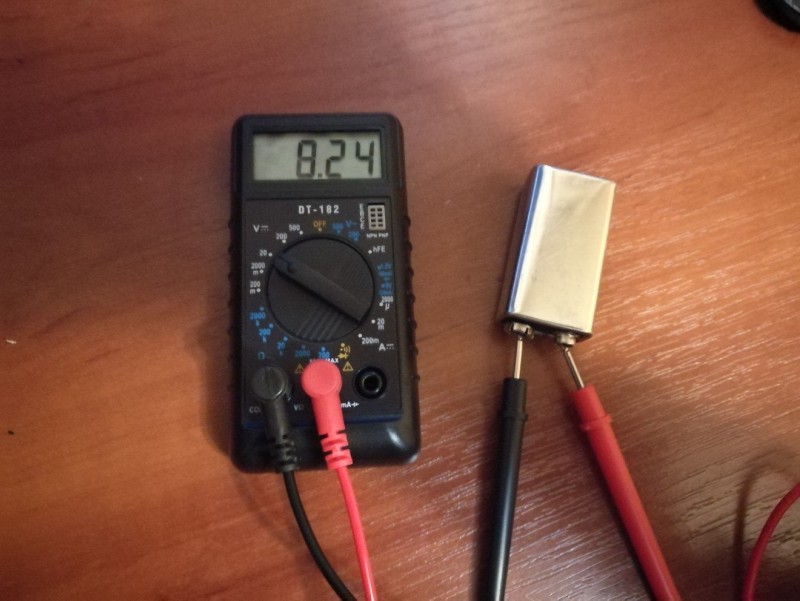

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

1. Выставить переключателем нужный режим в максимальном диапазоне.
2. Подключить провода к соответствующим разъемам.
3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

• Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
• Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
• Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Основные операции с мультиметром

Замер напряжения

Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.

Первым делом проверяйте правильность подключения разъемов. Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.

Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.

При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.

И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.

Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.

Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.

Замер тока

Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.

Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).

Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.

Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет. А вот если наоборот, то мультиметр выйдет из строя.

Замер сопротивления

Для измерения сопротивления переключатель ставите в положение — Ω.

Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений. Чаще всего мультиметр в режиме сопротивления используют при ремонтных работах, для проверки работоспособности бытовой техники, исправности обмоток, отсутствия замыкания в цепи.

Прозвонка

Еще один режим работы тестера которым часто пользуются — это прозвонка.

Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя)

Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет

Нужно заметить что звукового сигнала на DT830B нет.

У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.

Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.

Профессиональные мультиметры

Если бытовые модели представлены почти всегда в компактном исполнении, то профессиональные могут быть как компактными, так и стационарными. При этом стоимость даже самых простых начинается с 15…20 тысяч рублей, действительно качественные стационарные приборы стоят уже сотни тысяч.

Среди популярных моделей можно назвать:

• водонепроницаемый (IP67) DT-9979, с возможностью подключения к компьютеру или сматрфону, фиксацией измерений на протяжении 200 часов, точностью измерений 0,025…0,3%;
• APPA 107N, также защищенный, с возможностью синхронизации с компьютером, запоминанием около 6000 значений измерений, датчиками температуры и разъемами «крокодил»;
• KEYSIGHT 3458A – полноценный вольтметр с огромным диапазоном возможностей и функций. Это стационарный прибор, используется обычно на производстве. Главными его достоинствами является погрешность 0,0008% и высокая скорость замеров – до 100 000/1 секунду. Считается отраслевым стандартом РФ.

Конструкция мультиметра и маркировка прибора

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

• ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
• DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
• DCA (direct current amperage) – постоянный ток (измерение силы);
• Ω – сопротивление электрической сети или устройства;
• 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
• VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
• COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.
