Как пользоваться мультиметром: понятно для каждого

Типы

По типу и принципу работы устройства имеют следующую классификацию:

1. Магнитоэлектрические. Основой является подвижная катушка, которую закрепляют на оси. Ставится она между магнитными полюсами. Если взять электромагнитный амперметр, то вместо катушки используют сердечник, который находится от магнитных полюсов на расстоянии, пропорциональном величине силы тока.
2. Термоэлектрические. Основой является термопара, которую припаивают к проводке. От того, как происходит нагрев по мере подачи тока разной силы, величина выводится на экран.
3. Электродинамические. Очень мало применяются в бытовых условиях из-за чувствительности к магнитному полю. В основном их применяют для точных измерений или демонстрационных целей.
4. Ферродинамические. Самые дорогие, но и самые точные измерительные приборы. Не реагируют на внешние поля.
5. Цифровой. Основывается на использовании интегратора, который преобразует величину силы тока в показания на экране.

Устройство мультиметра

Большинство современных мультиметров комплектуются подробной инструкцией, в которой описана последовательность действий по работе с прибором. Если у Вас есть такой документ — не игнорируйте его, познакомьтесь со всеми нюансами модели прибора. Мы же расскажем об основных аспектах использования любого мультиметра.

Стандартный галетный переключатель включает: измерение сопротивления, силы тока и напряжения, а также проверку электропроводности

Для выбора режима работы служит галетный переключатель, обычно – совмещённый с выключателем (положение «Off»). У бытовых приборов он позволяет задать такие максимальные границы измерения:

• Постоянное напряжение: 0,2 В; 2 В; 20 В; 200 В; 1000 В;
• Переменное напряжение: 0,2 В; 2 В; 20 В; 200 В; 750 В;
• Постоянный ток: 200 мкА; 2 мА; 20 мА; 200 мА; 2 А (опционально); 10 А (отдельное положение);
• Переменный ток (данный режим есть не во всех мультиметрах): 200 мкА; 2 мА; 20 мА; 200 мА;
• Сопротивление: 20 Ом; 200 Ом; 2 кОм; 20 кОм; 200 кОм; 2 МОм; 20 или 200 МОм (опционально).

Отдельное положение служит для проверки работоспособности диодов и определения целостности проводника. Кроме того, в стороне от галетного переключателя расположено гнездо для проверки транзисторов.

Общая компоновка переключателя бюджетного мультиметра

Использование прибора начинается с установки переключателя в нужное положение. Затем подсоединяют щупы. Распространены два варианта расположения гнёзд для щупов: вертикальный и горизонтальный.

Разъём, обозначенный значком заземления и надписью COM, является минусовым или заземлённым — к нему подключается чёрный провод; разъём, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 500 mA; разъём, подписанный 10 А предназначен для измерения силы тока в диапазоне от 500 mA до указанного значения

При вертикальном расположении, таком, как на рисунке выше, щупы подключают так:

• В верхний разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
• В средний разъём – «плюсовой» щуп во всех остальных режимах;
• В нижний разъём – «минусовой» щуп.

В данном случае величина силы тока при использовании второго гнезда не должна превышать 200 mA

Если разъёмы расположены горизонтально, внимательно следуйте символам, нанесённым на корпус мультиметра. К прибору, изображенному на рисунке, щупы подключают так:

• В крайний левый разъём – «плюсовой» щуп в режиме измерения большой силы тока (до 10 А);
• Во второй слева разъём – «плюсовой» щуп в стандартном режиме измерения (до 1 А);
• В третий слева разъём – «плюсовой» щуп во всех остальных режимах;
• В крайний справа разъём – «минусовой» щуп.

Главное здесь – научиться читать символьные обозначения и следовать им. Помните, что при несоблюдении полярности или ошибочном выборе режима измерения можно не только получить некорректный результат, но и вывести из строя электронику тестера.

Проверка радиодеталей

Если у радиолюбителя есть мультиметр цифровой, как пользоваться этим прибором для проверки работоспособности и измерения характеристик транзисторов, диодов и конденсаторов он должен знать обязательно. Тут всё очень просто:

В СОМ-гнездо следует установить чёрный щуп, в VΩmA-гнездо – красный.

Чёрный щуп (его второй конец) нужно присоединить к катоду диода (к «минусу») проверяемой детали, а красный соответственно – к катоду анода (к «плюсу»).

На экране высветится сопротивление детали.

Если при любых положениях (как в описанном алгоритме или с обратным расположением подключённых к аноду и диоду щупов) отображается единица, это означает, что деталь сгорела. При показании, которое составляет менее единицы, диод пробит.


Видео описание

Подробнее о том, как проводится эта проверка, можно посмотреть в видео:

Чтобы проверить транзистор, необходимо переключить прибор мультиметр в режим «hfe», совместить три выхода детали с разъёмчиками на устройстве. Они называются «В», «Е» и «С» и соответствуют «базе», «эмиттеру» и «коллектору» на транзисторе. При верном соединении на экране мультиметра появится значение усиления исследуемой радиодетали.

Итак, как пользоваться тестером мультиметром, чтобы проверить конденсатор на его ёмкость: эту деталь необходимо вставить в соответствующие разъёмы на приборе (сектор «СХ»). Путём кручения тумблера можно подогнать измерительные пределы под нужный по числовому выражению показатель.


А вот о том, как работать с мультиметром для измерения всяческих характеристик машины, стоит узнать владельцу легкового авто. Например, напряжение переменное в электросети авто проверяют так:

1. Сначала следует перевести положение тумблера на «ACV».
2. Щупы устанавливаются в гнёзда (чёрный – в «COM», красный – «V/Ω»),
3. На рубильнике выставляется соответствующий измерительный предел.

Видео описание

О том, как быстро проверить автоаккумулятор мультиметром – в этом видео:

Дальнейшие измерения будут производиться аналогично. Чтобы померить силу тока у проводки вашей машины или для отдельного электроприбора, следует сначала узнать, какой именно ток нужно проверять (так, маркировка «DCA» указывает на постоянный). Для замера сопротивления тумблер устанавливается в любое положение, при этом не забываем выключать питание в сети.

Коротко о главном

Любому автолюбителю, радиолюбителю или тому, кто сталкивается с электрическим током, работой бытовых приборов, стоит знать, как правильно пользоваться мультиметром.

Выполнив несколько простых действий, можно узнать напряжение, силу тока, сопротивление электроцепи, применив любой вид мультиметра.

Автомобильные аккумуляторы, радиодетали и электрические приборы также могут быть исследованы с помощью multimetr-тестера.


Особенности конструкции

На корпусе расположены гнезда

• СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
• отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
• для тока до 200 мА, отрицательный контакт для термопары;
• для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

Описание функций

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения текущих параметров без размыкания цепи. Проводник помещается между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые мультиметром переводят в нужные значения — ток, напряжение, частоту.

Наибольшими возможностями обладают устройства профессионального уровня с собственным программным обеспечением. Это стационарный прибор с блоком питания, который подключается к компьютерам.

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Принцип работы

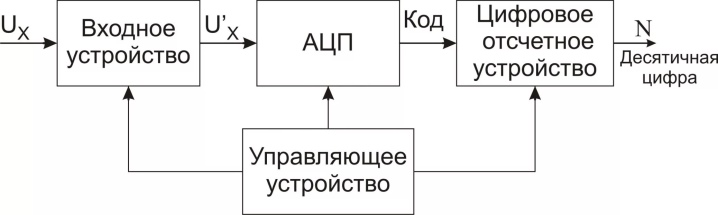

В основе той самой схемы цифрового прибора лежат дискретные величины. К основным составляющим схемы относятся:

• входное устройство;
• аналого-цифровой преобразователь;
• цифровое отсчетное устройство;
• управляющее устройство.

Входное устройство, играющее первостепенную роль в этой конструкции, оснащено делителем напряжения. Также оно выступает в роли преобразователя. Проходя через него, переменный ток превращается в постоянный. Аналогово-цифровой преобразователь изменяет аналоговый сигнал. На выходе получается цифровой код. Если модель поддерживает двоичные числа, процесс измерения проходит гораздо быстрее.

Полученный после преобразования код поступает в отсчетное устройство, которое регистрирует измеряемую величину. Для объединения всех узлов вольтметра используется управляющее устройство.

Точность измерений вольтметра также зависит от стабильности опорного напряжения. Поэтому следует учитывать порог прецизионного делителя во входном устройстве и защиту от помех в цепочке. Во время проведения лабораторных исследований точность замеров можно значительно увеличить с помощью фильтра в начале электрической цепи.

Дело в том, что источник питания вызывает помехи, изменяющие параметры сопротивления. Из-за этого показатели значительно уменьшаются.

Не стоит забывать, что точность выводимых вольтметром показаний зависит от их градуировки. Градуировка представляет собой совокупность действий по сопоставлению шкалы прибора с измеряемой величиной. Как правило, эта процедура выполняется в заводских условиях. Для этого сравниваются значения настраиваемого вольтметра и эталонного аппарата с самыми высокими показателями точности.

Замеры основных параметров

Работу мультиметра DT – 830B лучше рассматривать на примере измерений параметров, наиболее часто встречающихся в повседневной жизни. Начать освоение прибора можно с замеров напряжения в сети 220В.

В первую очередь выставляется предполагаемый предел измерений. Значение «200» не годится, поэтому придется использовать «750». Щупы устанавливаются в нужные разъемы, после чего остается лишь прикоснуться к двум контактам, имеющимся в розетке. Полученный результат отобразится на экране.

Если мультиметром DT830B замеряется постоянное напряжение, на дисплее может отобразиться знак минус. Он не всегда появляется, поскольку это зависит от потенциала щупа с черным проводом, включенного в разъем СОМ. Знак минус будет отображаться при наличии у черного провода положительного потенциала, что свидетельствует об обратной полярности.

Довольно часто требуется выяснить принадлежность провода, то есть определить фазу и ноль. В этом случае один щуп касается любых заземленных поверхностей – заземляющего провода, батарей, труб и т.д. Другой щуп поочередно соприкасается с жилами кабеля, у которого требуется определить фазу. В случае соприкосновения с фазных проводом на экране появится результат в диапазоне от 220 до 240В.

При отсутствии металлических заземляющих поверхностей для проверки пользуются другим способом. Один щуп нужно взять в руку, а другим поочередно коснуться кабельных жил. В этом случае мультиметр выдаст значения 60-240В, что также указывает на наличие фазы. Разница показаний зависит от обуви и поверхности, на которой стоит проверяющий.

Поражения током можно не бояться, так как прибор ДТ имеет высокое собственное сопротивление. Самое главное – не касаться открытых частей щупа, задействованного в поиске фазы. При выполнении такой проверки следует быть предельно внимательным и осторожным.

Всем известно, что течение электрического тока осуществляется по замкнутому контуру. Поэтому для того чтобы измерить силу тока, один из проводов этого контура должен быть разомкнут. После этого с помощью щупов образуется единая цепь. При попытках замеров напряжения в режиме измерения тока, произойдет короткое замыкание и прибор выйдет из строя. Сам тестер обладает нулевым внутренним сопротивлением.

Перед выполнением измерений должен быть правильно определен тип тока, который может оказаться постоянным или переменным. В случае неправильного выбора ничего страшного не произойдет, просто прибор ничего не покажет.

Очень важно запомнить, что при установке щупов в электрическую цепь, напряжение должно быть отключено. Следует изучить маркировку щупов, на предмет времени выдержки максимального тока

Обычно замер продолжается не более 10 секунд, после чего провод может начать нагреваться, а изоляция оплавится.

Как пользоваться мультиметром

Как пользоваться мультиметром пошаговая инструкция

Как измерить силу постоянного и переменного тока мультиметром

Как пользоваться тестером напряжения

Как выбрать мультиметр

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

• Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
• Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.

Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.

Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.

Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!

Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

Зачем нужен вольтметр в автомобиле?

В целом, при умелом использовании вольтметр в машине позволяет контролировать:

• На сколько % заряжена или разряжена аккумуляторная батарея.
• Как аккумулятор держит нагрузку во время запуска двигателя, когда работает стартер.
• Нормально ли заряжается АКБ от генератора на холостых и в движении.
• Какую нагрузку на бортовую сеть дают различные приборы – освещение, мощная акустика, инвертор и так далее.
• Степень износа аккумуляторной батареи.

Как получить и расшифровать всю эту информацию при помощи довольно примитивного на первый взгляд прибора – детально рассказано ниже. А для начала вольтметр в машину надо выбрать и установить.

Технические характеристики

Погрешность определяется как ±(показание + количествово единиц младшего разряда). Точность измерений гарантирована в течение 1 года, при внешних условиях температуры воздуха от 18 до 28°С и относительной влажности не более 75%.

Общие характеристики

• Максимальное показание дисплея: число 1999 с автоматическим определением полярности.
• Метод индикации: ЖКИ дисплей
• Метод измерения: АЦП двойного интегрирования.
• Время измерения: 2-3 измерения в секунду.
• Индикатор перегрузки: «1» в старшем разряде на индикаторе LCD-дисплее.
• Максимальное синфазное напряжение: 500В пост/перем. эфф.
• Индикатор разряда батареи: символ на LCD-дисплее.
• Индикатор полярности: знак « — » при отрицательной полярности (Автоматическое определение полярности постоянного тока или напряжения).
• Высокая чувствительность — 100мкВ.
• Измерение сопротивления от 0,1Ом до 2МОм.
• Проверка диодов прямым стабильным током 0.8мА.
• Измерение h21E транзисторов при Ib=100мкА.
• Защита от перегрузок по току: предохранитель 500 мА/250 В.
• Вход «10 А» без предохранителя.
• Отсутствует защита от перегрузок при измерении сопротивления и напряжения во всех диапазонах.
• Температура гаранти рованной точности: 23°С ±5°С
• Интервал температур Работа: 0°С +40°С, Хранение: -10°С +50°С
• Категория безопасности по ГОСТ Р 52319 (МЭК 61010-1): КАТ II 600 B
• Изоляция корпуса: двойная, класс 2.
• Степень защиты по ГОСТ 14254: IP20.
• Рабочая температура: от 0 до плюс 40 °С, при относительной влажности не более 80%.
• Высота над уровнем моря до 2000 метров.
• Напряжение питания: 9 В. Батарея типа «КРОНА» (NEDA1604, 6F22).
• Размеры, мм: 126х70х24.
• Вес: 150 г (с батареей).
• Принадлежности: Инструкция, щупы, коробка

Постоянное напряжение.

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 мВ	100 мкВ	±0,25%±2 ед. счета
2000 мВ	1 мВ	±0,5%±2 ед. счета
20 В	10 мВ	±0,5%±2 ед. счета
200 В	100 мВ	±0,5%±2 ед. счета
1000 В	1 В	±0,5%±2 ед. счета

Входное сопротивление: 10 МОм на всех пределах. Защита от перегрузок: 200 В эфф. на пределе 200 мВ и 1000 В пост. или 750 В эфф. переменного тока на остальных пределах

Переменное напряжение.

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 В	100 мВ	±1,2%±10 ед. счета
750 В	1 В	±1,2%±10 ед. счета

Входное сопротивление: 10 МОм на всех пределах. Диапазон частот: 40Гц — 400Гц. Защита от перегрузок: 1000 В пост. или 750 В эфф. переменного тока на всех пределах. Калибровка: Среднее (эфф. синусоиды).

Постоянный ток.

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
2000 мкА	1 мкА	±1%±2 ед. счета
20 мА	10 мкА	±1%±2 ед. счета
200 мА	100 мкА	±1,2%±2 ед. счета
10 А	10 мА	±2%±2 ед. счета

Защита от перегрузок: 200 мА 250 В — плавкий предохранитель, предел 10 А без предохранителя. Падение напряжения:200 мВ.

Сопротивление.

ПРЕДЕЛ	РАЗРЕШЕНИЕ	ТОЧНОСТЬ
200 Ом	0,1 Ом	±0,8%±2 ед. счета
2000Ом	1 Ом	±0,8%±2 ед. счета
20 КОм	10 Ом	±0,8%±2 ед. счета
200 КОм	100 Ом	±0,8%±2 ед. счета
2000 КОм	1 КОм	±1%±2 ед. счета

Максимальное напряжение на разомкнутых щупах: 2,8 В. Защита от перегрузок: 15 сек. максимум 220В на всех пределах.

…

Звуковая прозвонка (только в моделях DT-830C, DT-831, DT-832, DT-838)

Встроенный зуммер звучит, если сопротивление менее 1кОм

Защита от перегрузок: 15 сек. 220В максимум, звучит сигнал.

История создания

Прародителем всех современных вольтметров стал своеобразный указатель «электрической силы», о которой еще никто ничего толком не знал. Его изобретателем стал русский физик Георг Рихман. Датой этого открытия считается 1745 год. Показатели измерялись с помощью небольших весов рычажного типа, которые колебались в зависимости от воздействий электричества. Этот основной принцип используется во всех современных вольтметрах.

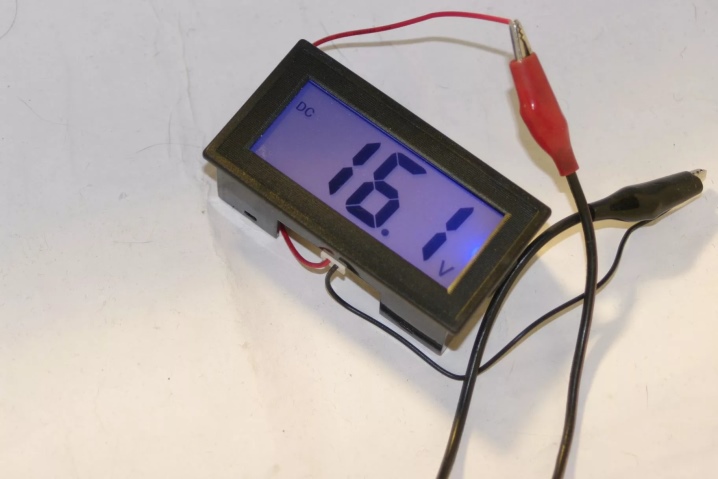

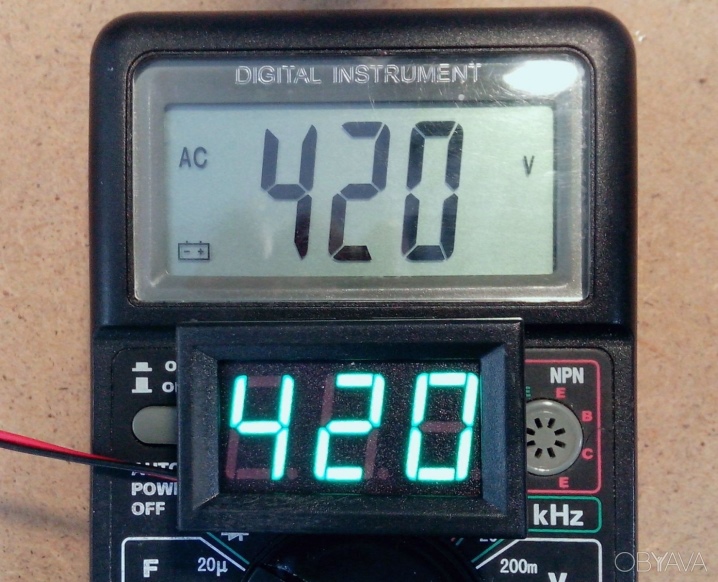

Процесс измерения вольтажа прибора

Модернизированная версия прибора появилась в 1830-х годах благодаря Фарадею, но не осталось никаких доказательств этому. Следующий по счету прибор был придуман Морицом Якоби в 39 году 19 века, когда тот смог превратить гальванометр в прибор для измерения характеристик электрического тока.

Серьезным этапом модернизации стало изобретение француза д’Арсонваля, придумавшего гальванометр для измерения магнитных и электрических полей. При их изменении прибор показывал разные значения.

Георг Рихман — один из первых изобретателей вольтметра

Важно! Русские ученые П. Яблочков и М. Добровольский также внесли огромный вклад в развитие прибора. Добровольский, в частности, создал амперметр и электромагнитный вольтметр. Кроме них, над этим работал и Н. Славянов

Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х

Кроме них, над этим работал и Н. Славянов. Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х.

После утверждения Ампера и Вольта в качестве электротехнических величин в международных стандартах. Немец Фридрих Циппенбон изобрел первое устройство, которое официально было названо «вольтметр».

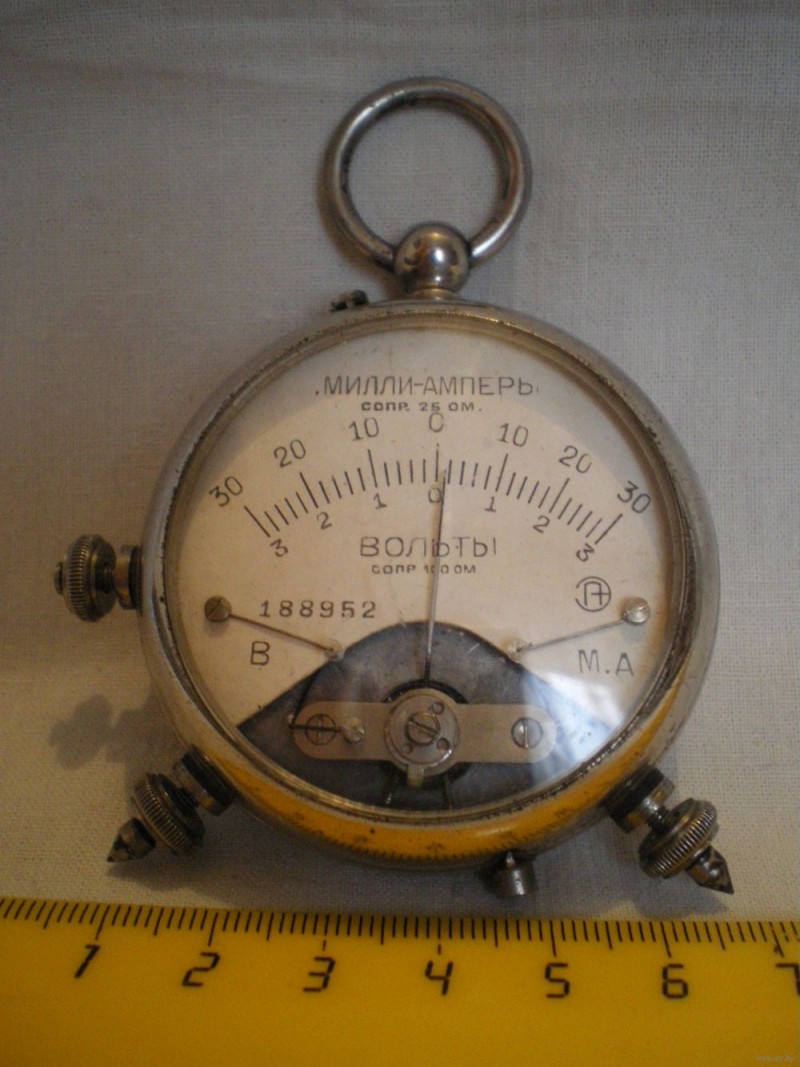

Старинный вольтметр

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т.д.

Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.

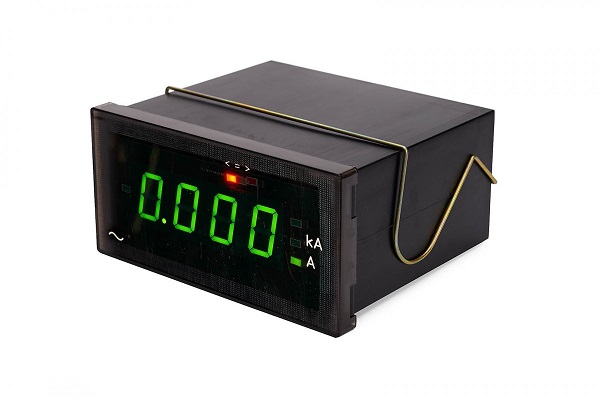

Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать

Как можно использовать мультиметр

С помощью мультитестера можно измерить батарейку

Мультиметр – это профессиональный инструмент, использующийся для измерения характеристик электронных компонентов, проверки напряжения и силы тока, поиска короткого замыкания. Они используются в промышленности, электротехнике, при проведении ремонтных работ. В настоящее время преимущественно используются цифровые мультитестеры, с них мы и начнем.

С помощью мультитестера можно измерить батарейку или аккумулятор от телефона, определить полярность светодиода, измерить ток и напряжение в розетке. Мультиметр имеет несколько режимов работы, которые включаются для проверки того или иного параметра.

Управление мультиметром

Наиболее распространенный вариант интерфейса устройства можно рассмотреть на примере модели dt 830. Он представляет собой прямоугольный корпус с дисплеем и ручкой, переключающей режимы. В комплекте также идут два щупа – красного и черного цвета, при помощи которых и производится измерение. Они подсоединяются к нужному компоненту. На экране высвечивается измеренная величина.

Положения переключателя разделены на блоки. К ним относятся:

• выключатель прибора On/Off;
• вольтметр для измерения постоянного напряжения DCV (измеряется от 200 милливольт до 1000 В);
• вольтметр для измерения переменного напряжения ACV (от 100 до 750 В);
• амперметр DCA (диапазоны – от 0 до 200 мкА, 2000 мкА, от 0 до 20 мА, 200 мА;
• участок амперметра для измерения больших постоянных токов 10 А;
• измерение транзисторов hFe (для подключения транзисторов есть специальные разъемы с буквами Е – эмиттер, В – база, С – коллектор);
• блок проверки диодов;
• проверка сопротивления Ом (от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм).

В более поздних моделях есть возможность определения температуры и звуковая прозвонка цепи.

Питание

Питание осуществляется от батарейки. По разъему для включения можно судить о качестве сборки. В надежном и качественном устройстве подключение батарейки происходит через разъемы для кроны. Дешевые мультиметры оснащаются обычными пружинами.

Для подключения щупов есть несколько разъемов. Выбор нужного зависит от проверяемой величины. Если подключить провода неправильно, тестер может перегореть. Черный щуп устанавливается в разъем COM (общий), красный – в другой нужный выход. При необходимости щупы можно заменить на более качественные.

Мультиметры классифицируются по точности измерений. Самыми простыми являются устройства с разрядностью 2,5 – они дают точность в 10%. В настоящее время самыми используемыми считаются мутильтестеры с точностью измерения 1%.

Купить мультиметр

В любом магазине с электрикой можно без труда найти с десяток разных моделей тестеров. Приведем несколько ссылок на неплохие модели разных ценовых диапазонов на всем известном сайте.

Как пользоваться этими измерительными устройствами

Как пользоваться наиболее распространенным мультиметром DT 830B

Работа с этой моделью предполагает предполагает следующие виды измерений:

• Измерение силы тока: данный прибор позволяет проводить замеры только постоянного тока.
  Для этого щупы, включенные в гнезда “COM” и “VΩmA” включаются в цепь последовательно с нагрузкой. При токе более 0,2 А щуп “VΩmA” переключаем в гнездо “10А”. Переключатель пределов установить в требуемое положение.
  Для измерения переменного тока необходимо воспользоваться прибором типа DT-9202A/9208A.
  Измерение прибором силы тока свыше 10А не предусмотрено. Для этих целей воспользуйтесь моделью с токоизмерительными клещами, например модели Mastech MY-68.
• Измерение напряжения: прибор может измерять значения постоянного и переменного напряжения. Для этого щупы подключаются в гнезда “COM” и “VΩmA”, а переключателем выбирается род напряжения DCV – постоянное, ACV – переменное, и необходимый предел.
  Как определить полярность напряжения: При подключении черного щупа к разъему “COM”, красного к “VΩmA”, а вторых концов к “минусу” и “плюсу” соответственно, на индикаторе прибора показания будут без знака “-” (минус)
• Измерение сопротивления: переключатель ставится в положение “Ω” на необходимый предел измерения. Измеритель DT-830B позволяет контролировать данный параметр в пределах 200 Ом – 2МОм с точностью 1%
• Как пользоваться тестерами DT-832, DT-838 и другими этой серии: точно также, как и моделью 830
• Мультиметры M-830 .. M-838 являются полными аналогами описанных выше приборов. Кроме того, М 838 снабжен термопарой для замера температур в диапазоне 20 .. 300 град.С

Прикупил себе на днях сей девайс, буду осваивать азы электроники.Нарыл не много о нем инфы и как пользоваться!Если будут ошибки или дополнения прошу писать в комментарии.

Даже по упаковке понятно, что это Китай.Шрифт уж больно специфический.

Сам аппарат

И приблуды к нему.

Куды чаво

Этот мультиметр может измерять следующие параметры:-переменное и постоянное напряжение;-постоянный ток;-активное сопротивление;-постоянный ток;-осуществляет проверку диодов и транзисторов.Как видите, разнообразие параметров не очень большое, но для ремонта на дому или в авто их достаточно.В целях безопасности, при измерениях рекомендую установить временную заглушку на отверстие 10А.Там стоит шунт(кусок толстого провода), который может привести к неожиданным последствиям при неправильном включении, скажем на измерение напряжения 220ВСверху по часовой:-DCV это измерение постоянных величин напряжения от 20 mV до 1000;-OFF-отключение питания;-ACV- измерение переменных величин до 750 В. ;-DCA — изм. силы тока в постоянном напряжении. до 10 А;-hFe для проверки транзисторов;-прозвонка;-измерение сопротивления.

Один провод черный в разъем COMВторой, красный в V omega mA для изм. вольтажа сопротивления и силы токаСамый верхний разъем для измерение постоянного напряжения

Схемы подключения мультиметра.

Цифровой мультиметр DT-838 является хорошим вариантом для домашнего использования. Он обладает небольшими размерами, высокой степенью надежности и простотой конструкции.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Как пользоваться мультиметром

Специалисты, работающие в области электротехники, постоянно выполняют измерения каких-либо параметров. Эти данные требуются для принятия правильного решения при производстве электромонтажных работ. Все замеры в настоящее время проводятся мультиметрами, позволяющими снимать большинство основных показателей. Современные приборы обладают множеством полезных функций, в связи с чем у начинающих электриков часто возникает вопрос, как пользоваться мультиметром правильно, чтобы получить максимально точные результаты. В таких случаях необходимо, прежде всего, изучить инструкцию по эксплуатации, определяющую порядок работы с конкретным устройством.

Как настроить мультиметр

Рассмотрим, как правильно пользоваться цифровым мультиметром для чайников. После включения прибора переведите селектор ручки в нужный сектор измерений — напряжение, сила тока, омметр, температуру, прозвон или другие. Зная примерные параметры измеряемых величин, устанавливаем большее значение в секторе. При неправильно выбранном значении при замере напряжения в старшем разряде появится 1. Это будет обозначать бесконечное напряжение.

Стрелочный тестер попросту зашкалит и упрется стрелкой в упор. Если заранее не знаем величину измеряемого параметра, то ставим самое большое значение и касаемся щупами. Если значение на экране ниже следующего предела сегмента, то поворачиваем ручку на меньшее значение. В аналоговом этот процесс повторяется, если стрелка реагирует кое-как, почти не отклоняясь от нуля.

Подробная инструкция по пользованию цешкой идет с каждым экземпляром

Важно научиться работать тем прибором, который у вас есть, ведь отличия иногда значительны

Распространенные причины некорректной работы мультиметра

Если мультиметр не работает или выдает некорректные результаты, причин может быть несколько:

• Включение режима экономии энергии. Режим включается после периода неактивности устройства во включенном состоянии. Для перевода мультиметра в рабочий режим, перезагрузите прибор
• Провода установлены в неправильные разъемы на передней панели устройства
• Неправильно выбран способ подключения проводов к цепи
• Неправильно выбран режим тока в сети
• Некорректная настройка шкалы проверки

Распространенной причиной выхода мультиметра из строя является поломка плавкого предохранителя. Данный элемент перегорает при слишком высоких значениях протекающего тока. Для того чтобы выявить поломку предохранителя, необходимо открыть прибор, предварительно отсоединив устройство от сети, щупов и питания. Если предохранитель перегорел, корпус элемента будет почерневшим. В таком случае для починки мультиметра потребуется замена предохранителя, провести которую можно самостоятельно.

Не всегда получается выполнить алгоритм в правильной последовательности. В таких случаях лучше всего обратиться к специалистам сервиса Юду. Они выполнят работу профессионально и быстро, а стоят их услуги недорого.

{SOURCE}
