Радиатор и система охлаждения ваз 2106: устройство, ремонт и замена антифриза

Замена охлаждающей жидкости на ВАЗ 2107

Замена тосола ВАЗ 2107 карбюратор

Замена тосола в системе охлаждения двигателя это мероприятие, которое выполняется с определенной периодичностью с целью поддержания эффективной работы системы охлаждения. Сегодня вы узнаете, как слить и поменять тосол на ВАЗ 2107 и для чего это делается. Система охлаждения многих современных автомобилей жидкостная. То есть теплопередача осуществляется жидкости, которая циркулирует по системе трубок и, охлаждаясь в радиаторе, возвращается обратно в двигатель, для принятия новой порции тепла. В системе охлаждения двигателя ВАЗ 2107 изначально применялась вода, позже, из-за пониженной стойкости к отрицательным температурам, она была заменена на тосол. Тосол, по сравнению с водой, обладает хорошей стойкостью в морозы и совершенно не замерзает. Кроме того, он не является источником накипи, а значит, не засоряет систему охлаждения. В процессе постоянного температурного воздействия, антифриз может потерять свои свойства. То есть, в первую очередь, понижается его температура кипения и становится равна температуре кипения обычной воды. Во-вторых, такая жидкость может запросто замерзнуть и стать причиной треснувшего бачка, а в худшем случае треснувшего блока цилиндров. Именно поэтому, тосол необходимо менять, хотя бы раз в полгода при сезонном обслуживании автомобиля, чтобы избежать нежелательных последствий. Для того, чтобы слить тосол, недостаточно просто вывернуть краны. Для начала, необходимо усвоить, что тосол является токсичным веществом, а значит, может представлять опасность для человека при неправильном обращении. В связи с этим, есть ряд правил, которые необходимо соблюдать в обязательном порядке: Чтобы правильно слить тосол, необходимо приготовить пустую тару, емкостью не менее 10 литров. Самым желательным условием необходимо наличие широкой полости и не глубокого дна. Дело в том, что места под автомобилем в высоту мало, а вот в ширину достаточно. Именно поэтому многие водители применяют для этих целей самое обыкновенное алюминиевое корыто. Как только вы приготовите все необходимое, установите автомобиль на ровную площадку, а лучше всего на смотровую яму и поставьте под радиатором корыто. Откройте капот и выкрутите крышку с расширительного бачка. Это нужно для того, чтобы жидкости было легче выйти наружу. После этого, выкрутите краник, расположенный на радиаторе. Если у вас установлен медный радиатор старого образца, то данный кран выступает в роли датчика включения вентилятора и рассчитан под гаечный ключ на 30. Чтобы его снять, вначале нужно отсоединить от него контактные провода, а затем выкрутить. Теперь остается дождаться, пока из радиатора полностью выйдет вся охлаждающая жидкость. Для ускорения данной процедуры, можно пошатать переднюю часть автомобиля. Следующий на очереди блок цилиндров. Со стороны свечей зажигания расположен специальный сливной болт на 13, который необходимо также выкрутить. Но перед тем, как это сделать, нужно вначале передвинуть корыто под двигатель и затем уже выкручивать болт. Дождитесь, пока из двигателя сольется старый тосол, и уберите корыто в сторону. Заверните все сливные краны и пробки на место. Наравне с охлаждающей жидкостью, принято менять герметизирующие материалы. В этом случае, снимите все патрубки, зачистите их от старого герметика. И обезжирьте. Нанесите новую порцию герметика на внутреннюю часть патрубков и наружную стальных рубок и соедините их. После того, как все патрубки встанут на место, затяните железные хомуты и закрепите их. Теперь настало время залить новый антифриз. Для этого откройте крышку радиатора и вставьте туда воронку. Снимите пробку с блока цилиндров и попросите напарника заливать тосол небольшими порциями. В это время наживите болт, и как только тосол польется из БЦ, сразу же затяните болт. Это нужно для исключения создания воздушных пробок. Затем лейте тосол в радиатор, пока он полностью не заполнится. Далее, не заворачивая крышку на радиаторе, лейте тосол в расширительный бачок, пока он не дойдет до радиатора. После этого закрутите крышку бачка. Последним наполняется бачок до уровня, который соответствует норме. После всех процедур закрутите на нем крышку. Проверьте работу системы охлаждения запустите двигатель и прогрейте до рабочей температуры. Если вентилятор охлаждения сработает и температура упадет, то система полностью рабочая. На этом все. Вот так легко выполняется замена тосола на автомобиле ВАЗ 2107. Как вы заметили, для выполнения этой процедуры не нужно специальных знаний и умений, а также наличие специализированного оборудования. Достаточно иметь лишь стандартный автомобильный набор инструментов и гараж.

Количество тосола в ВАЗ 2106

В технических характеристиках к любому автомобилю указывается объем охладителя, который необходимо залить в расширительный бачок для нормальной работы всех систем и механизмов. Выясним, сколько тосола в ВАЗ 2106 понадобится, чтобы обеспечить бесперебойную работу двигателя.

Что такое охлаждающая жидкость

Прежде всего, необходимо определиться с видом охладителя, так как в ВАЗ 2106 заливают и тосол и антифриз. Для этой цели рассмотрим некоторые отличия и сходства охладительных жидкостей.

Тосол

– это разработка советских ученых и почти каждый второй привык так называть любой охладитель. В его состав в основном входят вода, этиленгликоль и присадки минерального происхождения.

Данный охладитель можно в основном применять в моторах из тяжелых сплавов металла

, так как свойство образовывать на внутренних частях двигателя и системы в целом пленки имеет пагубное воздействие на алюминиевые детали.

Тосол почти не защищает от коррозии и ему свойственно еще и образовывать осадок, который при накоплении закупоривает узкие шланги.

Антифриз

– это уже разработка зарубежных автомобилестроителей, которую с каждым новым видом пытаются усовершенствовать, сделать более качественной и безопасной для двигателя.

Антифризы существуют следующих классов: G11, G12, G12+, G12++, G13.

Но, допустим, класс G11 схож по составу и качественным показателям с отечественным охладителем, так что смело можно их взаимозаменять.

Как заменить тосол в ВАЗ 2106

Прежде чем начать замену охладителя, необходимо знать, сколько литров тосола заливать в ваз 2106, каким образом это сделать лучше всего, чтобы не навредить, какой вид жидкости выбрать, чтобы он как можно лучше подходил к двигателю вашего авто.

Только выяснив все эти моменты, можно приступать к самостоятельной замене тосола или антифриза. Но, если вы все-таки не уверены в доскональности своих знаний, то лучше обратитесь к квалифицированным специалистам на станцию техобслуживания.

Порядок замены тосола

Итак, выяснив все необходимые моменты, мы узнали, что в ВАЗ 2106 объем охлаждающей жидкости составляет около десяти литров

, так что необходимо взять ровно десять литров охладителя. Перед применением концентрат необходимо развести согласно инструкции или же приобрести уже готовый к применению.

Этапы замены охлаждающей жидкости:

• Проверить датчик, который отвечает за качественные и количественные показатели антифриза в системе.
• Слить остатки старого антифриза. Для этого необходима емкость, в которую отработанный материал будет стекать.
• Убедиться, что мотор полностью остыл, так как если этого не случилось, то запросто можно получить серьезный ожог.
• Установить автомобиль на склон, чтобы лучше стекла вся ненужная жидкость.
• Открутить пробки и болты с радиатора и расширительного бачка.
• Обязательно промыть несколько раз всю систему при помощи воды или специальных средств. Это, прежде всего, необходимо, когда хотите использовать другой вид охладителя.
• Залить новый антифриз, включить двигатель. Пусть поработает некоторое время.
• Теперь можно проверить показания датчиков, температуру и сколько всего тосола в бачке. При недостаточном количестве можно долить тосол до нужной отметки.
• Закрутить все пробки и болты и автомобиль готов к дальнейшей эксплуатации.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=tVZI0WCXRXk

Инструкция по самостоятельной замене

Ниже разберем, как заменить охлаждающую жидкость в «Девятке».

Что потребуется для замены?

Если меняем хладагент самостоятельно, то потребуется следующее:

• гаечный ключ на 8;
• шестигранный ключ на 12;
• обрезанная бутылка или ведро, в которое будете сливать отработанный хладагент;
• дистиллированная вода или специальное средство, если возникнет потребность промыть систему охлаждения.

Из ролика пользователя AvtoDrive можно узнать о том, как производится замена хладагента в автомобиле ВАЗ 2109.

Как слить?

Чтобы полностью слить Тосол в ВАЗ 2109 из системы, сделайте следующее:

1. Транспортное средство загоняется в гараж с ямой либо на эстакаду. Поверхность, на которой стоит машина, должна быть ровной. Если нет возможности обеспечить такие условия, то сделайте так, чтобы передняя часть автомобиля была немного выше. Для этого поставьте на домкрат передние колеса.
2. Заведите силовой агрегат авто и переместите ручку управления печкой в крайнее правое положение, чтобы отопитель дул горячим воздухом.
3. Залезьте под днище транспортного средства и демонтируйте защиту картера двигателя. Для этого открутите винты, которые ее фиксируют.
4. Заглушите мотор и ослабьте болт, держащий отрицательную клемму аккумуляторной батареи. Это делается для того, чтобы в процессе слива не произошло короткое замыкание.
5. Выкрутите крышку заливного отверстия на расширительном бачке. Это позволит снизить давление при сливе отработанного вещества.
6. Подставьте емкость для сбора «отработки» под пробку сливного отверстия на блоке цилиндров. Выкрутите крышку, начнется процесс слива отработанной жидкости.
7. Когда слив будет завершен, установите пробку на место. Теперь надо слить рабочее вещество из радиатора охлаждения. Чтобы это сделать, выкрутите пластиковую пробку на радиаторе, заранее подставив под нее емкость. Когда слив будет окончен, закрутите крышку обратно.

Как правильно произвести промывку?

Если слитый хладагент слишком грязный, в нем имеются следы отложений, необходимо выполнить промывку охладительной системы. Для этого можно использовать дистиллированную воду или специальное средство очистки, которое продается в любом автомобильном магазине.

Правильный порядок процедуры промывки следующий:

1. Дистиллят или промывочное вещество заливается в силовой агрегат ВАЗ 2109 через заливное отверстие, расположенное на резервуаре под капотом. Для это выкрутите пробку и добавьте туда столько жидкости, чтобы ее уровень был между отметками MIN и МАХ на емкости.
2. Запустите автомобильный двигатель, пусть он поработает на холостых оборотах примерно десять минут.
3. Заглушите мотор и повторите процесс слива вещества.
4. Оцените качество слитой жидкости. Если она слишком грязная и в ней остались следы осадка, процедура промывки системы повторяется до того момента, пока вода станет более или менее чистой.

Пользователь Aveo Show в своем ролике показал, как осуществляется процедура замены антифриза, а также очистки системы охлаждения в автомобиле ВАЗ 2109.

Как залить?

Заливать антифриз необходимо так:

1. Выкрутите пробку резервуара в моторном отсеке. Для большего удобства в нее можно установить лейку.
2. Убедитесь в том, что все крышки (для слива и на радиаторе охлаждения) прочно затянуты. Проверьте целостность шлангов и магистралей. Удостоверьтесь в том, что термостат в рабочем состоянии.
3. Залейте свежую жидкость в расширительный бачок. Уровень хладагента должен быть между метками MIN и МАХ.
4. Закрутите пробку расширительного бачка и заведите двигатель.
5. Мотор должен поработать около десяти минут на холостых оборотах.
6. Залезьте под днище автомобиля и убедитесь, что нет утечки хладагента.

Объем антифриза в автомобиле

Первое, что надо знать — это сколько тосола в ВАЗ 2107 можно залить, чтобы он стабильно работал. Для автомобилей таких марок, как ВАЗ 2101, 2105, 2106 и ВАЗ 2107, объём жидкости одинаковый — 9,85 литра, её замену необходимо проводить раз в два года. Замена тосола на ВАЗ 2107 происходит таким способом:

Первое на что нужно обратить внимание — это на систему охлаждения, если она засорилась, то её нужно промыть специальными средствами или водой.
Далее нужно взять накидной ключ и ёмкость минимум десять литров, чтобы слить старую автомобильную жидкость

Очень важно, чтобы при замене радиатор был холодным, так как тосол относится к вредным веществам, а при нагреве он становится ещё и очень токсичным.. https://www.youtube.com/embed/mHA79B8GhnY. https://www.youtube.com/embed/mHA79B8GhnY

Схема системы на шестерке

Сразу нужно сказать, что она состоит из двух контуров – малого и большого

Посмотрите на фото и обратите внимание на стрелки, они указывают, в каком направлении движется тосол. 2106 – это не единственная модель с подобной схемой, вся классика имеет аналогичные конструкции системы

Нужно оговориться: тосол и антифриз – это одно и то же. По сути, тосол – это марка антифриза, а отличается от того, который вы привыкли видеть, только по количеству и качеству присадок. Тосол – это советское обозначение антифриза.

Работа термостата при различных температурах тосола

Если уж вдаваться в детали, провести расшифровку слова «антифриз», то его можно буквально перевести – «против холода». Это жидкость, которая не замерзает. Водка – тоже антифриз. В ней только присадок необходимых нет. Ну да ладно, хватит разглагольствовать, нужно же еще разобраться, из чего состоит схема охлаждения ВАЗ 2106. Итак, начнем с самого начала. Вы приходите утром к автомобилю, садитесь за руль и заводите мотор. В этот момент жидкость в системе начинает принудительно двигаться по малому кругу.

Заставляет жидкость двигаться помпа 2106. Цена ее в магазинах составляет около 700 рублей. Но это только крышка с крыльчаткой. Подробную конструкцию рассмотрим немного ниже. Теперь у вас двигатель работает, прогревается, в камерах сгорания происходят вспышки. В результате этого поверхность цилиндров нагревается до большой температуры. Но все тепло отдается в жидкость, которая протекает по рубашке охлаждения двигателя.

А когда происходит прогрев до температуры в интервале 80..85 градусов, включается в работу термостат ВАЗ 2106, цена его в районе 400 рублей. Он закрывает циркуляцию по малому кругу и пускает тосол по большому. А большой круг охлаждения – это включение в схему одного дополнительного узла – радиатора. Стоит упомянуть о том, что циркуляция жидкости происходит по радиатору печки постоянно, независимо от того, в каком положении находятся клапаны термостата.

Расширительный бачок шестерки

И если кипит тосол в расширительном бачке ВАЗ 2106, то можно предположить две поломки – выход из строя термостата или помпы. В большинстве случаев, конечно, виноват термостат. Это устройство весьма нежное и хрупкое, а внутри системы охлаждения обычно так много всякого мусора, который оседает на поверхности клапанов термостата. И если он ломается, то жидкость циркулирует по малому кругу, не попадая в радиатор охлаждения

И тут уж совершенно не важно, в пробке вы едете, либо по трассе на нормальной скорости. Тосол все равно будет кипеть

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=tVZI0WCXRXk

Этапы замены охлаждающей жидкости ВАЗ 2106

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2106 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор с объемом 1.6 литра.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2106:

1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).

Рис.1 Управление температурой Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм.

Рис.2 Сливная пробка радиатора После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3).

Рис.3 Крышки на заливных горловинах Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть.

Рис.4 Крепление бачка Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5).

Рис.5 Сливной болт на блоке двигателя

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

1. через расширительный бачок ВАЗ 2106 пролейте систему обычной водой. Пробки должны быть открыты;
2. закрутите сливную пробку и болт;
3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
4. запустите двигатель. Прогрейте до 90 градусов;
5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
7. слейте промывку теми же действиями, что и старую жидкость;
8. закрутите обе пробки;
9. залейте дистиллированную воду для ополаскивания системы охлаждения;
10. заведите автомобиль и прогрейте до 90 градусов;
11. заглушите и дайте остыть до 60 градусов, слейте;
12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

1. Для начала нужно снять резиновый шланг со штуцера над впускным коллектором (Рис.6).

Рис.6 Резиновый шланг

Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
Продолжаем заливать тосол, до тех пор, пока он не польется из места, обозначенного на рисунке 6. После этого ставим шланг на место.
Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Цвет антифриза

Палитра охлаждающих жидкостей довольно широка, поэтому легко запутаться. Нельзя абсолютно точно сказать, что этот класс ОЖ именно всегда синий или красный, но некоторые закономерности есть.

• Для Тосола есть два цвета: синий и красный.
• G11 – синий, зеленый или оттенки зеленого.
• G12 – красный и его оттенки (оранжевый, сиреневый).
• G13 – фиолетовый или розовый.

При выборе ОЖ по цвету нужно опираться на технические рекомендации к автомобилю и контактным материалам. Для радиаторов из меди или латуни лучше подойдет красный (карбоксилатный G12+) антифриз. Для радиаторов из алюминия лучше выбирать зеленый или синий (силикатный). G13 подойдет любому автомобилю.

Принцип работы

Главным местом в автомобиле является отнюдь не водительское кресло и даже не руль, а двигатель. Его даже называют сердцем. И это неспроста, ведь от правильной работы этого сердца напрямую зависит, поедет машина или нет. И чтобы не сгубить столь важный технический узел, в нём необходимо поддерживать определённую температуру и вовремя охлаждать.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Принцип работы этой системы достаточно прост, но в то же время и технически продуман

Соединена она патрубками с самим двигателем, радиатором и отопителем салона

Чтобы понять важность этих элементов, необходимо знать основные их функции:. Принцип работы этой системы достаточно прост, но в то же время и технически продуман

Соединена она патрубками с самим двигателем, радиатором и отопителем салона. Чтобы понять важность этих элементов, необходимо знать основные их функции:

Принцип работы этой системы достаточно прост, но в то же время и технически продуман. Соединена она патрубками с самим двигателем, радиатором и отопителем салона

Чтобы понять важность этих элементов, необходимо знать основные их функции:

• Поддержание необходимой температуры.
• Охлаждение двигателя.
• Прогрев салона авто.

В первом случае для работы двигателя и правильного сгорания топливной смеси нужна определённая и стабильная температура. Если она выше или ниже — это очень плохо влияет на мотор. Во втором случае двигатель защищается от перегрева, который может повлечь за собой деформацию некоторых деталей внутри.

Виды охлаждающих жидкостей

Чтобы принимать на себя тепло и отводить его от горячих мест двигателя, в системе необходима охлаждающая жидкость. Выделяют несколько типов жидкостей для охлаждения:

• Вода.
• Тосол.
• Антифриз.

Но в суровых реалиях российского климата применение воды в качестве охлаждающей жидкости, нецелесообразно. Да и выкипает она очень быстро, имея довольно низкую теплопроводность. О том, как она влияет на появление коррозии, можно даже не упоминать.

Тосол среди отечественных автовладельцев наиболее распространён, однако имеет некоторые недостатки, например, образование внутри сосудов и патрубков масляной плёнки, препятствующей нормальному теплообмену. Соответственно, отвод тепла становится малоэффективным.

Третий же вариант имеет больше плюсов, чем минусов. Во-первых, антифриз начинает кристаллизоваться при очень низких температурах, то есть не замерзает, потому и получил такое название. Это преимущество позволяет использовать антифриз даже в условиях Крайнего Севера. Во-вторых, толщина масляной плёнки, образующейся внутри сосудов, очень мала, благодаря этому отдаче тепла почти ничего не препятствует. Это достигается благодаря тому, что антифриз, в отличие от тосола, производится из органических компонентов.

Основным недостатком антифриза является его цена, особенно если надо заменить всю жидкость целиком. Здесь выигрывает тосол, и более рационально использовать именно его в таких моделях авто, как ВАЗ-2101 или ВАЗ-2106. В моделях отечественного автопрома с внушительным возрастом и пробегом охлаждающая система зачастую становится больным и уязвимым местом. Поэтому владельцам этих автомобилей необходимо знать принцип работы охладителя и понимать, как его ремонтировать, что поможет избежать трат на сервисы и автомастеров.

Характеристики основного радиатора

Назначение элемента — охлаждать нагретый антифриз, который прогоняет по системе водяной насос. Для максимальной эффективности воздушного обдува радиатор установлен в передней части кузова и закрыт от механических повреждений декоративной решёткой.

В последние годы выпуска модели ВАЗ 2106 комплектовались алюминиевыми теплообменниками с боковыми пластиковыми бачками. Технические характеристики штатного агрегата:

• каталожный номер радиатора — 2106–1301012;
• соты — 36 алюминиевых трубок круглого сечения, расположенных горизонтально в 2 ряда;
• размер — 660 х 470 х 140 мм, вес — 2,2 кг;
• количество штуцеров — 3 шт., два больших подключается к системе охлаждения, один малый — к расширительной ёмкости;
• в нижней части левого бачка предусмотрена сливная пробка, правого — отверстие под температурный датчик;
• изделие комплектуется 2 резиновыми опорами.

В штатном радиаторе тосол поступает в левый пластиковый бачок и по горизонтальным сотам перетекает в правый

Охлаждение тосола в радиаторе происходит за счёт протока по горизонтальным трубкам и теплообмена с алюминиевыми пластинами, обдуваемыми потоком воздуха. Крышка агрегата (не входит в комплект при покупке запчасти) играет роль клапана, пропускающего излишки теплоносителя через отводной патрубок в расширительный бак.

Штатные теплообменники на «шестёрку» производят следующие компании:

• ДААЗ – «Димитровградский автоагрегатный завод»;
• PEKAR;
• Luzar;
• «Прамо».

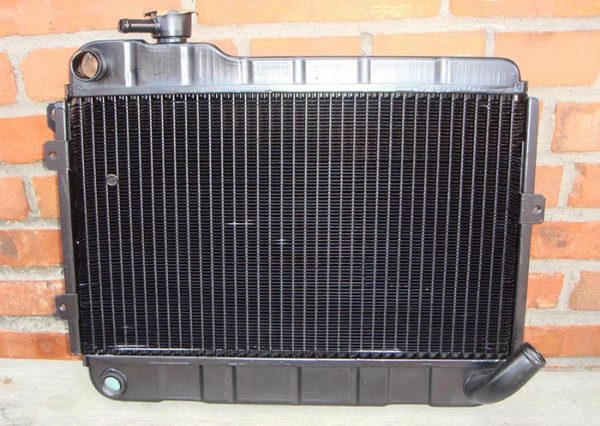

В латунном теплообменнике трубки располагаются вертикально, а бачки — горизонтально

Альтернативный вариант — латунный теплообменник с каталожным номером 2106–1301010, производитель – «Оренбургский радиатор». Соты охлаждения в данном агрегате расположены вертикально, бачки — горизонтально (сверху и снизу). Размеры элемента — 510 х 390 х 100 мм, вес — 7,19 кг.

Установка теплообменника от другой модели ВАЗ чревата серьезными переделками, сложными для рядового автолюбителя

Кустарным способом на «шестёрку» можно установить агрегат от десятого семейства ВАЗ или большой радиатор от «Шевроле — Нивы», оборудованный двумя вентиляторами. Потребуется серьёзная реконструкция машины — нужно переставить петли открывания капота в другое место, иначе агрегат не поместится на передней панели кузова.

Сроки замены ОЖ в ВАЗ 2107

Назначение ОЖ в ВАЗ 2107 — отведение избыточного тепла от двигателя авто. Ведь в процессе работы множество деталей двигателя внутреннего сгорания достигают температуры 300 градусов С. Не охладив вовремя и в достаточной мере мотор, он выйдет из строя. Охлаждающая жидкость решает эту проблему, она подается в заведенный двигатель, протекает по каналам, забирая таким образом лишнее тепло у двигателя внутреннего сгорания.

После нагревания, ОЖ уходит в центральный радиатор, который на постоянной основе обдувает вентилятор. После остывания в этом агрегате, жидкость попадает снова в охладительные каналы двигателя. Это и есть процедура непрерывного жидкостного охлаждения мотора ВАЗ 2107.

Общий принцип работы охлаждающей системы ВАЗ 2107 можно изучить по приведенной ниже схеме.

Как понять, какая охлаждающая жидкость требуется для ВАЗ 2107 — тосол или антифриз? Так как речь идет о российском авто, следует разграничить такие понятия, как тосол и антифриз для внесения ясности понятий.

Следует отметить, что подобное деление и разграничение принято только в РФ. Для ответа на этот вопрос, предварительно следует разобраться: чем является охлаждающая жидкость?

Итак, основа ОЖ — этиленгликоль, реже — пропиленгликоль. К нему добавляют специальные присадки, которые являются защитой от коррозии. Каждый производитель добавляет различные виды присадок.

Разграничим охлаждающие жидкости, представленные на современном рынке, по технологиям производства присадок:

• традиционная, в которой присадки сделаны из солей неорганических кислот: силикаты, нитриты, амины, фосфаты;
• карбоксилатная, присадки изготавливаются из органических карбонатов;
• гибридная, состоит из смешения органических карбонатных присадок и неорганических солей (в меньшем количестве, включающие фосфаты или силикаты).

Итак, основное отличие тосола и антифриза состоит в том, что ОЖ, изготовленная по традиционной технологии, называется тосолом, изготовленная по карбоксилатной технологии получила название антифриз.

Преимущества и недостатки использования тосола

Плюсы:

• защитная пленка. Благодаря неорганическим солям, содержащимся в тосоле, создается защитная пленка на поверхности охлаждаемых деталей, защищающая их от коррозии. Пленка достигает 0,5 мм. На картинке ниже заметно каким образом тосол создает защитный слой, недостаток — это препятствует теплоотводу;
• изменение цвета. Если водитель забыл поменять ОЖ, подсказкой к необходимости осуществления процедуры станет цвет жидкости, который легко заметить, просто заглянув в расширительный бачок авто. Изменения состоят в том, что по мере утраты своих полезных свойств тосол становится темнее, а вовсе непригодный тосол не отличишь от деготи;
• доступные цены. Охлаждающая жидкость, произведенная по традиционной технологии, в 3 раза дешевле антифриза.

Недостатки тосола:

• частота замены. Тосол обладает небольшим ресурсом, приходя в негодность уже после 50 тыс. км пробега;
• негативное воздействие на алюминиевые части. Присадки, используемые для создания тосола, отрицательно влияют на алюминиевые поверхности в главном радиаторе (что значительно сокращает срок его службы);
• из-за склонности к образованию конденсата, негативно влияет на водяной насос ВАЗ 2107, как следствие — преждевременный износ его крыльчатки.

Рассмотрим преимущества и недостатки использования антифриза

Плюсы:

• срок службы дольше — антифриза в объеме 6 литров хватает на 150 тыс км пробега;
• температурная избирательность — благодаря наличию карбонатных присадок, антифриз защищает активнее ту поверхность двигателя, которая подвергнута нагреву сильнее всего;
• антифриз не мешает отведению тепла, а также защищает очаги коррозии с помощью локальных слоев;
• долгая работа мотора за счет температурной избирательности и своевременного охлаждения двигателя антифризом;
• отсутствие конденсата, а значит антифриз не может повредить радиатору и водяному насосу автомобиля ВАЗ 2107.

Этапы замены охлаждающей жидкости ВАЗ 2107

На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2107 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор, а также инжектор.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2107:

1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1). Рис.1 Управление температурой
2. Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм. Рис.2 Сливная пробка радиатора
3. После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3). Рис.3 Крышки на заливных горловинах
4. Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть. Рис.4 Крепление бачка
5. Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5). Рис.5 Сливной болт на блоке двигателя

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

1. через расширительный бачок ВАЗ 2107 пролейте систему обычной водой. Пробки должны быть открыты;
2. закрутите сливную пробку и болт;
3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
4. запустите двигатель. Прогрейте до 90 градусов;
5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
7. слейте промывку теми же действиями, что и старую жидкость;
8. закрутите обе пробки;
9. залейте дистиллированную воду для ополаскивания системы охлаждения;
10. заведите автомобиль и прогрейте до 90 градусов;
11. заглушите и дайте остыть до 60 градусов, слейте;
12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Итак, приступаем к правильной заливке:

1. Если у вас инжектор, то снимаем один из шлангов, идущих на обогрев дроссельного узла (Рис.6). Рис.6 Шланги на обогрев дросселя
2. Если у вас карбюратор, то снимаем резиновый шланг со штуцера над впускным коллектором (Рис.7). Рис.7 Резиновый шланг
3. Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
4. Продолжаем заливать тосол, до тех пор, пока он не польется из мест, обозначенных на рисунках 6 или 7, в зависимости от модификации. После этого ставим шланги на место.
5. Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
6. Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.
