Пассивный сабвуфер

Пассивный сабвуфер представляет собой акустический корпус с установленным внутри на подвесе динамиком. Сигнал на динамик подается от внешнего усилителя, установленного в автомобиле. Мощность усилителя должна соответствовать параметрам динамика, в противном случае он будет работать неполноценно. Возможно подключение устройства через электронный частотный фильтр, разбивающий сигнал звучания на различные диапазоны.

Пассивный сабвуфер Pioneer, предназначенный для установки под сидением

Основные характеристики пассивных сабвуферов

Характеристики пассивного устройства рассмотрим на примере JBL GT-12BP:

• диаметр динамика — 300 мм;
• мощность номинальная — 300 Вт;
• максимальная мощность — 1200 Вт;
• частотный диапазон — от 45 до 130 Гц;
• чувствительность — 93 дБ;
• размеры корпуса — 390*412*475 мм;
• вес устройства — 18 кг.

Плюсы и минусы

1. Отсутствие внутри корпуса источника тепла, что исключает перегрев динамика и возможные искажения звука.
2. Возможно улучшение качества звучания путем установки дополнительных электронных компонентов (фильтров).
3. На внешнем усилителе имеется увеличенное число настроек. Диапазон регулировок на усилителях внешнего монтажа расширен по сравнению со встроенными.
4. Внутренний объем корпуса имеет равномерную компоновку, что способствует улучшенному звучанию.
5. Невысокая стоимость устройства.

К отрицательной стороне пассивного сабвуфера традиционно относят необходимость установки отдельного усилителя. Большинство моделей автомобильных ресиверов не оснащены отдельным каналом для монтажа низкочастотных динамиков.

Как найти неисправность

Автомагнитола, как и другая техника, со временем может выходить из строя и иметь различные неисправности. Чтобы понять, как найти неисправность в JVC RC и других магнитолах, нужно знать, что основных причин может быть несколько:

• Загрязнение и механическое повреждение магнитолы. Со временем в механизмах скапливается пыль и грязь, что может привести к проблемам.
• Перепады напряжения могут вызвать неисправность в электрических цепях.

Качественный ремонт автомагнитолы сможет выполнить только профессионал. Механические неисправности можно устранить самостоятельно с помощью чистки магнитолы. Но если подобных навыков никогда не было, то лучше обратиться за помощью к профессионалу.

Если не включается

Когда магнитола не включается, то причина может скрываться в отсутствии питания. Стоит проверить контакт CN701, на котором должно быть напряжение 14 В.

При отсутствии напряжения заменяют транзисторы или стабилитрон.

Другой причиной, когда включение не происходит, может стать отсутствие сигнала питания.

Если не работают кнопки

Кнопки могут ломаться при механическом повреждении или просто забиваться грязью либо пылью. Во втором случае поможет чистка магнитолы. При поломке кнопок, возможно, новые кнопки придется поискать на автолюбительских форумах, в сервисах, при покупке старой техники с рук. Панель заменить будет проще, но все зависит от ситуации и модели магнитолы.

Многие продавцы давно отказались от замены деталей и при поломке какой-то детали предлагают заменить весь механизм или приобрести новое устройство. Выручить могут специализированные ремонтные мастерские, которые скупают старую технику на запчасти и с их помощью выполняют ремонт. Главное, чтобы стоимость такого ремонта не была близкой к стоимости нового устройства.

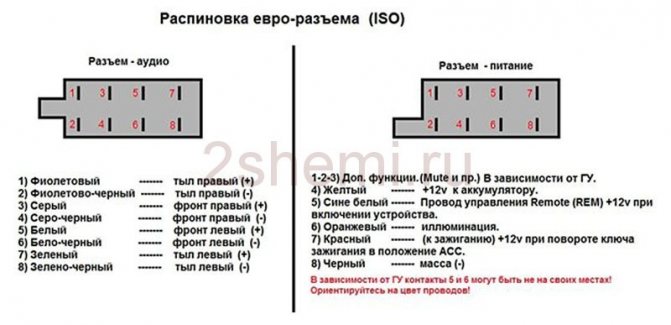

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

• Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
• Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Руководство пользователя

Инструкция по эксплуатации автомагнитолы JVC содержит предупреждения:

Не стоит пользоваться опциями, которые отвлекают от безопасного движения на дороге. Главное в автомобильной езде — соблюдение правил дорожного движения.
Перед тем как начать воспроизведение, лучше уменьшить громкость, чтобы динамики не повредились из-за резких звуковых перепадов.
Громкость звука магнитолы не должна глушить звуки за окном, чтобы водитель мог слышать, что происходит вокруг.
Не рекомендуется использовать устройства, которые отвлекают от вождения или каким-то образом воздействуют на безопасность движения

Автомагнитола не должна отвлекать внимание водителя от движения.
При образовании конденсата на диске может произойти ошибка чтения. В этом случае диск необходимо извлечь и просушить.
Сохраненные данные необходимо копировать во избежание их потери.
Не рекомендуется вставлять металлические предметы внутрь устройства, чтобы не произошло замыкания.
На приборной панели пульт от магнитолы оставлять не рекомендуется.
Литиевые аккумуляторы рекомендуется менять только на оригинальные, так как они могут взрываться.
Аккумуляторы нужно хранить в недоступном для детей месте и не подвергать нагреванию на солнце или огне.

Основные механизмы и регуляторы на передней панели магнитолы JVC:

• В левом нижнем или другом углу может находиться кнопка отсоединения панели магнитолы.
• Круглая ручка — регулятор громкости. На некоторых моделях громкость регулируется кнопками с обозначениями «+» и «-».
• Дисплей. Показывает состояние магнитолы, название треков, альбомов, другую информацию.

Питание отключается кнопкой со значком включения или source. Для этого ее необходимо нажать и подержать. Регулировка громкости происходит с помощью кнопок «vol +» и «vol -». В остальном эксплуатация такая же, как у любой аудиотехники. Кнопка с треугольником — воспроизведение; с двумя треугольниками вперед и назад — «следующий трек» или «следующий альбом».

Переключаться можно на предыдущий трек и альбом.

Кнопка с квадратиком останавливает воспроизведение.

Для каждой модели магнитолы JVC имеется свой мануал. И хотя общие принципы использования магнитолы одинаковые, у каждой модели есть особенности и дополнительные возможности, с которыми лучше ознакомиться в инструкции к данной модели.

Как настроить магнитолу

При первом включении необходимо настроить магнитолу JVC. Как только устройство будет включено, необходимо сбросить демонстрацию.При отображении дисплеем информации «Cancel Demo» — «Press» — «Volume Knob» нужно проделать следующие действия:

• нажать ручку регулировки громкости;
• затем нажать ее еще раз, должна появиться запись «Demo Off».

Кроме того, нужно настроить магнитолу, установив базовые параметры. Настройка автомагнитолы на базовые параметры выполняется так:

• нажимаем и удерживаем кнопку с квадратиками, над которой нарисована шестеренка;
• нужный элемент выбирается поворотом регулятора громкости (или стрелками в случае с кнопочным вариантом);
• чтобы выбрать активный элемент, нужно нажать ручку регулятора громкости;
• затем для выхода снова нажать кнопку с квадратиками и шестеренкой над ней.

Автомагнитолу так можно настроить под любые параметры. Достаточно выбрать нужное значение. Список базовых параметров подскажет инструкция, предназначенная для нужной модели. Когда установка базовых параметров закончена, можно приступать к эксплуатации. Таким же образом настраиваем не только базовые параметры, но и любые другие по необходимости.

Настройка времени

Настройка автомагнитолы предполагает установку даты и времени. Для выполнения этих задач нужно:

1. Нажать и удерживать кнопку с квадратиками и шестеренкой.
2. Выбрать Clock поворотом регулятора громкости, затем — нажатием, когда данный пункт меню будет активен.
3. Поворотом регулятора громкости находим пункт настройки Clock Adjust и нажимаем регулятор для входа в пункт меню.
4. Поворотом регулятора прокручиваем часы и минуты до нужных значений и нажимаем ручку регулятора, когда нужное значение выбрано.
5. Теперь нужно выбрать формат — поворачиваем ручку громкости до пункта Clock Format и нажимаем ее.
6. Поворотом выбираем 12 или 24-часовой формат и нажимаем ручку громкости.
7. Для установки даты поворачиваем регулятор до пункта меню Date Set.
8. Выбираем значения даты поворотом регулятора громкости, затем — нажатием, когда нужные значения достигнуты.
9. Выходим нажатием кнопки с квадратиком и шестеренкой.

Время на магнитоле JVC и дату можно устанавливать, когда это необходимо и после базовых настроек. Например, при путешествии на автомобиле в другие регионы страны.

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

1. ANT. Используется при наличии выдвижной антенны.
2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
4. Mute. Регулирует звук устройства.
5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

1. Задний правый + (фиолетовый).
2. Задний правый — (черно-фиолетовый).
3. Передний правый + (серый).
4. Передний левый — (черно-серый).
5. Передний левый + (белый).
6. Передний левый — (черно-белый).
7. Задний левый + (зеленый).
8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Как сделать выход самому

Владелец транспортного средства может самостоятельно установить или заменить штекер:

1. Приобрести в магазине радиотоваров разъем ISO, соответствующий штекеру на корпусе головного устройства. Если на магнитоле установлен пучок проводов, то приобретается колодка, пригодная для коммутации с ответной частью на проводке авто.
2. При помощи тестового прибора определить кабели, отвечающие за подачу напряжения на блок питания магнитолы. Провода имеют увеличенное сечение и защищены изоляцией красного и черного цвета. При установке штекера на магнитолу следует кратковременно подать напряжение 12 В на найденные кабели, что позволит убедиться в работоспособности устройства.
3. Разделить провода громкоговорителей, определив по электрической схеме машины направление разводки. При подключении динамиков запрещается соединение отрицательного провода в общую магистраль или подключение его к кузову автомобиля. Подсоединенные по такой схеме устройства работают с перегрузкой и не обеспечивают качественной передачи звука.
4. Среди оставшихся проводов найти кабель, отвечающий за работу антенны.
5. Распределить кабели по контактам штекера в соответствии с назначением. В новом разъеме имеются специальные стержни, к которым прикрепляются оголенные концы проводов. Для соединения используется специальный обжимной инструмент, обеспечивающий надежный контакт.
6. Соединить жгуты проводки и проверить работоспособность головного устройства и акустики в различных режимах воспроизведения.

Возможно приобретение штекера с уже установленными проводами, снятого с разбитого автомобиля или вышедшей из строя магнитолы. После выяснения предназначения выполняется соединение кабелей обжимными трубками. Место стыка защищается изоляционной лентой или термоусадочной трубкой. Излишки длины кабелей собираются в бухты, которые затем фиксируются пластиковыми хомутами. Установленный жгут не должен иметь контакта с задней крышкой магнитолы, которая используется как радиатор усилителя.

Выполнение работ требует минимум инструментов и навыков. Если владелец автомобиля не уверен в собственных силах, то рекомендуется обратиться в сервисный центр, занимающийся монтажом акустического оборудования.

В качестве общепринятого европейского стандарта для подключения автомагнитол используется ISO. Распиновка магнитолы осуществляется в соответствии с ним.

ГУ или генератор

Pioneer mosfet 50wx4 Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;

Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.
