Двигатель газ змз 406 2,3 л/100 л. с

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.
6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

История создания

Первые прототипы агрегата появились в 1982-84 гг. Это была плановая разработка НИИТ «АвтоПром». Советские инженеры при постройке 406-го взяли за основу спортивный «Сааб 900». Чуть позже иностранные работники немного переделали «Сааб», однако сходства есть.

В 1990-м году двигатель 406 был уже полностью сконструирован. Он наконец обрел свою окончательную форму. В 1992-м году на ЗМЗ запущен специальный цех, где производили малыми сериями новое семейство двигателей.

Первые опытные прототипы моторов данного семейства устанавливали на небольшие патрульные катера. Затем 406-й всерьез заинтересовал работников ГАЗ. В марте 1996 данными агрегатами стали комплектовать «Волги» и «Газели».

Путь от 402 к 406

К сожалению, 402 двигатель имел ряд недостатков, которые со времени пытались устранить. Так например, он постоянно перегревался. Чаще всего случаи перегрева замечались в летнее время. Машина начинала кипеть, двигатель требовал ремонт. Все недостатки были исправлены позднее. В ходе реконструкции появилась новая модель 406. Эта модель была похожа на предыдущие, но отличалась более высокой прочностью.

Отличительной чертой была надежность, поэтому модель до сих пор занимает лидирующие позиции на рынке. Ремонт двигателя производится на показателях пробега 200-300 км. Однако, стоимость будет достаточно высокой. Двигатель имеет систему диагностики, которая позволяет оценивать рабочий запас.

Правда, сделать это могут только специалисты. Стоимость достаточно приемлемая. Если отключить аккумулятор, то все сведения сотрутся. Это не стоит сбрасывать со счетов. Однако, на работу движка этот факт совсем не оказывает влияния. Главное, что двигатель не требует никаких доработок и имеет низкий расход топлива. Если расход топлива становится высоким, то следует искать причину, по которой это происходит.

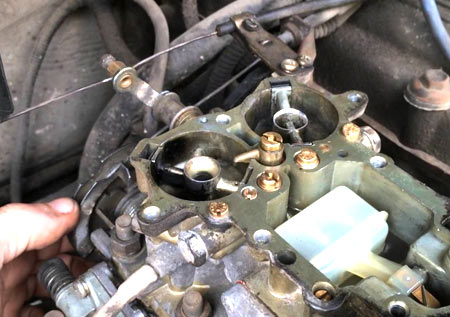

Разобранный карбюратор двигателя ЗМЗ 406

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

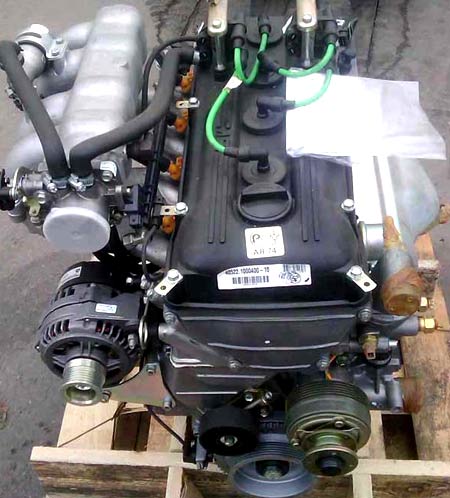

Готовый к установке на Газель мотор МЗ 405

По замене Cummins на ЗМЗ 405 также предлагают услуги различные коммерческие услуги. И это значит, что спросом такие работы пользуются.

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно. Конечно, старые вкладыши или поршневые кольца никогда не ставит, но вот распредвал запросто можно установить и б/у, если он в отличном состоянии. Не всегда есть смысл покупать и новый коленчатый вал – покупка вала с пробегом даже с учетом расточки обойдется в несколько раз дешевле. Еще плюсом является и то, что коленвалы «405» и «406» полностью взаимозаменяемы.

Двигатель ЗМЗ-405 производится ОАО «Заволжский моторный завод» — основным поставщиком силовых агрегатов для Горьковского автозавода. Этот мотор является модернизированным вариантом известного, можно сказать, легендарного агрегата ЗМЗ-406. Он выпускался параллельно с новым двигателем до 2009 года. Оба двигателя схожи между собой. Но имеют и существенные различия, о которых надо знать всем интересующимся продукцией ГАЗа. Основные отличия касаются технических особенностей. Итак, давайте рассмотрим устройство и характеристики 405-го двигателя от Заволжского моторного завода.

Тюнинг двигателя Волга/Газель ЗМЗ-406

Форсирование ЗМЗ 406

Первый вариант увеличения мощности двигателя, по традиции, атмосферный, а значит ставить будем валы. Начнем со впуска, ставим забор холодного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем диаметр каналов, шлифуем, ставим соответствующие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от BMW), валы (например ОКБ Двигатель 38/38). Крутить штатную, тракторную поршневую нет смысла, поэтому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выхлоп на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе ориентировочно до 200 л.с., а характер мотора получит ярко-выраженный спортивный оттенок.

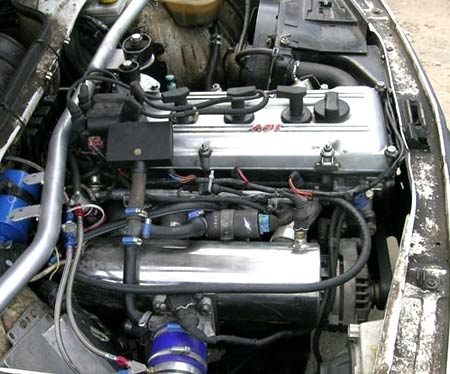

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. для вас детские забавы и хочется реального огня, тогда наддув это ваш путь. Чтоб мотор нормально переносил высокое давление, мы поставим усиленную кованую поршневую группу под низкую СЖ ~8, в остальном конфигурация аналогична атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выхлоп 76мм, ДАД+ДТВ, настройка на Январе. На выходе имеем около 300-350 л.с.
Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким образом можно выдуть 400 и более л.с.
Что касается компрессора, все аналогично турбированию, но вместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (например Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

Минусы карбюраторного двигателя

Сравнивая 406 мотор карбюраторный с инжекторным аналогом, можно убедиться в заметных перевесах второго по таким показателям, как мощность и производительность.Основной причиной существенных различий является оригинальная система питания. В карбюраторном двигателе топливо подается в цилиндр по мере роста оборотов, вследствие чего мощность и разгон имеют более низкие значения.

Несмотря на описанные недостатки, многие автовладельцы любят свои карбюраторные движки. Авто, оборудованное таким силовым агрегатом, надежно и выносливо настолько, насколько сможет выдержать нагрузки проверенная лошадь.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Кстати, здесь придется докупить эти детали, к тому же потребуется новый фильтрующий элемент и другой пучок подкапотной электропроводки для двигателя. Нужны будут и гофрированные патрубки воздушного фильтра, расходомер (ДМРВ).

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Реле обычно устанавливают в моторном отсеке, ближе к лобовому стеклу.

Форсунки к двигателям, устанавливаемым на ГАЗели

Популярный автомобиль ГАЗель различных модификаций колесит по российским дорогам с начала 90-х годов прошлого столетия. За это время он претерпел много изменений. Под его капотом трудятся несколько бензиновых двигателей ЗМЗ (Заволжского моторного завода) — 402, 406 и 405. Самым успешным из них оказался инжекторный 405 модели, мощностью 152 л. с. Кроме того, используются дизельные агрегаты — российский лицензионный ГАЗ 560, а также Cummins 2,8 ICF, 120 лошадиных сил, китайской сборки, спроектированный в США. Камминз устанавливают на модификации ГАЗелей «Бизнес» и «Некст» с 2010 года. Неотъемлемой частью инжекторных и дизельных моторов являются топливные распылители.

Детали, из которых состоит бензиновая форсунка

Форсунки распыляют топливную смесь внутри камер сгорания, под высоким давлением. Так обеспечивается полное сгорание смеси. Сопло электромагнитного инжектора, распыляющее горючее, открывается и запирается запорной иглой. Запирающий элемент управляется электромагнитным полем, создаваемым обмоткой электромагнита. Если на неё подать напряжение, под действием поля игла подымается вверх и освобождает сопло, преодолевая усилие нажимной пружины. На входе подачи топлива установлен дополнительный фильтр.

Форсунки к мотору ЗМЗ 405

Сначала инжекторные ДВС комплектовались отечественными распылителями, производства ГАЗ. Но от них были вынуждены отказаться, так как эти инжекторы быстро выходили из строя. Их заменили импортными, производства немецких компаний Bosch, Siemens или аналогами — например, ZMZ Deka.

Форсунки ZMZ Deka применяют к движкам ЗМЗ 405

Распределением впрыска управляет электронный блок (ЭБУ), чередующий импульсы на обмотки инжекторных электромагнитов. Будучи интеллектуальным устройством, управляющий блок постоянно отслеживает и усовершенствует эффективность работы топливной системы. Подача топлива в каждый цилиндр синхронизируется коленчатым валом двигателя. Во время запуска движка горючее подаётся асинхронно, то есть независимо от положения коленвала. Инжекторы неприхотливы к качеству бензина — так же, как и 405-я модель мотора.

Форсунки для двигателей Cummins 2.8 ICF

Дизельные моторы «Камминз» не любят некачественное дизтопливо отечественного производства. Поэтому на них рекомендуют устанавливать только импортные оригинальные форсунки. Хотя цена на них высока, распылители от немецких производителей способны надёжно работать на протяжении 100—120 тыс. км проезда. Чтобы они раньше времени не выходили из строя, нужно устанавливать в топливную систему только оригинальные фильтры, рекомендованные производителем.

Так выглядит инжектор для дизельного двигателя

Представленный распылитель является устройством закрытого типа. Его устройство похоже на схему электромагнитной бензиновой форсунки. Применяются также инжекторы открытого типа. У них распылительное отверстие не закрывается запорной иглой. Такие устройства менее надёжны и служат не так долго. Закрывающиеся распылители проходят четыре стадии рабочего процесса:

• игла закрывает сопло инжектора, дизтопливо не подаётся;
• иголка приподымается, солярка начинает впрыскиваться внутрь камеры сгорания;
• сопло открыто полностью, топливо распыляется максимально;
• фаза закрытия — игла опускается, закрывая сопло, подача дизтоплива прекращается.

Последние модификации двигателей «Камминз» снабжены топливной системой Common Rail. Для неё используются пьезоэлектрические распылители. Их скорость срабатывания в несколько раз выше, чем у электромагнитных инжекторов. Благодаря этому подача дизтоплива лучше дозируется, исключается его перерасход. Управляет подачей солярки пьезоэлемент, способный изменять свои размеры под воздействием электрического импульса. Пьезокристалл управляет клапаном, регулирующим подачу топлива к соплу форсунки.

Сравнение двигателей 405 и 406

Уже из определения можно было сделать вывод, что главное отличие в том, что 406 – карбюратор, а 405 – инжектор. Тем не менее, и без этого можно насчитать довольно много различий между двумя двигателями ЗМЗ. Итак, в чем разница между 405 двигателем и 406:

— Двигатель 405 был разработан позже, и главная его задача состояла в том, чтобы заменить устаревший 406 двигатель. Иными словами 405 – более современная и качественная модель.

— Рабочий объем 406 двигателя – 2,28 литров, в то время как у 405 – 2,46.

— Оба двигателя имеют одинаковые обороты в минуту – 5200. Но при этом мощность семейства ЗМС-405 мощнее – 111,8 кВт, более 150 лошадиных сил. Для сравнения двигатель 406 — 106,6 кВт и 145 лошадиных сил.

— Благодаря инжектору 405 модель имеет меньший расход топлива, плюс двигатель заводится заметно проще. Собственно, это и является главным преимуществом данного семейства ЗМЗ, благодаря которому практически все автомобили ГАЗ выбирают именно их.

— 406 двигатель имеет свои преимущества: например, карбюратор надежнее и реже ломается. Не сказать, что семейство ЗМЗ-405 отличается пониженной надежностью, но то, что двигатель 406 реже ломается – факт.

Приступаем к великому делу.

Основной принцип в нашем случае — Газель к концу рабочего дня должна быть на ходу. Это значит, что если мы с утра что-то от нее отвинтили — к вечеру она должна в любом случае уехать своим ходом на парковку. За один день без опыта подобной работы такую эволюцию сделать крайне проблематично — поэтому решили разбить работу на отдельные этапы. Тем более что все работы проводились между делом — в рабочее время.

В результате, пройдя все эти этапы, мы добились того, к чему шли. У нас теперь инжекторная Газель. Ощущения от езды? Резко положительные. Машина наконец поехала. Она задышала. После 3500 оборотов она не увядает, как раньше, а начинает еще сильнее разгоняться, как и положено 16-клапанному оборотистому мотору.

Холостой ход наконец стал ровным. Мотор шепчет, а не колбасится в конвульсиях, как на карбюраторе. Можно было купить новый карбюратор и добиться относительно хороших результатов — но зачем, когда установка инжектора обошлась незначительно дороже… а то и дешевле, если учесть запасной мотор с документами….

Для полного завершения эволюции теперь осталось установить распредвалы от инжекторного двигателя (у них выше подъем — значит резвости еще прибавится), установить датчик фазы (после замены распредвалов нужно выбить заглушку из ГБЦ) и перевести систему на Евро-2, установив датчик кислорода (это конечно необязательно — но нам нужно для экспериментов с ГБО).

Вот такая история… У нас все получилось, мы довольны и счастливы.

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ	1)поломка датчиков 2)нет контакта регулятора ХХ 3)порваны шланги картерной вентиляции	1)замена датчиков 2)восстановление контакта 3)замена шлангов
Отказ цилиндра	1)неисправность ЭБУ 2)выход из строя катушки 3)пробой наконечника свечи 4)поломка форсунки	1)замена блока управления 2)ремонт катушки 3)замена наконечника 4)ремонт/замена форсунки
Неустойчивая работа ДВС	1)подсос воздуха 2)вода в топливном баке	1)восстановление герметичности, замена прокладок 2)слив бензина, просушивание бака
Мотор не запускается	1)выход из строя системы зажигания 2)нарушена подача топлива	1)замена катушки, контакта 2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

ЗМЗ 406 карбюратор — обзор самых распространенных проблем

Карбюратор ЗМЗ 406 начал выпускаться ещё с 1996-го года и с тех пор успел зарекомендовать себя хорошей надёжностью и простотой. Своей надёжностью он значительно превосходит устаревший движок змз 402 на газу, который после поломки заводится с трудом.

Двигатель змз 406 серии

Общие характеристики

Двигатель змз 406 является карбюраторным, четырёхцилиндровым, а также рядным с микропроцессорной системой зажигания. Змз 406 оснащённый карбюратором имеет мощность – 110 л. с., а с инжектором – 145 л. с. К тому же инжекторные модификации имеют, различаются экологическими нормами. Например, змз 4062.10 – 0-вой класс, а змз 40621.10 – класс Евро – 2. Лишней деталью в змз 406 считается масляный радиатор, потому как 6-той двигатель не греется. В змз 405 масляный радиатор не выполняется своих функций, и двигатель перегревается в жару и естественно не заводиться.

С карбюратором змз 406 не требует стольких затрат при оснащении газовым оборудованием. Причём это преимущество относится к пропану и метану, но с повышением класса экологических норм будет повышаться и стоимость газового оборудования.

Затраты бензина карбюраторного змз 406 напрямую зависит от условий и манеры езды, а также поры года. Система зажигания карбюраторного змз 406 считается достаточно надёжной. Двигатель сможет развивать скорость до 500-та тысяч километров при использовании качественного масла и бензина, а также аккуратным обращением с педалью.

Газель

Модель змз 40524.10 – это известный всем карбюратор газель. Марка автомобилей – “Газель” является одной из самых популярных и доступных в России грузовиков, которые изначально предназначались для перевоза не сильно больших грузов. Из-за огромного количества таких машин рассмотрим несколько нюансов разных систем газелей. Например, микропроцессорная система зажигания, которую устанавливают на 406 модель.

Если водитель утверждает, что его автомобиль издаёт некие хлопки, рывки и теряет свою мощность. В таком случае должна проверяться система питания, двигатель и система зажигания. Газовым анализатором не во время работы 1-ой и 2-ой камеры, отсечки, обогащении и за время холостого хода проверили карбюратор и не находим никаких нарушений. Дальше проверяют двигатель. При проверке компрессии никаких неполадок не было выявлено, но на следующий раз были обнаружены отклонения от нормы. Был сделан вывод, что не понравившиеся водителю рывки и хлопки были из-за прыжка зубьев верхней цепи.

Распродажа новых внедорожников

Кредит 9.9%, рассрочка 0%, скидки, подарки!

Карбюратор змз 406 серии

Что делать при потере мощности газели?

С самого начала нужно выполнить проверить, как функционирует диагностическая цепь и бортовая система диагностики, потому как во время активирования режима изображения хода должен получаться код нарушения функционирования – 12. Для произведения считывания кода должен быть замкнут 10-ый и 12-ый контакты колодки диагностики. При помощи тостера диагностики производятся замеры параметров датчиков двигателя и тогда они сравниваются с типичными значениями средних двигателей. Самой распространённой причиной уменьшения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания газели

Микропроцессорная система зажигания воспламеняет рабочую жидкость в цилиндрах и устанавливает необходимый угол опережения зажигания автомобиля для всех режимов двигателя. Система зажигания выполняет функцию регуляции работы экономайзера принудительного хода вхолостую. Благодаря системе зажигания функционирование двигателя становится более экономичным, контролируется соблюдение всех норм токсичности выходящих газов, происходит исключение детонации и повышение мощности автомобиля. Если сравнивать классическую систему с этой, то эта система зажигания является намного надёжней и долговечней. Здесь могут износиться только свечи зажигания.

Как работает режим диагностики?

Во время включения системы зажигания, начинает светиться сигнализатор. В тот самый момент начинает работать система диагностики. Если всё система исправна, то лампочка перестаёт светиться, а в обратном случае она продолжает гореть. То есть потухший сигнализатор говорит о том, что система зажигания абсолютно исправна.

Карбюратор змз 406 серии

Почему двигатель 406 иногда не заводится во время заморозка?

Самые распространённые причины, по которым не заводится двигатель 406:

• Некачественное масло;
• Недостаточно мощный аккумулятор, что не позволяет заводится двигателю;
• Неисправный стартер;
• Разрегулированная система зажигания;
• Некачественный бензин;
• Нарушение подачи бензина.

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.38*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500*110/4500**145/5200
Крутящий момент, Нм/об.мин	177/3500*186/3500**201/4000
Топливо	9276*
Экологические нормы	Евро 3
Вес двигателя, кг	185*185**187
Расход топлива, л/100 км— город— трасса— смешан.	13.5——
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км— по данным завода— на практике	150200+

* — для двигателя ЗМЗ 4061.10** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

1. наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
2. общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
3. применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
4. за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
5. применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

1. степень сжатия составляет 9,4;
2. рабочий объём 2,4 литра;
3. крутящий момент достигает 211 Нм;
4. мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Придется протянуть новую трубку сцепления – рабочий цилиндр у ЗМЗ 406 находится в другой стороне. В электрике в целом несложно разобраться, только нужно иметь принципиальную схему электропроводки перед глазами. Для ЗМЗ 4063 специально продается передний пучок проводов – к датчикам разъемы подсоединить не составляет труда, все штекеры разные, и находятся на разных расстояниях.

Электронный блок управления двигателем крепится в . Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

При желании можно поставить инжекторный мотор ЗМЗ 4062 от «Волги» или ЗМЗ 405 – эти двигатели между собой в основном отличаются рабочим объемом. Поршни всех 406-ых моторов имеют стандартный диаметр 92 мм, у 405-ого ДВС он равен 95,5 мм. Кстати, существует и модель ЗМЗ 409, у него такой же диаметр поршня, что и у 405-ого.

С 2008 год двигатель ЗМЗ 406 больше не устанавливается на автомобили, но в запчастях он будет, скорее всего, еще долго. Новый силовой агрегат 406 первой комплектности стоит в среднем от 115 до 125 тыс. рублей, и это недешево. Но все познается в сравнении – стоимость американского дизеля «Камминз» в несколько раз выше – 620-640 тыс. руб., за такие деньги можно купить не одну подержанную «Газель».

Сейчас много двигателей ЗМЗ 406 продается по объявлениям, б/у мотор можно купить совсем недорого. Продают «движки» частники и авторазборки, можно приобрести силовой агрегат даже с какой-то гарантией (например, на разборе) от 20 до 35 тыс. руб.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
2. Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.
