Мануал по диагностике и замене замка зажигания на lada 2114

Фото отчет замены замка зажигания на Лада Самара

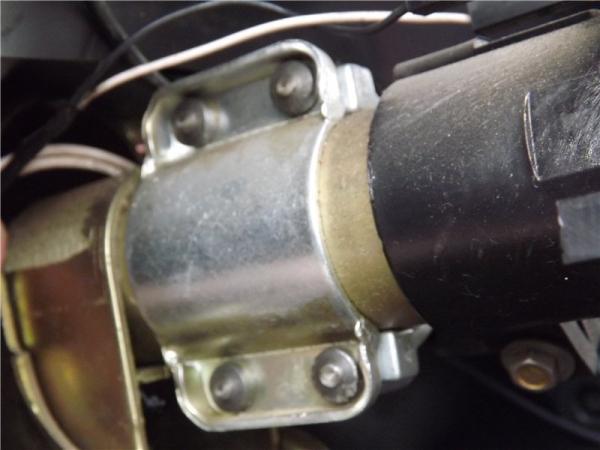

Первым делом откручиваем все болты крепления кожуха рулевой колонки и снимаем его полностью, чтобы он нам не мешался. Дальше необходимо отсоединить штекер от левого подрулевого переключателя, и извлечь сам переключатель, так как в дальнейшем он будет мешаться.

После этого при помощи зубила необходимо открутить все болты крепления обоймы замка, как это показано на фото ниже.

Если шляпки были не оторваны, то можно это сделать и при помощи обычного ключа или головки на 10. Но в большинстве случаев замок устанавливается именно таким образом, чтобы шляпки были круглые для невозможности их быстрого отворачивания.

Затем окончательно выкручиваем их руками:

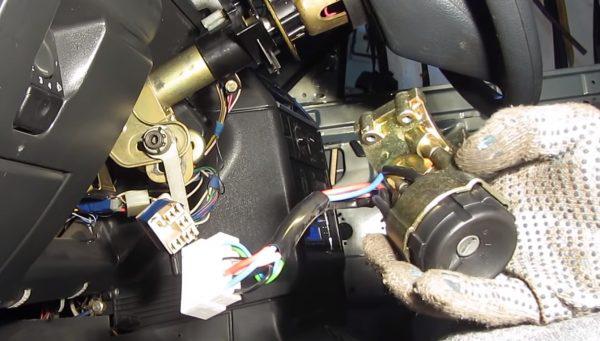

И теперь можно снимать обойму, когда все болты откручены. Замок в это время будет свободным, поэтому придерживайте его с обратной стороны.

И остается только лишь отсоединить штекер с проводами питания от замка зажигания, после чего можно устанавливать новую деталь в обратной последовательности. Цена замка составляет порядка 700 рублей за оригинальный комплект Автоваза.

По поводу отрывных шляпок — лучше всего их на самом деле отрывать, как это и положено при замене.

На ВАЗах с самого начала их производства есть ряд недостатков. Ранее уже рассматривались такие самостоятельные способы модернизации этих автомобилей как модернизация печки, установка подлокотников и противотуманок.

Сейчас речь пойдет о доработке замков ВАЗ 2106. Нужно усовершенствовать дверь, поставив тихие замки с модели ВАЗ 2114 или 2115.

Приобретать бесшумные замки ВАЗ 2114 лучше не все сразу, а попробовать поставить сначала только один или два, чтобы оценить их качество.

Для работы будут нужны:

1. бесшумные замки и тросики
2. замок с защелкой;
3. наружная часть замка;
4. пара болтов от замка ВАЗ 2114, соединяющих механизм (болты бывают короткие и длинные, в этом случае нужны последние);
5. болт на стойку;
6. тросик с полуторамиллиметровым диаметром;
7. метчик для резьбы;
8. зажимы;
9. дрель, сверло на «8,5», «9», «10»;
10. круглый напильник;
11. молоток;
12. отвертки;
13. наждачка или болгарка с насадкой для шлифовки.

Замок зажигания 2114 и процедура его замены своими руками

В каких случаях требуется замена?

Существует несколько ситуаций, когда необходима замена ЗЗ:

• неисправность самого узла;
• потеря ключей;
• механическое повреждение ЗЗ во время угона;
• неисправность контактной группы.

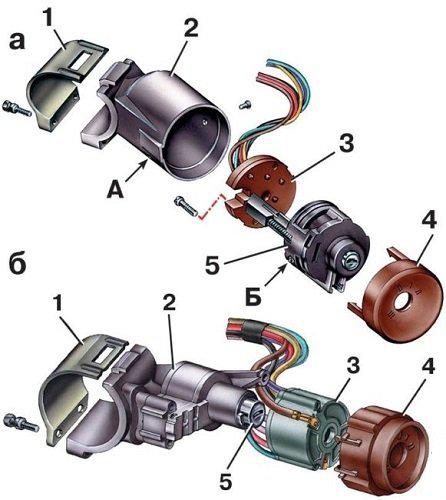

Схема устройства ЗЗ

Неисправность узла можно определить при запуске двигателя. Когда не крутится стартер, отсутствуют щелки втягивающего реле, не работает электрооборудование. Поломки могут быть механическими и электрическими.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

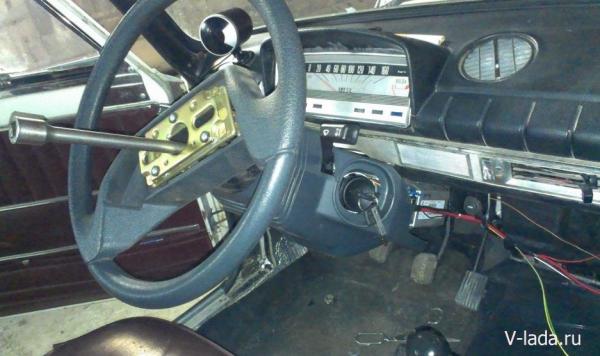

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Подготовка

В первую очередь следует подготовиться к процедуре замены, приготовив схему электросети и необходимые материалы и инструменты:

• новый узел;
• 4 винта крепления узла;
• зубило;
• набор ключей;
• крестовую отвертку;
• молоток;
• пассатижи.

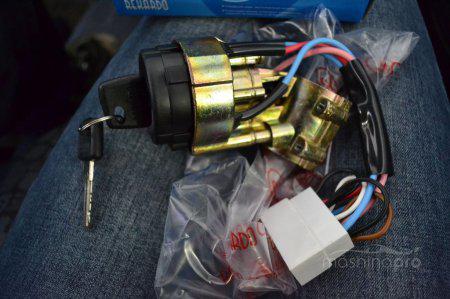

ЗЗ на ВАЗовский автомобиль

Для удобства работы следует снять кожух с рулевой колонки, переключатели.

Демонтаж кожуха выполняется пошагово:

1. В первую очередь обесточивается авто путем отключения от АКБ отрицательной клеммы.
2. Крестообразной отверткой вывинчивается винты крепления кожуха.
3. Затем выкручивается саморез, с помощью которого крепится корпус.
4. Теперь нужно извлечь саморезы, удерживающие нижнюю часть корпуса на рулевой колонке.
5. На следующем этапе вниз опускается рычаг, с помощью которого фиксируется рулевая колонка по углу, и руль.
6. Далее демонтируется нижний кожух.
7. После отсоединения колодки питания, можно демонтировать верхнюю часть кожуха.
8. Для удаления подрулевых переключателей следует нажать на фиксирующие элементы и извлечь элементы со штатных мест.
9. Переключатели также следует отсоединить от колодки питания.

Демонтаж неисправного устройства

Открыв доступ к ЗЗ, можно его демонтировать. Сложность демонтажа состоит в том, что на 4 болтах, благодаря которым на ВАЗ 2114 замок зажигания крепится к рулевой колонке, нет головок. Отсутствие головок не дает преступникам угнать автомобиль без ключа.

Демонтаж молотком и зубилом

Демонтаж ЗЗ осуществляется следующим образом:

• нужно ослабить болты можно с помощью молотка и зубила;
• далее ослабленные болты вынимаются пассатижами;
• затем снимается скоба с рулевой колонки;
• отключается колодка питания;
• теперь можно демонтировать узел .

Схема подключения узла простая. Если он покупается в сборе, то не составляет труда разобраться в схеме, чтобы подключить правильно провода.

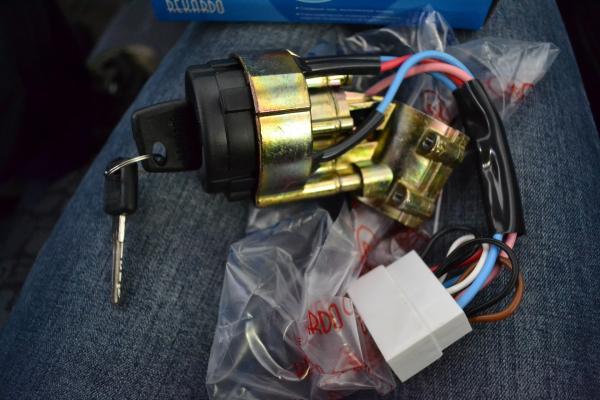

Установка нового замка

Процедура установки замка зажигания на ВАЗ состоит из следующих шагов:

• сначала нужно установить ключ в новый узел в положение «I», тогда защелка, благодаря которой осуществляется блокировка руля, спрячется;
• затем монтируется ЗЗ и выполняются действия в последовательности обратной снятию;
• закрутив 4 болта, нужно их немного зажать.

Установив новый узел, необходимо проверить блокировку руля. Для этого следует извлечь ключ из ЗЗ и повернуть рулевое колесо на небольшой угол. Если руль не блокируется, необходимо правильно установить узел: защелка должна попадать в паз, который находится на рулевой колонке. Если функция блокирования работает, остается до упора закрутить все отрывные болты. Закручивать их нужно до тех пор, пока не будут сломаны головки.

Извините, в настоящее время нет доступных опросов.

Поэтапная замена реле зажигания

Если в ходе проверки выяснится, что реле замка зажигания вышло из строя, то ремонтировать данный элемент, как было уже ранее сказано, специалисты не рекомендуют. Чтобы купить новое реле, потребуются минимальные денежные затраты, а замену сможет сделать каждый автолюбитель, если все операции будут осуществляться поэтапно:

1. Самое главное, что нужно сделать в первую очередь – отключить аккумулятор от питания, для этого просто отсоединяется от батареи минусовая клемма.
2. Используя отвертку, лучше всего взять шлицевой инструмент. Нужно открутить с кожуха рулевой колонки 4 фиксатора, чтобы упростить процесс съема «релюшки».
3. Фиксатор, удерживающий нижнюю часть кожуха, удобнее всего открутить при помощи крестообразной отвертки.
4. Ослабленный от крепежей кожух аккуратно снимается со своего места.
5. Реле зажигания подключено к проводам, которые расположены в нижней части колодки. Чтобы заменить пришедший в непригодность элемент, нужно просто отсоединить провода от колодки и установить на место старого реле новое.

После этого нужно проверить результат собственной работы, заведя для этого двигатель своего авто. Если неисправность себя не покажет – значит, процесс замены выполнен правильно, и автовладелец может гордиться своим очередным, пусть небольшим, но все же достижением.

Ознакомившись с этой статьей, каждый должен понять, что процесс замены данного устройства прост и понятен. А так как «релюшка» нечасто выходит из строя, выполнять такую операцию владельцам ВАЗ-2114 постоянно не приходится. Но если при замене реле замка зажигания возникнут трудности, отчаиваться ни в коем случае не следует, ведь найти ответ на любой вопрос можно в обучающем видео на интернет-ресурсе, просмотреть которое можно как днем, так и ночью.

Где находится кран печки ВАЗ-2114

Обучающий видеоурок подготовили и проводят настоящие профессионалы своего дела, которые в доскональности понимают все этапы ремонта авто. Поэтому все смогут получить дополнительную информацию по вопросам замены реле и по фото определить его точное месторасположение. Ну а после просмотра обучающего видео процесс замены станет еще более простым и можно даже не сомневаться – с такой задачей справится каждый автолюбитель.

Возможные причины выхода из строя модуля зажигания

Прежде чем выполнять ремонт основной детали в системе зажигания автомобиля, надо разобраться с характером неполадки. Для этого потребитель должен знать о признаках неисправности, а также причинах поломки.

Основные причины поломки устройства

Причины появления неполадок:

1. В системе зажигания используются свечи, не соответствующие параметрам автомобиля. В них может быть не тот зазор, который регламентирован производителем. Также сами свечи могут быть нерабочими или загрязненными, определить это позволит визуальная диагностика. Если на устройствах имеются следы нагара, их надо удалить.
2. Неполадки в работе МЗ могут возникнуть в результате частых проверок искры. В момент диагностики на устройство возлагается высокая нагрузка. Если она появляется часто, это приведет к поломке оборудования или к его некорректной работе.
3. Модуль зажигания в ВАЗ 2114 функционирует при отсоединенных высоковольтных кабелях. Это также приводит к поломке устройства. Сами изделия могут быть повреждены, что отражается на функционировании двигателя в целом.
4. Устройство работает в условиях серьезных вибраций. Их воздействие может быть обусловлено некачественной фиксацией модуля в посадочном месте. В результате вибраций заводская пайка внутри конструкции оборудования повреждается. Это приводит к его некорректной работе.
5. Внутри штекера с низковольтными кабелями нарушился контакт.
6. Изначальное использование бракованного устройства или модуля с низким качеством сборки. Этот заводской дефект можно устранить только путем замены механизма, ремонтировать оборудование бессмысленно.
7. Попадание влаги внутрь корпуса. Такая проблема маловероятна, но воздействие жидкости на устройство может привести к его замыканию и поломке.

Признаки нарушения работы катушки

Основные признаки неисправности модуля зажигания ВАЗ 2114:

1. При попытке пуска двигателя возникают сложности. Запуск мотора машины может быть затруднен в результате того, что искра на свече или нескольких отсутствует.
2. При езде на холостом ходу или стоянке с заведенным ДВС обороты силового агрегата плавают. Их изменение не связано с нажатием на педаль газа и другими сторонними факторами. Это происходит произвольно.
3. Появляются провалы в мощности мотора авто. Особенно это чувствуется при езде в гору или резком ускорении. Также неполадки могут возникать при движении по ровной дороге.
4. Перестали работать несколько цилиндров. Обычно эти устройства функционируют в паре, поэтому отказать могли элементы 1-4 либо 2-3. О нерабочих цилиндрах может свидетельствовать «троение» двигателя.
5. На приборной панели появился предупреждающий индикатор «Check Engine».

При неисправности модуля зажигания проблемы появятся не только в работе двигателя, но и при его запуске.

Канал «Простое мнение» на примере автомобиля Лада Приора подробно рассказал о симптомах, которые появляются в работе модулей зажигания.

Это интересно: Замена топливного фильтра ВАЗ-2112 16 клапанов — фото и видео

Тестирование блокировки руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

1. Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
2. Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поменять прокладку клапанной крышки на ваз 2114

Ангельские глазки на ваз

Регулировка клапанов ваз 2110 8 кл своими руками

Как на ваз 21099 настроить зажигание

Где масса на ваз 2114

Какое лучше трансмиссионное масло для ваз

При трогании с места слышен стук спереди ваз 2110

Не выжимается сцепление на ваз 2106

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

• Визуальный;
• Диагностический.

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

• Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
• Переключите вам мультиметр на омметр;
• На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
• Подключите к ним щупы мультиметра;
• Поверните ключ в положение «Зажигание»;
• На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
• Поверните ключ во второе положение — Запуск двигателя;
• Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

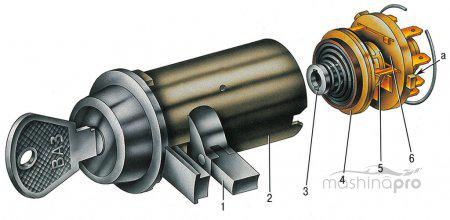

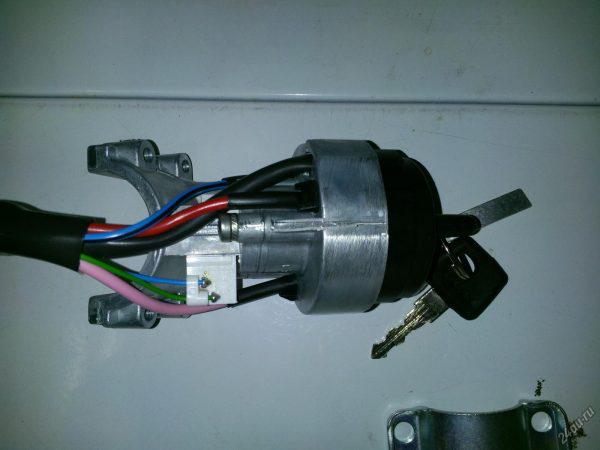

Строение замка зажигания авто

1. Запорный стержень
2. Корпус
3. Валик
4. Контактный диск
5. Контактная втулка
6. Колодка
7. Выступ контактной части.

Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания. В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.

Советы при замене личинки замка двери на ВАЗ 2114

Зачастую при ремонте замка ручки двери оказывается, что сильный износ детали приводит к необходимости замены нескольких элементов устройства. Попытаться выполнить восстановление замка можно, но такой ремонт поможет ненадолго и через время придется опять приступить к решению данной проблемы.

При длительной эксплуатации автомобиля рекомендуется время от времени осматривать дверные замки и выполнять замену детали при необходимости. Перед извлечением личинки замка из упаковки или из ручки двери, в скважину замка нужно обязательно вставить ключ. Иначе это грозит выпадением штифтов из пазов замка, поставить которые на место будет проблематично.

На ВАЗ 2114 замена личинки замка двери – работа, которую можно выполнить самостоятельно, имея свободное время и необходимый инструмент. Чтобы поменять личинку замка понадобятся:

• рожковые ключи «на 8» и «на 10»;
• плоскогубцы;
• смазка WD-40;
• отвертка плоская и крестообразная;
• новые личинки и пружины замка ВАЗ 2114.

Цена на комплект личинок замка двери с замком багажника ВАЗ 2114 производства ВАЗ с артикулом 21140610004520 составляет 400 рублей, а его аналог с артикулом 21140-610004520 от производителя ДААЗ — 450 рублей. Стоимость указана на весну 2017 г. по Москве и области.

1Крестообразной отверткой отворачиваем три самореза в нижней части накладки.

2Снимаем накладку. Извлекаем из кармана переключатель положения переднего спускового стекла вместе с колодкой жгута проводов, отсоединив от переключателя проводов.

3С помощью отвёртки вынимаем заглушку ручки подлокотника.

4Отвинчиваем крестообразной отверткой 2 винта крепления ручки подлокотника к внутренней панели двери.

5Отжимаем фиксаторы крепления облицовки внутренней ручки замка к панели двери…

7Аккуратно, с помощью отвёртки, извлекаем из отверстий в панели двери шесть пистонов, и снимаем карту двери.

8Ключом «на 8» откручиваем две гайки крепления наружной ручки замка. Сначала одну…

10Отсоединяем от внутреннего замка тяги наружной ручки и выключателя замка.

11Снимаем наружную ручку двери замка с тягами.

12Затем вынимаем штифт из наконечника тяг.

14Снимаем пластмассовый наконечник тяги из цилиндра замка двери.

15Снимаем стопорную пружину, выведя ее концы из прорезей на цилиндре и на ручке замка.

16Вынимаем старую личинку замка вместе с ключом.

17Распаковываем новый комплект личинки. Предварительно смазав все трущиеся детали консистентной смазкой, вставляем в ручку двери замка.

18Устанавливаем новую возвратную пружину личинки.

19При повороте ключа, ключ должен возвращаться назад из любого положения.

20Устанавливаем штифт на наконечник поворотной тяги. Ручка собрана. Производим дальнейшую сборку в обратной последовательности.

Личинка имеет цилиндрическую форму, которая активируется при повороте ключа в скважине.  Если механизм заедает и затрудняет открытие/закрытие, то однажды водитель просто не сможет попасть за руль своего авто. Поэтому при некорректной работе устройства, показана замена личинки замка двери на ВАЗ 2114.

Почему может потребоваться замена замка зажигания

Причин возникновения данной проблемы может быть несколько, самые распространённые из них:

1. Поломка замка, всё-таки он постоянно подвергается износу.
2. Потерянные ключи.
3. Повреждение при попытке угона.
4. Неисправность разъема с проводами.

Неисправность легко определить при включении двигателя, если не слышен звук работы стартера, щелчки реле или попросту не включается электрооборудование. Есть несколько способов, которые позволят определить источник проблемы:

• диагностический;
• визуальный.

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке.

В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

1. приходит +12В для микровыключателя датчика вставленного ключа;
2. приходит масса при открытой водительской двери;
3. уходит +12В на стартер (контакт 50);
4. уходит +12В после включения зажигания (контакт 15);
5. уходит +12В при вставленном ключе на 5 контакт БСК;
6. приходит +12В для подсветки личинки замка;
7. приходит +12В от АКБ (контакт 30);
8. не используется.

1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля. Необходимо подготовить запчасти и другие приспособления для работы.

Понадобится новый замок зажигания. Найти в интернете оригинальные детали и аналоги достаточно легко, но стоит учесть, что замок желательно приобретать «в сборе».

Номер оригинального замка зажигания ВАЗ 2114 по каталогу: 21103704010. Примерная цена: 500 рублей на б/у деталь и 1200 на новую.

В качестве замены можно использовать аналоги с номерами: 09401, 24370407. Примерная цена: 1000 рублей (новая деталь). Кроме самого замка, потребуются следующие инструменты:

• гаечные ключи;
• зубило;
• пассатижи;
• отвёртка.

Прежде чем приступить к работе, необходимо также снять кожух рулевой колонки и подрулевые переключатели.

Основные неисправности замка зажигания и их устранение

К наиболее частым причинам, по которым владельцу машины приходиться выполнять замену замка зажигания, относятся:

• потеря ключа (и отсутствие запасных);
• механические повреждения (в том числе застревание в замке обломка ключа);
• обгорание контактной группы замка.

Если две первых проблемы можно установить без дополнительной диагностики, то выяснить — исправен ли внешне целый замок зажигания можно, только проведя небольшую проверку. Для нее понадобится любой многофункциональный тестер (мультиметр).

Проверка замка зажигания

Выполняется же она следующим образом:

1. Установить прибор в режим омметра.
2. Демонтировать кожух колонки.
3. Отсоединить колодку с проводами от замка.
4. Найти на разъеме замка контакты 7 и 4.
5. Подсоединить к ним щупы, после чего повернуть ключ в замке (установив его в режим «Зажигание»).
6. Найти контакты 7 и 3 и подключить щупы к ним.
7. Повернуть ключ, установив его в режим «Запуск мотора».

Если замок зажигания полностью исправен, то в обоих случаях омметр покажет отсутствие сопротивления (в противном случае можно будет сделать вывод, что замок вышел из строя).

7 симптомов выхода из строя замка зажигания

1. Заклинивание в любом положении. В этом случае перевести его в иное положение невозможно.
2. Невозможность снять блокировку руля. При исправной детали при вставлении ключа происходит разблокировка рулевой колонки, если она была ранее заблокирована. Если разблокировать руль невозможно, вероятно, элемент вышел из строя.
3. Предположение о попытке вставить инородный предмет. На это могут указывать различные внешние повреждения детали и наличие в ней посторонних предметов. Если есть сведения о возможной попытке угона машины или использования неподходящего ключа, необходимо незамедлительно проверить корректность работы детали во всех положениях.
4. Ключ поворачивается с трудом. Эта проблема чаще всего указывает на поломку самого ключа. Но нельзя исключать и неисправность замка. Установить повреждение ключа несложно по наличию на нём видимых дефектов.
5. Стартер не запускается или запускается с трудом. Запуск двигателя осложнён или невозможен. При этом из-под капота не слышен щелчок, издаваемый тяговым реле.
6. При запуске автомобиля не включаются все или отдельные электроприборы. Также иногда они могут работать с перебоями. Обычно при этом не работают фары, омыватель, прикуриватель и дворники.
7. Контрольные лампы на приборной панели не загораются или периодически гаснут, мигают при попытке запуска мотора.

Как определить неисправность?

Визуальный способ заключается в проверке поведения машины при различных положениях ключа. Сначала ключ устанавливается в правом положение – «зажигание». Если узел исправен, то работает все электрооборудование. При каких-либо неполадках с ЗЗ не работает либо все электрооборудование, либо его часть.

Поворот ключа в замке

Во втором положении ключа должен запускаться стартер. Если он не крутится, под капотом не слышно щелчка втягивающего реле, то возможно, что неисправен либо ЗЗ, либо стартер. Более конкретную информацию можно получить с помощью диагностики. Она выполняется мультиметром, установленным в режим омметра. Для проведения диагностики нужно демонтировать кожух рулевой колонки.

Далее необходимо выполнить следующие действия:

1. Отключить питание от ЗЗ.
2. Далее найти контакты 4 и 7, идущие от узла. Они соответствуют контактам «30» и «15», и присоединить к ним клеммы мультиметра.
3. Затем ключ в ЗЗ поворачивается в первое положение. При исправном узле сопротивление должно быть нулевым.
4. Потом проверяется работа узла при повороте ключа в положение II. Аналогично, мультиметр должен показывать нулевое сопротивление, если ЗЗ исправен.

Убедившись в неисправности ЗЗ, его необходимо заменить (автор видео — Регион 4253).

Как выставить зажигание самостоятельно?

Точная регулировка зажигания на ВАЗ 2115 инжектор выполняется на специальном стробоскопе. Если такой возможности нет, выставить зажигание на ВАЗ можно по искре.

Для этого выполняются следующие шаги:

1. В первую очередь мотор прогревают пока он не наберет рабочую температуру.
2. Трамблер можно не снимать, а лишь расслабить.
3. Из распределителя нужно извлечь центральный провод.
4. Поршень в 1-м цилиндре должен находиться в ВМТ (метки выставляются по-разному на 8 и 16 клапанных двигателях).
5. Теперь левой рукой нужно держать провод от КЗ, и включить зажигание.
6. Правой рукой регулируется распределитель против часовой стрелки, при этом высоковольтные провода следует держать над металлом.
7. Затем выполняются аналогичные действия, прокручивая распределитель по движению часовой стрелки, пока не появится искра.
8. На этом выставление заканчивается, а распределитель закрепляется на своем штатном месте.

При правильно выставленном зажигании автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.
