Восстановление шаровой опоры. в том числе и жидким полимером, ремонтируем своими руками

Признаки неисправности и причины выхода из строя

Основной причиной поломки шаровой опоры авто – разрыв и деформация резинового пыльника. Как говорилось выше, он служит защитой от внешних воздействий агрессивной среды на внутренние компоненты шарнира. Через него во вкладыш попадает грязь, песок от дороги, влага.

Так как шар опоры и полиуретановый вкладыш прижаты плотно друг к другу, и шарик находится в постоянном движении, песок, попавший в это пространство, служит абразивом, разрушающим поверхность вкладыша. Вода, которая тоже может туда попасть, вымывает смазку, что усугубляет ситуацию – трущиеся детали взаимодействуют на «сухую», это ускоряет выход из строя шаровой опоры машины.

После этого появляется люфт в корпусе шарнира и как следствие стуки и скрипы во время движения автомобиля.

Явным признаком неисправности – это скрип при езде, даже по ровной дороге. Этот признак является начальной стадией разрушения внутренней части шаровой опоры. Дальше будет хуже. С увеличением люфта между шаром и вкладышем, появляются металлические стуки при проезде неровностей. Если их проигнорировать, то шарнир разобьется полностью и можно потерять колесо – из-за больших нагрузок, рычаг «вырвет» шар из корпуса и колесо отпадет.

Другие признаки:

1. Большие усилия на руль при попытке повернуть колеса и сильный скрип при этом, доносящийся от одного из передних колес.
2. Трудно удержать автомобиль по прямой траектории во время езды, так как появился значительный люфт между шаром и корпусом шарнира
3. Неравномерный износ покрышек. Такой же признак проявляется при неправильной регулировке развала-схождения, поэтому его можно попутать с неисправностью шаровой опоры авто.

Причины поломки:

1. Как говорилось выше – повреждение пыльника
2. Механический износ внутренних компонентов опоры. Срок службы шаровых опор сильно разница от модели автомобиля. Например, на отечественных ВАЗах – 20 000-40 000 км, на современных иномарках – 100 000-150 000 км.
3. Наши «великолепные» дороги. Ямы дорожного покрытия способствуют выходу из строя этого узла. При езде он испытываем большие нагрузку, если колесо попадает в яму, то шаровой шарнир получает сильный удар, что сокращает срок его эксплуатации.
4. Малое количество смазки в корпусе шаровой. Заводы изготовители этих узлов мало закладывают ее при изготовлении шаровых шарниров, поэтому рекомендуется дополнительно смазывать их пи установке на авто. Это продлит срок службы, как это сделать – поговорим ниже.

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

• накидные ключи 17 и 19;
• съемник шаровых опор;
• домкрат;
• монтировка или отрезок трубы;
• ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Реставрация при помощи полимера

У этого метода есть несколько явных преимуществ:

• высокая надежность заводского соединения остается, так как нет надобности разбирать шаровую;
• полимер заполнит абсолютно все пустые места, ставшие причиной поломки;
• после полного застывания образуется вкладыш, по характеристикам, не уступающий заводскому;
• этот материал содержит все необходимые элементы, чтобы качественно смазывать сухой смазкой палец.

Суть ремонта заключается в нагнетании вещества в стенки корпуса шаровой. Плюс в том, что саму деталь разбирать не придется, однако потребуется изготовить экструдер.

Для осуществления технологии потребуется просверлить в нижней части корпуса отверстие, диаметр которого должен точно подходить под применяемый экструдер. Зазор между вкладышами и шаровой поверхность должен быть очень тщательно очищен, после чего он дополнительно продувается сжатым воздухом.

Нагнетание полимера осуществляется при помощи непосредственно экструдера через подготовленное таким образом отверстие. После того как пластмассовый раствор полностью застынет, можно считать, что ремонт прошел успешно. Оборудование для реставрации шаровых опор в этом случае остается в наличии до следующего ремонта.

Лучший ремонт шаровых — рейтинг, адреса и телефоны

1. Замена верхней и нижней шаровой опоры ваз 2106: как снять, какие выбрать, инструкции с фото и видео

   12 отзывов •

   Энтузиастов шоссе, 59, ВАО

   • 8 (495) 139-52-83
   • пн–сб с 09:00 до 21:00; вс с 09:00 до 20:00

   Отличное обслуживание!

2. 2 отзыва •

   Краснобогатырская улица, 89с4, ВАО

   • 8 (495) 781-71-85
   • пн с 08:30 до 21:00

   С нетерпением ждал отклика специалистов от сервисов, не дождавшись, обратился в автосервис на улице Чагинская д.4, с.2. AVTOMASTER777, где работают…

3. 2 отзыва •

   Большая Косинская улица, 160, ВАО

   • 8 (495) 664-94-53
   • пн–сб с 09:00 до 20:00

   Откликнулся один продавец, причем цену предложил за бу деталь ровно в семь!!! раз выше новой. Ради интереса позвонил. В наличии не оказалось и в…

4. Открытое шоссе, 20с1, ВАО

   • 8 (926) 900-10-10

   Замена ремней и цепей ГРМ. Качественный сход-развал на 3D стенде Hunter. Ремонт ходовой, настройка рулевой и тормозной системы. Услуги автоэлектрика…

5. 1 отзыв •

   Заваруевский переулок, 32с4, ВАО

   • 8 (495) 142-43-70

   Н Е Г О Д Я И!
   Не порядочные! Обманщики!
   Говорят что поменяли запчасти на новые, а на самом деле ставят б/у. Там разборка на территории, так вот…

6. Измайловское шоссе, 73Жс5, ВАО

   • 8 (925) 029-44-21
   • ежедневно с 08:00 до 21:00

   Слесарный ремонт замена масла замена колодок заправка автокондиционеров сход развал 3D шиномонтаж автозапчасти ремонт подвески ремонт…

7. 1 отзыв •

   1-й пр.Перова Поля 3с7, ВАО

   • 8 (495) 477-96-10
   • ежедневно с 08:00 до 21:00

   Всем рекомендую этот автосервис, пока лучше не встречал. Отношение к клиенту как к родному! Многие мелочи могут сделать и бесплатно как постоянному…

8. ул Монтажная, д 8 стр 2, ВАО

   • 8 (495) 150-57-62
   • ежедневно с 08:00 до 21:00

   Ищете по-настоящему качественный автосервис и, при этом, не хотите переплачивать лишнего? Добро пожаловать в техцентр «Автопилот».

   Мы рады…

9. Суздальская улица, 26Б, ВАО

   • 8 (495) 788-77-97
   • ежедневно с 08:00 до 21:00

   Высококлассные мастера и качественный сервис не оставят равнодушным ни одного автолюбителя. Профессионалы, которые ценят и знают свое дело, будут рады…

10. Краснобогатырская улица, 89с1, ВАО

    • 8 (495) 161-60-51
    • ежедневно с 08:00 до 21:00

    Высококлассные мастера и качественный сервис не оставят равнодушным ни одного автолюбителя. Профессионалы, которые ценят и знают свое дело, будут рады…

11. Тюменский проезд, 5с2, ВАО

    • 8 (495) 252-05-22

    Наша компания РМ Маркет предлагает клиентам широкий спектр услуг по диагностике, обслуживанию и ремонту автомобилей Opel, Chevrolet, Hummer и Cadillac…

12. Полимерная улица, 4А, ВАО

    • 8 (495) 664-90-00
    • ежедневно с 09:00 до 20:00

    Francetech — Автосервис в Перово. Автосервис…

13. Электродный переулок, 7, ВАО

    • 8 (495) 730-66-70
    • пн–сб с 09:00 до 19:00; вс с 09:00 до 18:00

    В НАШЕМ АВТОСЕРВИСЕ КЛИЕНТ ВИДИТ КАК РЕМОНТИРУЕТСЯ ЕГО МАШИНА И НАЛИЧИЕ ЗАПЧАСТЕЙ ДЛЯ РЕМОНТА ОКОЛО 90% И ВЫ НЕ ЖДЁТЕ КОГДА ПОДВЕЗУТ РАСХОДНИКИ.

14. улица Бирюсинка, 1/18с4, ВАО

    • 8 (968) 519-99-95

    Тех центр <<Комплекс-авто>> предлагает целый спектор услуг как Автосервис,Мойка легк/груз,так же шиномонтаж+хранение шин,правка литых дисков+сварка…

15. Новогиреевская улица, 26, ВАО

    • 8 (495) 532-03-01
    • ежедневно с 09:00 до 20:00

    Автосервис ВАО-СТО специализируется на слесарном ремонте всех марок автомобилей. Выполняем работы по ремонту бензиновых и дизельных двигателей,…

16. г. ул. Большая Косинская д. 18а стр. 6, ВАО

    • 8 (499) 499-89-90
    • ежедневно с 10:00 до 22:00

    Автосервис Маяк с радостью приветствует вас на своем сайте! Если вы являетесь владельцем личного авто и ищете подходящий сервисный центр, то наша…

17. Краснобогатырская улица, 42с1, ВАО

    • 8 (495) 128-46-72
    • будни с 09:00 до 20:00

    ЛИТ-СЕРВИС осуществляет ремонт и диагностику машин Hyundai Porter. В нашем автосервисе работают только высококлассные специалисты. Ремонтируем…

18. 1-й проезд Перова Поля, 3с7, ВАО

    • 8 (495) 477-96-10
    • ежедневно с 08:00 до 21:00

    Ремонт любой сложности! Все виды услуг! Нам 11 лет!

19. ул.Монтажная д.8,c.2, ВАО

    • 8 (495) 150-57-62
    • ежедневно с 08:00 до 21:00

    Ремонт любой сложности! Все виды услуг! Нам 11 лет!

20. Электродная улица, 10с2, ВАО

    • 8 (495) 663-59-49

Ремонт и восстановление шаровой опоры

Шаровая опора может быть как разборной (например, в отечественных авто), так и неразборной. Конечно же, отремонтировать узел, который можно разобрать на запчасти, гораздо проще. Шаровую демонтируют, разбирают и меняют изношенные части. Как правило, это полимерные вставки и пыльник. Затем устанавливают узел на место. Ремонт шаровых опор (разборных) окончен.

Если шаровая не разбирается, то либо болгаркой делают опору разборной, но после ремонта восстанавливают конструкцию с помощью сварки, либо пользуются более гуманным методом и заливают жидкий полимер в шаровую под давлением.

Многие рекомендуют разбирать опору в любом случае для шлифовки шара оси или его замены.

Почему нужен ремонт шаровых опор

Рычаги подвески с помощью шаровых опор удерживают поворотный кулак со ступицей. Фактически это ось поворота колеса. Узел испытывает нагрузки со всех сторон и достаточно быстро изнашивается на неровной дороге. Люфт в шаровой опоре приводит к разболтанности подвески, и что более опасно — к неточностям в рулевом управлении. Критический износ может привести к разрушению опоры — и тогда у автомобиля банально отвалится колесо. Наверное, многие наблюдали подобную картину.

Конечно, колесо не всегда заваливается, особенно на иномарках, но ВАЗы этим страдают

Хорошо, если подобное случится на незагруженной дороге и малой скорости. А если на трассе и с высокой? Последствия могут быть печальными. Поэтому при появлении минимального люфта следует попытаться определить возможные неисправности шаровых опор.

Разборной метод

Перед началом выполнения работ необходимо демонтировать шаровую опору.

Для этого следует выполнить следующие действия:

• поднять автомобиль, используя домкрат;
• открутить колесо;
• вывернуть рулевое колесо до упора;
• вытянуть шплинт с гайки с помощью плоскогубцев;
• открутить гайку, выдавить ось съемником;
• отвинтить крепление шарнира;
• отжать монтировкой нижний рычаг и снять опору.

После этого можно переходить к разборке данного элемента. Технология этого процесса зависит от его конструкции.

В случае, когда корпус состоит из двух соединенных между собой с помощью точечной сварки чашек, последовательность действий будет такой:

• просверлить места соединения;
• разъединить две половинки с помощью зубила;
• поменять палец и вкладыши;
• сварить чашечки между собой.

Во время сварочных работ важно следить за тем, чтобы внутренние детали не перегревались. Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

Если внутрь корпуса шаровой опоры вставлено дно, то нужно действовать следующим образом:

• завальцованные края корпуса можно срезать с помощью болгарки либо наждака;
• выбить дно молотком;
• вырезается по размеру стальное кольцо высотой 10 мм с пробкой и резьбой;
• приварить его к корпусу так, чтобы оно поджимало вставленный палец, вкладыш.

В конце шаровая опора устанавливается в противоположном съему порядке. Сделать это будет уже гораздо проще.

Станок для восстановления шаровых опор своими руками – Справочник металлиста

Каждый владелец собственного авто мечтает сэкономить на его обслуживании. Замена шаровых опор — одна из статей расхода, особенно с учётом наших дорог.

А если конструкция подвески предполагает одновременную замену шаровой и рычага — вопрос встаёт в копеечку.

В помощь водителям изобретена технология SJR — восстановление (ремонт) шаровых опор полимером.

Станок для восстановления шаровых опор

» Станок » Станок для восстановления шаровых опор

Шаровые опоры не позволяют передним колесам автомобиля вывернуться наружу, удерживая их в вертикальном положении. Опоры все время выдерживают огромные нагрузки, поэтому менять их приходится достаточно часто.

Причем у некоторых моделей, их можно заменить только вместе с рычагом управления, а это дорогостоящая и сложная процедура.

Существует технология восстановления опор, которая экономит средства автовладельцам и даже станки, которые делают своими руками народные умельцы.

Устройство шаровой опоры

Шаровая опора является элементом передней подвески, несущим основную нагрузку. Она может быть нижней и верхней. Основная часть — это палец с круглой головкой. Головка заключена в грязезащитный чехол со смазкой.

Все устройство спрятано в корпус из пластика, который со временем начинает пропускать грязь. Попадая между головкой и чехлом, песок и земля царапает головку и защитную оболочку чехла.

А проникающая влага вызывает появление ржавчины.

Современная технология восстановления позволяет своими руками, без разборки автомобиля, отремонтировать опоры.

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

ИТАК:

• Есть цилиндрический корпус.
• Полимерный вкладыш, который в него погружается.
• Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
• Пыльник, защищает конструкцию от проникновения пыли и грязи.
• Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Чем смазывать шаровые опоры

Разнообразные посторонние шумы, так раздражающие водителя при езде, часто имеют одну и ту же причину — недостаточно смазанные шаровые опоры (ШО). Стоит ли относиться к этому как к досадной неизбежности, или опоры лучше всё-таки смазывать? Каждый водитель решает для себя сам, однако существуют проверенные рекомендации, основанные на практическом опыте

Предпочтительнее им следовать, если не хотите тратить лишние деньги из-за проблем с такой важной деталью автомобиля, как шаровые опоры

Смазывать или нет?

Нужно ли смазывать шаровые опоры перед установкой и в процессе эксплуатации? Чтобы дать правильный ответ, стоит понять принцип устройства любой из таких опор. Она может быть устроена по-разному, но в ней обязательно присутствие шарового шарнира, а также пальца. Для упора шарнира служит основание, сверху опору прикрывает пыльник.

При работе происходит постоянное смещение шарнира, что способствует быстрому его износу. Кроме того, в пустом пространстве между основой и пыльником часто скапливается грязь, которая мешает работе детали. Тревожный признак в данном случае — появление стуков и скрипов. Чтобы этого не произошло, пространство под пыльником необходимо полностью забивать автосмазкой

Очень важно знать, чем лучше смазать шаровые опоры для наиболее долговечного их функционирования

Чем смазывать шаровые

Чем смазать шаровую опору перед установкой? Наиболее распространены следующие варианты:

• на литиевой основе;
• на кальциевой основе.

Из литиевых автосмазок популярны Литол-24 и ЦИАТИМ-201. В них нефть и литиевое мыло присутствуют в разных пропорциях, различаются они также составом дополнительных добавок.

Присутствующие в Литоле-24 стабилизирующие вещества обеспечивают хорошую сохранность шарнира и небольшой расход смазки в процессе его работы. Однако эта автосмазка плохо переносит низкие температуры. ЦИАТИМ-201 стабилизирует ШО в меньшей степени, зато лучше предохраняет их от мороза, да и стоит дешевле.

Ремонт и восстановление шаровой опоры

Шаровая опора может быть как разборной (например, в отечественных авто), так и неразборной. Конечно же, отремонтировать узел, который можно разобрать на запчасти, гораздо проще. Шаровую демонтируют, разбирают и меняют изношенные части. Как правило, это полимерные вставки и пыльник. Затем устанавливают узел на место. Ремонт шаровых опор (разборных) окончен.

Если шаровая не разбирается, то либо болгаркой делают опору разборной, но после ремонта восстанавливают конструкцию с помощью сварки, либо пользуются более гуманным методом и заливают жидкий полимер в шаровую под давлением.

Многие рекомендуют разбирать опору в любом случае для шлифовки шара оси или его замены.

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

https://youtube.com/watch?v=J4m5X4MGejM

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

• Есть цилиндрический корпус.
• Полимерный вкладыш, который в него погружается.
• Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
• Пыльник, защищает конструкцию от проникновения пыли и грязи.
• Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Читать далее: Описание и замена датчиков Hyundai Accent Solaris и Getz коленвала холостого хода и других

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Следует отметить, что активный износ шаровой опоры начинается после повреждения пыльника. Пока этого не произошло, узел износу практически не подвержен. Таким образом, если контролировать состояние этого элемента и проводить его своевременную замену, то можно значительно увеличить срок работы узла.

Устройство шаровой опоры

Шаровая опора является элементом передней подвески, несущим основную нагрузку. Она может быть нижней и верхней. Основная часть — это палец с круглой головкой. Головка заключена в грязезащитный чехол со смазкой. Все устройство спрятано в корпус из пластика, который со временем начинает пропускать грязь. Попадая между головкой и чехлом, песок и земля царапает головку и защитную оболочку чехла. А проникающая влага вызывает появление ржавчины.

Под давлением в корпус узла опоры впрыскивается расплавленный полимер особого вида. Все появившиеся в корпусе пустоты и щербины заполняются пластиком, который создает дополнительную прокладку в форме линзы в необходимых местах. Восстановление занимает всего 15 минут, оборудование на основе американских разработок используется в большинстве автомастерских.

Когда восстановление шаровой оправданно

Обычно шаровая опора впрессовывается в тело рычага подвески, рулевой тяги, являясь с ними одним целым. Поэтому полная замена шарниров представляет собой дорогостоящую процедуру из-за замены целостной конструкции.

Чтобы сэкономить, можно попытаться реставрировать шаровую опору, хотя эта деталь считается неремонтопригодной:

1. Чтобы отремонтировать данный узел, можно его демонтировать, разобрать и заменить изношенные полимерные вставки и пыльник. В этом случае для разборки используется болгарка, а для восстановления – сварка.
2. Еще одним вариантом будет способ, когда внутрь детали под давлением заливается специальный полимерный состав. С его помощью нивелируются зазоры между деталями, возникающие в результате износа.

Многие опытные ремонтники рекомендуют разбирать данный элемент в любом случае для шлифовки шара оси пальца. Такой подход обеспечит долговечность ремонтируемой детали. Кроме того, в этом случае можно оценить состояние самого пальца и заменить его при необходимости.

Что необходимо для проведения работ

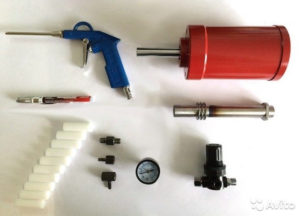

Комплект эконом-класса изображён на фото:

Стоимость комплекта отобьётся лишь спустя время. На один раз его редко кто покупает — невыгодно

1. Самая важная часть комплекта — это экструдер. В нём происходит нагрев и формирование консистенции полиамида.
2. Переходные штуцеры, с помощью которых расплав под давлением заливается в шаровую опору.
3. Газовая горелка или строительный фен для разогрева шаровой опоры (если этого не сделать, полимер будет застывать при заливке, и 100% заполнения не будет).
4. Дистанционный термометр для контроля за нагревом.
5. Воздушный компрессор, создающий давление подпора воздуха для экструдера.

Более продвинутый вариант имеет поршень, создающий давление для экструдера без применения сжатого воздуха.

Как видно, разновидностей оборудования тоже множество

Нет необходимости покупать компрессор, но и сам комплект стоит дороже. Зато можно контролировать температуру нагрева с помощью собственного термометра (опять же, отпадает необходимость его приобретения). Газовая горелка или фен по-прежнему нужны для прогрева шаровой опоры перед заполнением.

Верстак обеспечит удобство и безопасность

Диагностика узла

О необходимости проведения работ по реставрации шаровых опор можно узнать благодаря диагностике. Как только во время движения по неровной дороге слышится скрип и стук от подвески, то узел изношен и его необходимо восстановить. Для точного определения источника этих звуков диагностику лучше проводить вдвоем — один человек заходит в смотровую яму и кладет руку на шаровую опору, а второй начинает раскачивать автомобиль. Если звук ощущается рукой, то опору необходимо снять и проверить на наличие люфта в шарнирном соединении, закрепив ее в тисках. Следует помнить, что палец не должен двигаться под воздействием легких усилий, но при этом он не должен и закусываться. Также рекомендуется провести аналогичную проверку в следующих ситуациях:

• При повороте рулевого колеса слышен скрип.
• Во время движения по прямой наблюдается самопроизвольное виляние машины.
• Для поворота руля приходится прикладывать достаточно большое усилие.

Передняя подвеска автомобиля

Полуоси. Если с повышением скорости гул нарастает, значит они неисправны. Сама полуось не ломается, однако она имеет слабое место — подшипник. В течение 3 недель необходимо его перепрессовать либо выполнить его замену вместе с полуосью.

ШРУС. Если ШРУСы (гранаты) неисправны, при поворотах будут четко слышаться щелчки. Особенно, если на холостых оборотах покрутить рулем со стороны в сторону. В таком случае требуется срочная замена.

Демонтаж ШРУСа с полуоси

Шаровые опоры. При неисправности они скрипят или стучат при езде по неровной дороге и кочкам. Необходимо максимально быстро заменить их, иначе автомобиль встанет посреди дороги, при этом колесо будет неестественно вывернуто.

Ступичные подшипники. Передние ступичные подшипники могут издавать как стук, так и шум. Шум происходит в результате износа роликов подшипника и беговой дорожки сепараторов, а стук — от сильного люфта в подшипниках. Самому несложно поставить диагноз. Для этого нужно поднять домкратом левую сторону автомобиля и резко крутануть колесо. При наличии гула, похожего на шум шара из металла, который катится по металлическому листу, необходимо заменить подшипник. Далее возьмитесь левой рукой за верхний внутренний участок колеса, а правой рукой — за нижний внешний. Теперь нужно покачать колесо «на излом». В случае если оно даже чуть-чуть «болтается», обратитесь к специалистам для устранения люфта в подшипнике ступицы, в противном случае его срок службы сократится вдвое.

Рулевое управление. Следует начать с редуктора, который порой стучит в результате износа главной пары и скрипит во время поворота рулевого колеса в различные стороны. Как правило, проблема решается смазкой и регулировкой рулевого вала. А рулевые наконечники и тяги стучат как шаровые опоры, и проявляется стук лишь на неровной дороге. Необходимо срочно их менять.

Амортизаторы. Как правило, они не досаждают «звуками», однако если звуки все же присутствуют, на неровной дороге их хорошо слышно: они поскрипывают и стучат. Их болезнью является износ подушек, резиновых втулок, вытекание масла. Нужно покачать автомобиль (нажмите на багажник и крылья) и послушать, есть ли стуки. Если кузов продолжает раскачиваться даже после прекращения вами воздействия, значит изношены втулки и подушки. На таких амортизаторах ездить опасно, поскольку во время резкого нажатия на тормоза тормозной путь возрастает вдвое. Кроме того, причиной поломки может быть течь масла из амортизатора, что заметно невооруженным глазом (вы увидите на корпусе налипшую грязь и подтеки). Такой амортизатор нуждается в замене.

Пружины. Неприятные звуки трущихся металлических элементов довольно часто издают пружины. Причина заключается в неправильной установке — чтобы устранить проблему, следует обратиться к мастерам, которые их устанавливали.

Тормоза. Тормозные колодки порой посвистывают в условиях воздействия на педаль, вплоть до скрежета. Если колодки новые, вероятнее всего, они просто еще не притерлись, и шум пропадет через 1-2 тысячи километров сам по себе. Однако есть риск того, что они кривые, то есть бракованные. Поэтому если звук не исчез через некоторое время, а автомобиль меняет траекторию при торможении (его тянет вправо или влево), колодки следует заменить. На автомобилях, дорогих в обслуживании, они стоят достаточно дорого, поэтому проблему можно решить по-другому: снять тормозной диск и проточить на станке, а тормозные колодки обработать при помощи точильного круга.

Почему нужен ремонт шаровых опор

Рычаги подвески с помощью шаровых опор удерживают поворотный кулак со ступицей. Фактически это ось поворота колеса. Узел испытывает нагрузки со всех сторон и достаточно быстро изнашивается на неровной дороге. Люфт в шаровой опоре приводит к разболтанности подвески, и что более опасно — к неточностям в рулевом управлении. Критический износ может привести к разрушению опоры — и тогда у автомобиля банально отвалится колесо. Наверное, многие наблюдали подобную картину.

Конечно, колесо не всегда заваливается, особенно на иномарках, но ВАЗы этим страдают

Хорошо, если подобное случится на незагруженной дороге и малой скорости. А если на трассе и с высокой? Последствия могут быть печальными. Поэтому при появлении минимального люфта следует попытаться определить возможные неисправности шаровых опор.

Полезные советы

• Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
• Восстанавливая шарнир своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир чтобы посмотреть не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.

Telegram

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

ИТАК:

• Есть цилиндрический корпус.
• Полимерный вкладыш, который в него погружается.
• Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
• Пыльник, защищает конструкцию от проникновения пыли и грязи.
• Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Восстановление полимером по технологии SJR

Диагностика выявила опасный зазор между шаром и вкладышем опоры? Возникает дилемма: менять или восстанавливать. Опишем вкратце устройство шаровой опоры.

В зонах, отмеченных красным, износ максимален

Узел состоит из двух частей, обоймы и поворотного шара. Между ними находится полимер, который демпфирует жёсткие удары и снижает трение между металлическими частями. Система работает по принципу суставной сумки в ногах человека. Именно этот полимер со временем изнашивается, и появляется опасный люфт.

Поскольку разобрать шаровую опору для замены вкладыша невозможно, остаётся одно — расплавить полимер и залить его внутрь. Это и есть суть метода sjr.

Полимеры для заливки могут быть разных видов

1. Во внешнем корпусе (обойме) шаровой опоры проделывается отверстие. Можно использовать готовый штуцер для пресс-маслёнки, если таковой имеется.
2. С помощью газовой горелки шаровая опора прогревается до температуры плавления полиамида.
3. Одновременно в специальном экструдере разогреваются заготовки (картриджи) из полиамида, аналогичного штатному.
4. С помощью экструдера под высоким давлением расплав впрыскивается в полость между обоймой и подвижным шаром. Причём заполняются все трещины, щели и выработки штатного вкладыша.
5. Полимер застывает, принимая форму зазора. Люфт устранён, шаровая опора восстановлена.

Преимущества данного способа:

• Универсальность и ценовая доступность.
• Компактность и мобильность оборудования.
• Возможность применения как на небольшой СТО, так и в условиях собственного гаража.
• Доступные расходные материалы.

Существуют ещё способы с применением стационарного оборудования. Технология ремонта близка к заводской, используемой при изготовлении новых шаровых опор. Стоимость ремонта приближается к цене нового узла, что делает процесс нерентабельным.

В заключение

Сегодня многие СТО закупают оборудование для восстановления шаровых опор. Обусловлено это высоким спросом на данный вид работ. Каждый раз покупать рычаги в сборе достаточно дорого. В это же время низкое качество дорожного полотна приводит к тому, что шаровая изнашивается гораздо быстрее положенного срока. Влияют и погодные условия. Резкие перепады температур приводят к растрескиванию резины пыльника. Если он рвется, то шаровая довольно быстро изнашивается, а это не приводит ни к чему хорошему

Поэтому при самостоятельной установке опоры имеет смысл обратить внимание на качество пыльника. Иногда лучше купить защитную резинку отдельно и установить её

Так можно существенно продлить срок эксплуатации узла. Помните о том, что критический износ шаровой опоры очень опасен. Обрыв зачастую происходит на небольшой скорости, но возможна аварийная ситуация и на трассе.
