Пошаговая инструкция снятия РКП и КПП на Niva Chevrolet

1. И так, первым делом мы с вами отключаем отрицательную клемму с аккумуляторной батареи.

2. Далее нам нужно будет разобрать центральную консоль. Подробно объяснять я не буду как это делается, если вы не сможете этого сделать самостоятельно, то дальше лучше вам не продолжать работу, а обратится в специализированные сервисы.
3. Убираем ее и приводим вот к такому виду:
4. Откручиваем выхлопную трубу от коллектора и отсоединяем верхний кислородный датчик.
5. После, того как мы это сделали, поднимаем машину на подъемнике, для того, чтобы нам было удобнее работать. Если такой возможности нет, то можно работать и с ямы.
6. Далее сливаем трансмиссионное масло с коробки передач и с раздаточной коробки, а так-же с заднего и с переднего редуктора.

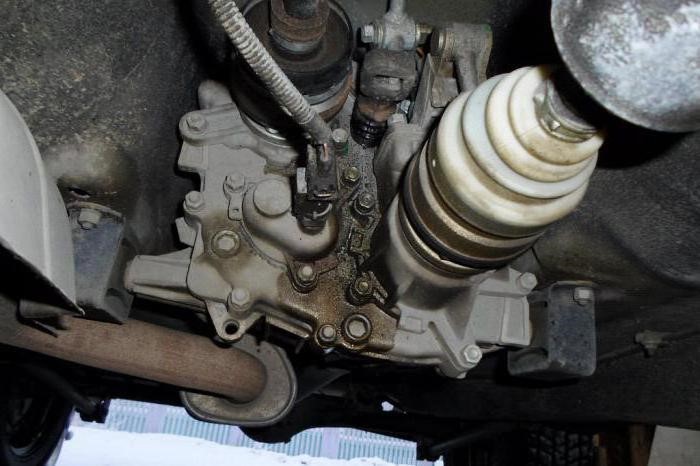

7. Вот мы видим нашу раздаточную коробку, она вся в масле.
8. Фотография коробки передач, тоже вся в масле.
9. Далее идет очень важный момент: сливные пробки все намагниченные и после того как мы их выкрутили внимательно осматриваем их на наличие посторонних частиц.
10. В нашем случае есть металлические частицы на пробке раздатки, и на пробке заднего редуктора. Это значит, что там, что развалилось и мы продолжаем дальше разбирать автомобиль.
11. Далее, нужно разобрать следующие детали: задний кардан, передний кардан, на промежуточном кардане откручиваем резиновые муфты.
12. Теперь снимаем датчики с коробки передач и с раздаточной коробки.
13. Отсоединяем кронштейн идущий с коробки передач на выхлопную трубу и верхний передний щиток идущий над выхлопной трубой.
14. Подставляем трансмиссионный домкрат под раздатку, откручиваем опоры с одной и с другой стороны.
15. Откручиваем этот болт на подушке двигателя.
16. Опускаем раздаточную коробку, и теперь мы легко сможем снять промежуточный кардан.
17. Отключаем две клеммы, от раздатки. И спокойно ее отпускаем.
18. Теперь мы можем снять промежуточный вал с коробки передач. Снимаем с него уплотнительное кольцо.
19. Далее снимаем рабочий цилиндр сцепления, стартер и отодвигаем его в сторону.
20. Теперь откручиваем два болта со стороны кожуха.
21. Затем с левой стороны два болта, один находится за лапкой второй с правой стороны.
22. Далее нам нужно открутить задний кронштейн держащий коробку передач.
23. Теперь опускаем коробку передач и снимаем ее.
24. Рекомендуется сразу проверить диск сцепления вместе с корзиной.

Режимы передач

Давайте разберем более подробно как пользоваться раздаткой на Ниве Шевроле. Она служит для переключения на пониженную передачу, а так же блокирует межосевой дифференциал, делать это можно одновременно. Для того чтобы включить пониженную передачу необходимо переключить рычаг в право вверх, для блокировки рычаг нужно потянуть влево до самого конца. Ручка имеет следующее обозначение:

• Low(L)- понижение;
• N-нейтральная;
• High(H)- обычная, повышенная.

Пониженная передача включается на скорости не больше 5 километров в час, или после полной остановки.  Для того чтобы преодолеть крутой подъём, или при движении где имеется слабый грунт, чтобы скорость автомобиля была минимальная и при этом устойчивая, пониженную передачу нужно включать заранее.  Например если вы едите по ровной дороге на второй или третей передаче, и перед вами появляется плохой участок дороги, нужно остановиться и переключиться на пониженную.

Межосевой дифференциал включать на высокой скорости не рекомендуется, так как автомобиль в момент переключения может сильно занести. Производить блокировку желательно там где имеется скользкое покрытие, и колёса начинают пробуксовывать.

К ним относятся такие:

1. Переключение раздатки надо проводить только тогда, когда автомобиль не движется.
2. Включать дифференциал можно и при движении транспорта.
3. Переходить на пониженную передачу можно при движении авто.
4. Чтобы обеспечить продолжительную и бесперебойную работу дифференциала, надо периодически его включать, особенно в зимнее время. Делать это следует раз в 7 дней.

Среди отечественных автолюбителей Нива Шевроле – достаточно популярный внедорожник, который приходится по душе не только любителям экстремального вождения, но и приверженцам размеренной езды за пределами города. Многим известно, что одной из особенностей автомобиля такой марки является присутствие в нем раздатки.

При помощи данного узла можно включать пониженную передачу, блокировку или же одновременно две функции – в зависимости от условий. Вопросом о том, как правильно должна использоваться раздатка Нива Шевроле интересуется множество счастливых владельцев подобного транспортного средства и те, кто только намерен его приобрести.

Следует сразу же отметить, что включить и блокировку, и передачу можно одновременно, используя рычаг Шевроле, который переключает передачи. Так, рычаг переключается вправо, а затем сразу же вверх для включения пониженной передачи. Для переключения обратно на повышенную рычаг следует просто переводится назад.

Используя раздатку Нива Шевроле, кроме вышесказанного, также включается и нейтральная передача, при этом автомобиль будет надежно оставаться на одном месте. Блокировка может быть включена в любое время – на обычной передаче, на пониженной –достаточно просто переключить рычаг Шевроде влево.

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Неисправности раздаточных коробок ВАЗ

Раздатка присутствует не во всех легковых автомобилях ВАЗ, а только на машинах с двумя ведущими мостами. В трансмиссии раздаточная коробка (РК) устанавливается сзади коробки передач, на ее хвостовике крепится задний карданный вал, который соединяет раздатку с задним мостом. Передний мост приводится в движение также от РК, он связан с раздаткой передним карданным валом.

Понижающая передача в РК предназначена для получения высокого крутящего момента, она используется для преодоления сложных участков дороги, помогает справиться с бездорожьем. В раздаточной коробке ВАЗ Нива присутствуют следующие основные детали:

• сам корпус;
• вал привода переднего моста;
• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

Раздатка на Ниве является достаточно надежным узлом, проблемы с ремонтом в самом механизме возникают в основном из-за недостаточного уровня масла в РК – если по каким-либо причинам масло вытекло, происходит интенсивный износ всех деталей. Среди часто возникающих неисправностей можно отметить:

• вибрацию по кузову на различных скоростях при движении авто;
• вибрацию в момент трогания автомашины с места;
• шум в раздатке во время пробуксовки или вхождения автомобиля в поворот;
• тугое включение повышенной или пониженной передачи, затрудненное включение блокировки.

• сам корпус;

• вал привода переднего моста;

• промежуточный вал;
• ведущий вал;
• шестерни;
• подшипники;
• корпус дифференциала;
• сателлиты;
• муфта блокировки дифференциала;
• муфта переключения передач;
• фланцы (для соединения с карданными валами);
• сальники;
• рычаги управления.

О нарушении нормальной работы раздаточной коробки ВАЗ-21213 можно предположить по следующим признакам:

1. Задержки при подключении переднего привода.
2. Перегрев раздаточной коробки.
3. Высокий расход трансмиссионного масла.
4. Спонтанное отключение переднего моста.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.

Пару слов о раздатке Нивы Шевроле

Думаю, пора бы уже рассказать о раздатке Шеви Нивы, ибо те, кто только купил этот автомобиль, в самом начале использования не особо знают, как пользоваться раздаткой, какие существуют правила и вообще, когда включать понижайку, а когда блокировку. Вот сейчас и разберем. Жаль, конечно, что на сегодняшнем выезде по достаточно размытой дороге видео не записал. Ну ничего, еще запишу и наглядно на видосе и покажу. А пока на словах.

В общем, раздатка переключает на пониженную передачу, а также и на блокировку, причем можно и даже нужно делать это одновременно. На Шевике удобно — делается это одним рычагом.

Включить понижайку — право вверх. Добавить блокировку — потянуть рычаг влево до конца. Смотрите на ручке переключателя, там нарисовано. Буквенное обозначение — L(low) — пониженная, N — нейтралка, H(high) — повышенная, то бишь обычная.

Выглядит это примерно так — мы едем по полю на обычной второй/третьей передаче. Вдруг впереди страшная лужа. Останавливаемся и включаем пониженную.

Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается. Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

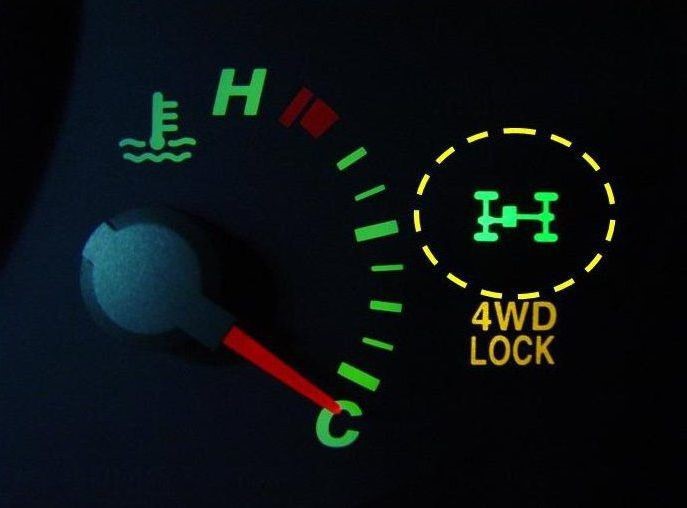

При яркой солнечной погоде порой не удается разглядеть. Будьте внимательны. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом. Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи.

Как раз сегодня ездил до озера проверить, сошел ли лед. Дорогу размыло, снег уже растаял и превратился в жидкую грязь, на моей АТ-шной резине по такой грязи ехать не сказать чтобы безопасно. Чувствуется, что таскает во все стороны, но самое главное — еду, не застреваю, причем порой колея практически до самого днища бывала, когда шаркаешь — всегда становится не по душе )) После небольших покатушек машина выглядела «по-боевому» — вся в грязищи, выехал в город — народ оглядывается ))

И вот тут еще одно мое наблюдение — по грязи лучше ехать медленно, но верно. Это касается пониженной передачи — если грязь серьезная, то я еду всегда на первой, внатяг, стараясь прочувствовать прокручивание колес по грязи. Если чуть газануть — можно сразу «зарыться», это в том случае, когда под жидкой грязью нет твердого покрытия.

При включении второй пониженной машина ускоряется, но при попадании в грязевую яму есть риск, что двигатель «захлебнется»(колеса прокручивать на второй при застревании очень трудно) и вы заглохнете. Стоит ли говорить, что заглохнуть в глубокой луже может быть опасно. А потому если решили преодолеть лужу или грязевой участок с разгона(очень часто это имеет смысл), то будьте готовы посредине, если вдруг начнете проваливаться, сразу переключиться со 2 на 1 пониженную, чтобы не заглохнуть.

Все эти знания — когда ехать на первой, а когда на второй, когда включать блокировку, а когда не нужно — всё это приходит с опытом. Покатаетесь по грязи и уже начнете понимать, что вон тут лужу лучше взять с разгона без блокировки, а вон ту глиняную горку с ухабами — только на 1 пониженной и с включенной блокировкой. Думайте в первую очередь головой, а не надейтесь на машину, что она вытащит. Нива Шевроле — машина отличная, если не тупить.

А потому еще одно правило(которого я всегда придерживаюсь) — если место опасное, есть риск застрять, то выйдите из машины, потыкайте веткой, узнайте глубину лужи, колеи, нащупайте твердое место, где можно проехать. Это работа штурмана, а потому пусть ваш напарник вылезет из машины, не поленится. Потратьте на разведку 5 минут, чтобы потом не потратить несколько часов, чтобы выбираться из засады.

Описание возможных проблем с раздаткой

В процессе работы транспортных средств повышенной проходимости детали и узлы раздатки постепенно приходят в негодность, вследствие износа. Чаще всего случаются следующие перебои в работе механизма:

• Не включается передний мост.
• Перегревается раздатка.
• Утечки и повышенный расход масла раздатки.
• Несанкционированное отключение переднего моста.

Замена масла в раздатке Нива 2121

Для обеспечения работоспособности транспортного средства необходимо своевременно производить техническое обслуживание. замена масла входит в обязательный перечень работ по ТО машины. Для смены расходного материала в раздатке Нива 2121 потребуется трансмиссионное масло в объеме 0,8 – 1,5 литров.

Периодичность замены смазочной жидкости равна 45 000 км пройденного пути. Первая процедура проводится спустя 60 000 км, а далее – в соответствии с установленным графиком.

Порядок замены масла в раздатке внедорожника Нива:

• прогреть автомобильные системы и механизмы, для этого нужно завести мотор и проехаться на небольшое расстояние;
• установить машину на эстакаду или над специальной смотровой ямой;
• очистить заливную и сливную пробки раздатки от грязи и пыли;
• подставить под слив емкость для сбора отработанного материала;
• открутить пробки и слить жидкость;
• удалить металлические фрагменты, стружку, осколки и прочие элементы износа;
• завинтить пробку;
• залить в промывочную жидкость (около одного литра);
• запустить мотор;
• прогнать рычаг по передачам раздатки с небольшими задержками;
• выключить двигатель;
• слить промывочный состав;
• заправить раздатку новым маслом;
• проверить уровень масла ;
• при необходимости добавить нужное количество.

Для раздатки внедорожника Нива 2121 чаще всего используются трансмиссионные масла известных брендов Mobil, ТНК, Castrol класса GL-4.

ВАЗ 2121 Нива зарекомендовал себя как надежный и универсальный советский внедорожник. В 1977г с конвейера сошел первый отечественный вездеход, который в отличии от обычных легковых ВАЗ 2121 имел полный привод и повышенные показатели проходимости. Устройство раздаточной коробки Нивы разработано опытными конструкторами АвтоВАЗ с целью повысить функциональность и универсальность автомобиля как при езде по бездорожью, так и в условиях города.

Как работает трансмиссия нивы

Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста.

В обычном режиме Нива Шевроле работает на повышенной передаче с разблокированным дифференциалом. Крутящий момент передается от силового агрегата, через коробку скоростей и промежуточный вал, на двухступенчатый редуктор раздаточной коробки. В корпусе «раздатки» установлен межосевой дифференциал. Он связывает передний и задний мосты, позволяя им вращаться на разных скоростях, в зависимости от дорожных условий и направления движения.

Поскольку привод на Ниве является постоянно полным, то под вопросом, как включить полный привод на Ниве Шевроле, подразумевается, как включить блокировку межосевого дифференциала.

Использовать блокировку нужно в следующих случаях:

• при движении на труднопроходимых участках местности, где есть опасность пробуксовки колес;
• когда ощущается недостаток тяги двигателя;
• при движении по дороге, покрытой снегом или льдом.

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Чтобы выполнить ремонт раздаточной коробки на автомобиле ВАЗ 21213 (21214), узел предварительно необходимо снять. Снятие производим в следующем порядке:

• в салоне демонтируем пластмассовую накладку рычагов КПП и РК;
• отворачиваем набалдашники рычагов переключения раздатки, снимаем под ними кожух;
• отсоединяем трос спидометра, для РК 21214 нужно будет отсоединить дополнительно еще датчик скорости;
• разворачиваем болты с гайками крепления эластичной муфты переднего и заднего карданных валов, для того чтобы вынуть болты, карданы необходимо проворачивать – вынимаются они по одному в одном определенном положении вала;
• под раздатку устанавливаем домкрат (или другой упор), отмечаем места, где крепились боковые опоры РК. Делается это для того, при установке центровку раздаточной коробки свести к минимуму;
• отворачиваем 4 гайки крепления РК к коробке передач;
• откручиваем 4 крепления опор РК к кузову автомобиля;
• теперь остается только демонтировать раздаточную коробку.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Демультипликатор устанавливается только на моделях ВАЗ с 2 ведущими мостами. Располагается – за коробкой передач. На саму раздаточную коробку монтируется карданный вал. Базовые элементы, которые присутствуют во всем моделях демутильтипликаторов советского производства:

• корпус;
• промежуточный и ведущий валы;
• набор подшипников и шестерен;
• сателлиты;
• валы приводов переднего и заднего мостов;
• сальники, фланцы, муфты;
• дифференциал;
• рычаги контроля и управления.

Блокирование дифференциалов

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Мы уже упоминали УАЗ. Несмотря на многие сходства, следует понимать, что полный привод ВАЗа выполнен в стиле «пат-тайм». Это значит, что при подключении оси крепко связываются друг с другом, и вращение происходит с одинаковыми скоростями. Такое устройство накладывает некоторые ограничения на использование полного привода – возможность его применения лишь в случаях, когда дорожные условия позволяют проскальзывание. В случаях же с твердыми асфальтовыми дорогами и трассами рекомендуется переводить машину в режим монопривода.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.

Разновидности раздаточных коробок.

•  система с соосным расположением приводящий валов. Эта модель позволяет использовать единую передачу для двух мостов
•  с несоосным расположением. Такая система отличается малым уровнем шума, но высоким КПД. Такая модель позволяет создавать механизм с малым весом.
•   С блокировкой привода. Эта модель используется в автомобилях Шевроле Нива. Такая конструкция позволяет задействовать максимальный крутящий момент при езде по бездорожью. Передний мост подключается только при необходимости. Для ровного асфальтового покрытия используется привод на задний мост. В таком режиме автомобиль потребляет малое количество топлива. Можно использовать принудительную блокировку.

Но несмотря на все эти отличия принцип работы всех коробок абсолютно одинаковый. В конструкции раздатки обязательно присутствует следующий набор компонентов:

•  приводной вал
• блокиратор межосевого  дифференциала
•  дифференциал
• зубчатый или цепной привод
•  понижающая передача

Управление механизмом осуществляется из салона автомобиля. Для этого в Нива Шевроле используется специальный рычаг, который позволяет переходить в понижающий режим либо блокировать дифференциал.

Импульс от двигателя передается через вал. После этого усилие распределяется по осям, за эту функцию отвечает межосевой дифференциал. Этот компонент отвечает за вращение колес с разной скоростью. Существует несколько разновидностей:

1.  с симметричным распределением крутящего момента
2.  несимметричный, когда энергия вращения передается на колеса в разном соотношении.

Раздатка Нивы Шевроле

Несмотря на то, что автомобиль Шевроле Нива представлен в нескольких модификациях, принципиальная схема устройства раздаточной коробки везде одна и та же. Ее можно представить, как совокупность самостоятельных узлов.

Ведущий вал. Он принимает на себя всю нагрузку от основной трансмиссии и передает ее на раздаточную коробку.

(1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника; 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка; 11 — задний подшипник; 12 — установочное кольцо )

Межосевой дифференциал. Обеспечивает возможность вращения переднего и заднего приводного вала с различной угловой скоростью.

(1 — стопорное кольцо; 2 -пружинная шайба; 3 — установочное кольцо подшипника; 4 — подшипники корпуса дифференциала; 5 -ведомая шестерня; 6 — передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит; 10 — задний корпус дифференциала; 1 1 -опорная шайба; 12 — шестерня привода заднего моста; 13 — ось сателлитов; 14 — пружинная шайба оси сателлитов; 15 — опорная шайба)

• Узел блокировки. Обеспечивает жесткую связь двух валов, при которой они начинают вращаться с одной угловой скоростью.
• Понижающая передача. Ее назначение заключается в повышении крутящего момента за счет понижения частоты вращения вала.

Управлять раздаточной коробкой Нива Шевроле можно из салона одним рычагом, поэтому в качестве составной части рассматривают такой элемент, как привод раздатки.

Что же касается более подробной схемы устройства данного элемента трансмиссии, то она достаточно сложная и содержит более 40 позиций, в которых можно выделить конструктивные и вспомогательные элементы.

Перечень конструктивных элементов

• Ведомая шестерня
• Муфта дифференциала
• Подшипники дифференциала
• Подшипники приводных валов
• Валы привода мостов
• Сальники валов
• Подшипник промежуточного вала
• Шестерни повышающей и понижающей передачи
• Промежуточный вал
• Корпус дифференциала
• Ось сателлитов
• Сателлиты

Понижающая передача.

Используется для временного повышения крутящего момента. Это необходимо для уменьшения скорости вращения колес, но придания им большего усилия. Принудительное включение понижающей передачи целесообразно на бездорожье, когда такой режим исключает пробуксовку, распределяя большее усилие между осями.

После включения такого режима крутящий режим передается с трансмиссии на ведущий вал. Затем перераспределяется с помощью межосевого дифференциала. В автомобилях Нива (Ваз 2121) не существовало механизма блокировки. В Ниве Шевроле существует возможность принудительной блокировки зубьев.

Раздатка позволяет эксплуатировать Ниву Шевроле в пяти рабочих режимах:

•  нейтральное положение
•  передача крутящего момента в соотношении 1:2, за счет разблокировки дифференциала и отключения пониженной передачи
•  автоматическое распределение крутящего момента, например при езде по дорогам с асфальтовым покрытием. Включается в режимах с заблокированным дифференциалом и включением повышенной передачи.
•  Комбинация понижающей передачи при выключенной блокировке. Обеспечивает соотношения 1:2
• Полная блокировка дифференциала при включенной пониженной передаче. Такой тип работы обеспечивает жесткую блокировку мостов, включая полуоси. При этом крутящий момент передается неравномерно и позволяет автомобилю подстраиваться к разным дорожным условиям. Такой режим позволяет использовать автомобиль максимально эффективно для достижения наилучшей проходимости.

Использование раздатки

На рычаге нанесена схема переключения. Согласно инструкции, для включения понижайки необходимо сдвинуть рычаг до упора вправо и вверх. Для блокировки рычаг сдвигается до конца влево. Так же на рукояти присутствуют буквенные обозначения:

•  L(low) – пониженная
•  N(neutral) – нейтральная
• H(high) – повышенная

Правильное использование раздатки позволяет избежать повышенных нагрузок и поломок. Так же надо помнить, что при заблокированном дифференциале возрастает расход топлива, поэтому следует пользоваться таким режимом только при необходимости. Переключение, так же как и блокировку можно использовать во время движения.

Включение понижающей передачи актуально при передвижении на затяжном подъеме, преодолении брода. Включение данного режима на дороге с асфальтовым покрытием и высокой скоростью приводит к излишней нагрузке на зубья и валы.

Иногда необходима принудительная разблокировка. Возникают ситуации, когда блокировку невозможно отключить даже при полной остановке автомобиля.

Состояние можно увидеть по значку на приборной панели. Если блокировку заклинило необходимо включить первую передачу и выключить узел. Если это не помогает нужно сделать движение вперед-назад.

Chevrolet Niva 2006, 80 л. с. — запчасти

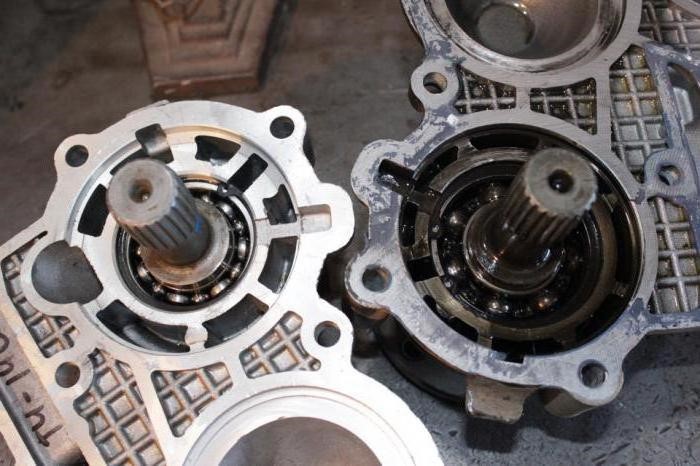

В противоположность подвеске, у неё очень слабая трансмиссия и рулевая система. Категорически не рассчитанная на рывковые и ударные нагрузки. Так возрастает нагрузка на подшипники раздатки. На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал — потянуть влево до конца.

Также на рычаге имеются буквенные обозначения латиницей. Так, L — это пониженная передача, N — нейтральная, а Н — повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.

Итак, если вам предстоит преодолеть брод или лужу, следует полностью остановится и включить пониженный ряд ступеней. Даже на 5 километрах в час у вас будут проблемы с раздаточной коробкой. А вот заблокировать дифференциал можно даже на ходу. Никаких сюрпризов это не принесет.

Для чего нужна?

Разве что увеличится расход топлива ввиду постоянно работающих двух мостов и полуосей. В каких случаях требуется включать понижающую передачу на «Шевроле Ниве»? Отметим, что ее следует включать только при крайней необходимости. В противном случае возрастает нагрузка на зубья и валы. Принудительная разблокировка Иногда случается, что блокировка заклинивает — ее невозможно выключить даже при полной остановке автомобиля.

Ситуация довольно распространенная для «Шевроле Нивы». Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала.

Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.

Как быть в такой ситуации? Необходимо включить первую скорость и попытаться заново выключить узел. Двигаясь вперед-назад, вы решите проблему с заклинившим дифференциалом. А вообще межосевую блокировку рекомендуется включать только в условиях серьезного бездорожья.

На пересечении грунтовых дорог и песчаных барханов вполне достаточно понижающей передачи. Преодолеваем глубокую лужу Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается.

Как пользоваться раздаткой на Chevrolet Niva? Видеообзор

Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

Вариантов несколько — включаете задний ход, чуть разгоняетесь и прямо во время движения стараетесь выбить блокировку. Нужно делать это именно на скорости, срабатывает достаточно часто. Причем можно и разогнаться и вперед и также попробовать блокировку выключить. У меня тоже 1 раз заедало, однако я даже тогда заметил не сразу и это не есть гуд.

При яркой солнечной погоде порой не удается разглядеть. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом.

Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи. Как раз сегодня ездил до озера проверить, сошел ли лед.

Советы владельцам

Для того, чтобы вождение вашего автомобиля стало комфортным, ознакомьтесь с некоторыми важными моментами:

1. Обычное, стандартное расположение передней и задней ручки – вперед и назад соответственно. Движение при таком режиме можно и нужно осуществлять на участках, характеризующимся ровным и гладким покрытием.
2. Блокировать дифференциал путем переключения передней ручки в заднее положение лучше всего на дорогах, характеризующихся повышенной скользкостью. Такая мера придаст «Ниве» устойчивости. Стоит понимать, что после преодоления проблемного участка ручку потребуется вернуть в исходное положение.
3. Как было отмечено ранее, передача на понижение должна активироваться перед вероятным препятствием, но не в то время, когда машина уже застряла.
4. Стоит понимать, что включение блокировки на неподвижном автомобиле иногда невозможно, даже если выжать сцепление. Это может быть вызвано тем, что зубцы муфты уперлись в зубцы шестеренки. В таком случае можно пробовать активировать блокировку, начав медленное движение и выполняя некрутой поворот. Если же проблемы возникают с выключением блокировки, то рекомендуется выполнить ту же процедуру при выжатом сцеплении и небольшом покачивании руля.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
