Замена крана отопителя lada 21074 (ваз 21074)

Дополнительное описание

Радиатор отопителя 2101-8101060-01

Радиатор отопителя предназначен для отопления кабины машин. Радиатор отопителя медно-латунный паяный, трубчато-ленточный по традиционной технологии пайки.

Технические характеристики радиатора:

• Количество рядов трубок, шт: 3
• Теплоотдача, кВт (ккал/ч): 7,5 (6500)
• Емкость, л: 0,9
• Габаритные размеры, без вылета патрубков, мм: 254x67x184

Применяемость

: ВАЗ-2101, 2103, 2105, 2107 без крана.

Использована информация: ОАО «ШААЗ».

Другие проблемы с системой отопления

Хоть поломки радиатора печки случаются чаще всего, бывают и другие неисправности, которые вполне можно устранить своими руками:

1. Поломка электромотора вентилятора. Проблемы создают втулки ротора, которые на «родном» моторчике сделаны из некачественного материала. Как только вентилятор системы отопления начинает свистеть, его нужно менять на неоригинальный, в котором вместо втулок установлены подшипники.
2. Износ крана отопителя. Он страдает от накипи, грязи, просто изнашивается. Краны обычно не ремонтируют, а меняют. На замену лучше брать кран с керамическим сердечником, он намного надежней и долговечней, чем металлический.
3. Обрыв тяг блока управления. Тут всё понятно: не регулируется то, что должно регулироваться – проверь состояние тяг и их подключение. Иногда проблема решается элементарно за полчаса.

Более сложные работы, такие как тюнинг или доработка печки, уже не относятся к устранению неисправностей. Конечно, печка на ВАЗ открывает безграничные просторы для улучшений и доделок, но можно обойтись и тем, что есть на данный момент. Главное, чтобы всё работало так, как должно, и тогда зимой точно не замерзнешь.

Проверку системы отопления лучше делать до того, как наступит момент ею пользоваться. Летом комфортней и проще заниматься ремонтом, можно не спешить и поискать качественные и недорогие запчасти, и вообще прийти к холодному сезону во всеоружии. В большинстве случаев, когда не греет печка ВАЗ 2107, исправить ситуацию можно самостоятельно. Нужно только иметь прямые руки и желание сделать ремонт правильно и качественно.

Источники

• vaznetaz.ru/ne-greet-pechka-vaz-2107
• ladaprofi.ru/vaz-2107/kakovo-ustrojstvo-pechki-na-vaz-2107.html
• 7-vaz.ru/ustrojstvo/pechka-vaz-2107.html
• drive2.ru/l/568454109703700719/
• bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/pechka-vaz-2107.html

Для бесшумности

С этой целью производится замена встроенного резистора, главной задачей которого является обеспечение относительно бесшумной работы для вентилятора. Тем более что новый — с ВАЗ 2108 — из-за большего количества перегоняемого воздушного потока образует сильный шум. Лучшим вариантом замены является резистор, который установлен на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить и выключатель вентилятора, установив модель с того же автомобиля, что и вся конструкция, например, с 2108. Это делается потому, что печка ВАЗ 2107 при длительной работе сильно нагревается, в результате чего через определенное время стандартные кнопки включения просто расплавляются. Шум от модернизированного и обновленного устройства, конечно, будет немного больше заводского, однако этот недостаток в холоднее зимнее время после доработки отопителя почти незаметен.

Конструкция радиаторов отопления от LUZAR

Радиаторы отопления LUZAR выпускаются трех типов:

1. Трубчато-пластинчатый, сборный, алюминиевый. Состоит из алюминиевых пластин, сквозь которые проходят алюминиевые трубки, внутри которых бежит охлаждающая жидкость. Бачки на таких радиаторах изготавливаются из пластика. Радиаторы отопителя такого типа используются для отопления салонов небольшого размера – в связи с ограниченной теплоотдачей; имеют наилучшую жесткость и малый вес, а также наименьшую цену.
2. Трубчато-ленточный, несборный (паяный), алюминиевый. Гофрированная алюминиевая лента в таком радиаторе находится между алюминиевыми плоскоовальными трубками. Бачки радиаторов данного типа могут изготавливаться как из пластика, так и из металла. Конструкция несборных (паяных) алюминиевых приборов является наиболее универсальной, позволяя создавать теплообменники с любыми заданными характеристиками. Алюминиевые радиаторы печки имеют малый вес и относительно высокую жесткость, а также оптимальные цены.
3. Трубчато-ленточный, несборный (паяный), медно-латунный. По конструкции очень близок к типу 2 – между медными плоскоовальными трубками расположены медные ленты, сложенные в виде «гармошки». При этом бачки на таких радиаторах отопления используются латунные – в целях повышения общей жесткости конструкции. Медные радиаторы отопления – благодаря высокой удельной теплоемкости меди – обладают отличными показателями теплоотдачи. Однако – в связи с высокой мягкостью меди – радиаторы отопления из этого металла вынуждено имеют узкую трубку и большой интервал (шаг) между трубками, что накладывает серьезные ограничения в максимальной эффективности. Также медные радиаторы печки имеют наиболее высокую стоимость и наименьшую жесткость на кручение, излом и внутреннее давление. В этой связи медные радиаторы отопителя являются «устаревшими» и постепенно выбывают из применения.

Наиболее часто встречаемые неполадки

Благодаря простому устройству, отопитель 2107-й модели ВАЗ ломается крайне редко. Тем не менее иногда отказы случаются. Чаще всего это происходит по вине:

• закисшего крана;
• забившегося или треснувшего радиатора;
• обрыва тросового привода.

Наибольшие проблемы доставляет именно первый из упомянутых элемент. Беда в том, что в зимний период печка ВАЗ используется активно, тогда как летом, разумеется, простаивает в течение 4-5 месяцев. Из-за этого кран нередко забивается твердыми частичками, содержащимися в тосоле, и заклинивает. С приходом холодов его бывает очень трудно открыть, из-за чего рвется тросик или ломается сама запирающая арматура. Неисправный узел необходимо заменить.

Период простоя негативно отображается и на радиаторе. Без циркуляции ОЖ на стенках последнего образуются отложения и активируются окислительные процессы. В результате трубки теплообменника забиваются, а вслед за этим снижается и КПД печи в целом.

С профилактической целью радиатор необходимо регулярно промывать специальными составами. Закупорки устраняются механически.

Протечки – еще одна проблема, нередко возникающая в обогревателе. Происходят они из-за разрушения крана или утраты герметичности стыков патрубков, радиатора. Первые две поломки ликвидируются путем замены вышедшего из строя элемента, а последнюю – пайкой. По счастью, родные радиаторы на классике ВАЗ медные, а потому легко чинятся.

Еще иногда ломается вентилятор. Здесь неполадки возникают из-за:

• перегорания мотора;
• обрыва провода в цепи;
• поломки кнопки.

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Рекомендуем: Проверка и ремонт блока розжига ксенона: 4 признака неисправности устройства

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

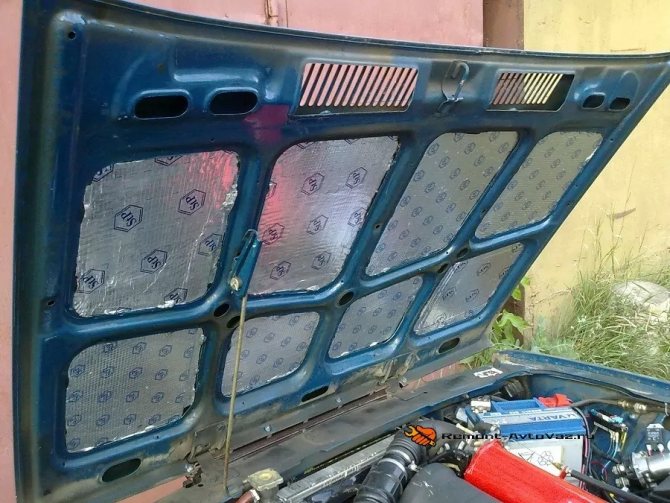

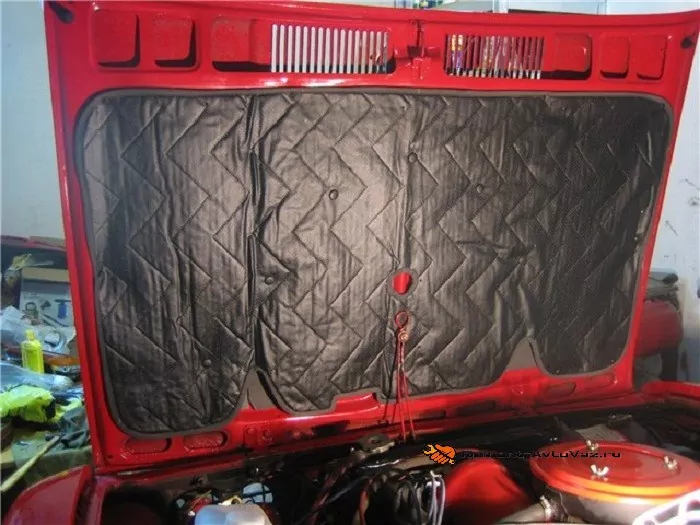

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

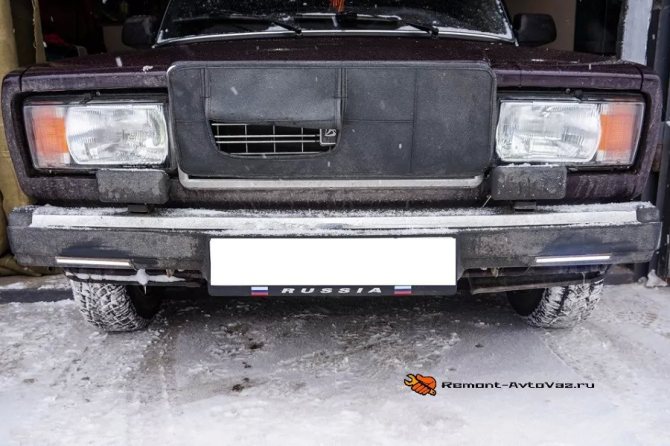

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

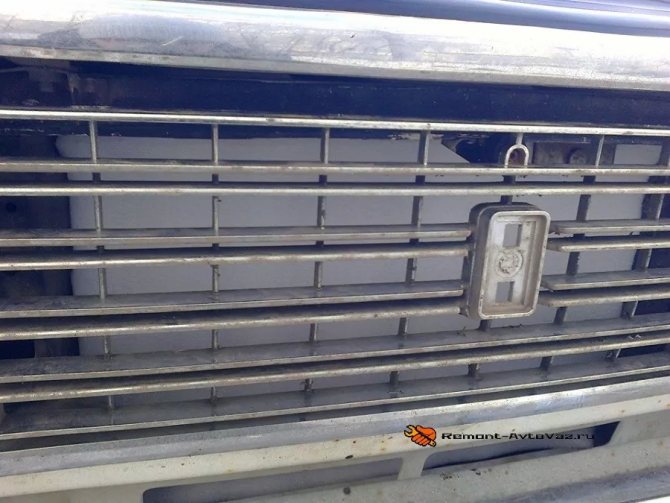

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Возможный ремонт печки

Что можно отремонтировать в радиаторе печки? К сожалению, не во всех случаях его можно реанимировать, но иногда самостоятельный ремонт действительно помогает.

1. Медный радиатор печки старого образца можно запаять, если он дал течь. Это получится быстрей, чем искать новый такой же радиатор. С алюминиевым всё намного сложней, понадобится сварка, но и он может еще послужить, если попадет к хорошему мастеру. Однако шанс на успешный ремонт имеют только металлические детали радиатора, пластик не восстанавливается.
2. Промыть печку изнутри можно самостоятельно. Для этого понадобится Karcher, которым можно подать воду под давлением. Вода заливается в радиатор до тех пор, пока не начнет выливаться чистая.
3. Очистить радиатор внутри можно и с помощью лимонной кислоты или каустической соды: растворить ее в воде и залить в радиатор на час. Если раствор выливается грязный, промывку повторять до тех пор, пока все загрязнения не уйдут.

Ниже, на видео, есть пример как можно почистить радиатор печки при помощи лимонной кислоты в домашних условиях.

Недостатки отопителя в ВАЗ-2107

Необходимость усовершенствования или улучшения работы системы прогрева может возникнуть в результате таких недостатков:

1. Неэффективный обдув задней части салона. Из-за конструктивных особенностей, теплый воздух с трудом поступает к пассажирам, сидящим сзади. Потребуется время, чтобы эффективно прогреть весь салон машины.
2. Из левого дефлекторного устройства на «семерках» идет слабый воздушный поток.
3. Электрический моторчик отопительного узла работает слишком громко.
4. Краник радиаторного устройства также считается слабым местом. При длительной эксплуатации он дает течь, что приводит к снижению объема антифриза в системе.

Устройство и принцип работы системы отопления ВАЗ 2107

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

• отопителя;
• вентилятора;
• блока управления.

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле. Положение крана меняется регулятором из салона посредством гибкой тяги.

В салон воздух поступает с помощью вентилятора отопителя, скорость вращения которого регулируется специальным резистором. При движении автомобиля на высокой скорости система отопления может работать и без включённого вентилятора. Попадающий под капот воздушный поток создаёт повышенное давление в коробке воздухопритока и нагнетает тёплый воздух в салон.

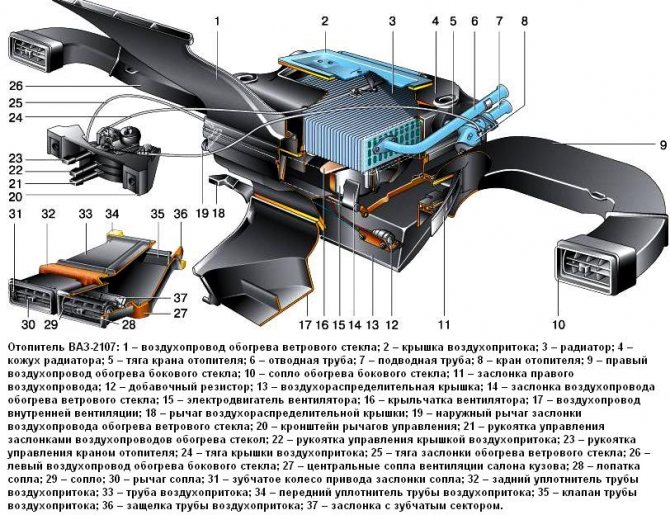

Система отопления ВАЗ 2107 устроена довольно просто (оранжевым цветом обозначены потоки тёплого воздуха, синим — холодноого)

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла, предотвращая их запотевание в холодную и влажную погоду.

Управление работой печки осуществляется с помощью нескольких рукояток на панели приборов. Верхняя рукоятка регулирует положение крана отопителя (крайнее левое положение — кран полностью закрыт, крайнее правое — полностью открыт). С помощью средней рукоятки меняется положение крышки воздухопритока. Поворачивая её вправо и влево, интенсивность подачи тёплого воздуха, соответственно увеличивается и уменьшается. Нижняя рукоятка регулирует заслонки воздуховодов обогрева стёкол. В правом положении воздушный поток направляется на боковые стёкла, в левом — на лобовое стекло.

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

• ключи на 7, 10 и 17;
• крестообразная отвёртка;
• запасные прокладки;
• ветошь.

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.
2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.

3. Снять шланги с патрубков.

4. Ключом на 7 отвинтить два болта крепления патрубков.

5. Снять уплотнитель.

6. Переместиться в салон и открутить саморезы, удерживающие полку магнитолы.

7. Снять полку и ключом на 7 открутить крепление троса привода крана радиатора.

8. Вывести из зацепления стальные скобы, посредством которых крепятся между собой две половины корпуса отопителя.
9. Снять нижнюю половину корпуса печки.

10. Извлечь теплообменник вместе с краном.

11. Ключом на 10 открутить болты, крепящие кран к радиатору.
12. В случае необходимости заменить прокладку.

13. Ключом на 10 открутить впускной патрубок от крана и также заменить прокладку, если старая пришла в негодность.

Как установить радиатор

Промыть демонтированный радиатор можно:

• водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
• раствором каустической соды, залитым в радиатор на 1 час;
• методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый

Для установки теплообменника необходимо:

• прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
• прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
• поместить радиатор на место;
• надеть шланги на патрубки и зажать хомутами;
• заполнить систему охлаждающей жидкостью;
• закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
• при включённом моторе проверить места соединений на наличие течей;
• если всё в порядке, присоединить трос крана;
• установить на место нижнюю часть корпуса отопителя, закрепив её скобами;

• поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

Как установить дополнительную печку

Для установки дополнительного отопителя в ВАЗ-2107 потребуется:

• печка (самодельная, покупная);
• трубопроводы;
• тройники для врезки в систему охлаждения;
• кран перекрытия (для полного отключения второго радиатора).

Алгоритм работ по установке сравнительно прост и включает в себя такие этапы:

1. Сливаем охлаждающую жидкость с двигателя.
2. Размещаем и закрепляем в выбранном месте печку
3. В патрубки системы охлаждения врезаем тройники
4. Устанавливаем кран перекрытия на подающий патрубок
5. Трубопроводами через кран подсоединяем радиатор к системе охлаждения согласно выбранной схеме (последовательно, параллельно). Укладываемые по салону трубки размещаем скрытно (в местах, где их не видно и низка вероятность повреждения).
6. Прокладываем провода питания вентилятора печки и устанавливаем клавишу управления.
7. Заполняем систему охлаждения антифризом, проверяем места соединения на наличие подтеков.
8. Удаляем воздушные пробки из системы охлаждения.
9. Проверяем работоспособность второй печки.

Если все сделано правильно, то второй отопитель после нагрева мотора подаёт в салон прогретый воздушный поток. Напоследок отметим, что если дополнительная печка греет слабо, значит, производительности штатной водяной помпы системы охлаждения недостаточно, чтобы обеспечить должную циркуляцию жидкости. В этом случае решить проблему может установка еще одной помпы – электрической, от «ГАЗель».

Еще одна помпа врезается в патрубки, по которым подаётся антифриз в систему обогрева салона. Этот узел обеспечил должный поток жидкости по системе.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
   Открутив хомуты, стягиваем шланги с трубок радиатора
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
   Открутив саморезы, снимаем резиновый уплотнитель
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
   Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
   Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
   С прикуривателя и часов отсоединяем провода
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
   От отопителя необходимо отсоединить правый и левый воздуховоды
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
   При помощи ключа на 7 отворачиваем крепёж тросика
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
   Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
    После демонтажа нижней части открывается доступ к вентилятору отопителя
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
    Чтобы извлечь радиатор достаточно потянуть его на себя
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.
    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Как и когда менять кран печки ВАЗ 2105-07

» » На автомобилях семейства ВАЗ есть немало узлов и механизмов, которые далеки от совершенства и имеют низкую надёжность.

Одним из таковых является кран печки.

Владельцы ВАЗ 2105–07 довольно часто сталкиваются с необходимостью замены этой детали из-за утечек охлаждающей жидкости или внутреннего окисления механизма, что нарушает его работоспособность. Благо, деталь стоит недорого и заменить её в гаражных условиях под силу каждому.СодержаниеОдним из элементов системы отопления «Жигулей» является кран печки, с помощью которого регулируется температура воздуха в салоне.

Со временем нормальное функционирование крана нарушается, что обусловлено теми или иными проблемами. При появлении неполадок деталь нуждается в демонтаже и последующем ремонте или замене.

В большинстве случаев кран не ремонтируют, а меняют на новый.Отопление салона ВАЗ 2105–07 осуществляется

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.
2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.
3. Откручиваем саморезы и снимаем резиновый уплотнитель.
4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.
5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.
6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.
7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).
8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.
9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).
10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.
11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.
12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.
13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.
14. Извлекаем оставшуюся часть печки.

Видео: замена радиатора печки на ВАЗ 2107

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

Работа с резистором

Для того чтобы была возможность регулировать скорость поступления тепла в салон, можно установить дополнительный ВАЗ-2107. Обычно у резистора имеются две спирали с сопротивлением 0,23 и 0,82 Ом.

Новый резистор устанавливается под педаль газа так, чтобы доступ к нему был свободный. При включении печки на первую скорость, ток будет идти через 2 спирали. На второй скорости ток пойдёт через спираль с сопротивлением 0,23 Ом. Мимо резистора ток идёт при включении третьей скорости.

Резистор располагается справа от педали акселератора и крепится на задней части блока управления кондиционированием воздуха.

Таким образом, машина будет прогреваться гораздо быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стёкол и циркуляция воздуха в салоне. В целом подогрев воздуха в машине будет более равномерным.

С наступлением холодов каждый автовладелец выполняет профилактический осмотр ТС и устраняет возможные неисправности. Как правило, производится замена антифриза, масла, покрышки меняются на зимние. Печка тоже требует к себе особого внимания, поскольку является одним из основных узлов автомобиля, обеспечивающих комфорт в холодное время.

Как и любой узел в автомобиле, печка тоже может перестать функционировать. В зимний период такая поломка может сделать эксплуатацию автомобиля невозможной: стекла покрываются изморозью или потеют, в результате чего ухудшается обзор.

Чтобы самостоятельно отремонтировать печку, необходимо знать ее устройство.

В систему отопления входят такие составляющие:

• Отопитель. Его задача — нагревать воздух. Основным элементом отопителя является радиатор, посредством которого циркулирует ОЖ.
• Вентилятор, который направляет в салон нагретый воздух. Вентилятор крепится в кожухе путем эластичных подушек, которые гасят вибрацию.
• Система управления печки, куда входит кнопка вентилятора, а также заслонки и ручки управления режимами обогрева.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.
