Соединение элементов питания и батарей

К чему могут привести ошибки при соединении АКБ

Для исключения ошибок при соединении аккумуляторов желательно использовать специальные разъемы, исключающие ошибки при коммутации, например, переходники T-Plug. При неправильном подключении аккумуляторов в одной сборке могут быть допущены ошибки, которые могут привести к очень тяжелым последствиям:

• при параллельном соединении образуется короткозамкнутый контур, в результате чего в аккумуляторах будет происходить бурная химическая реакция, которая очень быстро приведет к вытеканию электролита, деформации корпуса, возгоранию или даже взрыву;
• при последовательном соединении с неправильной полярностью контур разомкнут, но при подключении нагрузки может появиться обратный ток через неверно подключенный элемент, что выведет его из строя;
• при длительном коротком замыкании одного или нескольких аккумуляторов неизбежно возгорание изоляции, расплавление проводников, бурная реакция внутри АКБ, вытекание электролита, деформация корпуса, возгорание или взрыв;
• при краткосрочном коротком замыкании контактов батарея останется работоспособной, но может произойти ухудшение состояния электродов внутри батареи, уменьшение емкости;
• при использовании проводников, не рассчитанных на рабочие токи, они будут перегреваться, оплавится их изоляция, что может привести к короткому замыканию и вытекающим отсюда последствиям.

Параллельное подключение = увеличение емкости = более длительный период работы

На рисунке выше, слева показаны два акб 7.2В 1200mAh, подключенные параллельно

Обратите внимание, что оба положительных провода каждой акб (красные) соединены с положительной клеммой разъема, который ведет к регулятору оборотов, а оба отрицательных провода (черные) — к отрицательной. Подключенные таким образом, аккумуляторы будут иметь суммарное напряжение 7.2 вольта, но их общая емкость составит 2400 мАч (1200 мАч X 2 = 2400 мАч). Ваша модель не поедет быстрее, но время работы почти удвоится

Все модели Traxxas 1/16 могут работать с двумя аккумуляторами и переходником TRA3064

Ваша модель не поедет быстрее, но время работы почти удвоится. Все модели Traxxas 1/16 могут работать с двумя аккумуляторами и переходником TRA3064.

Зарядка при параллельном подключении

При параллельном соединении зарядка аккумуляторов характеризуется тем, что нужно передавать большой зарядный ток. Это связано со следующими моментами:

1. При зарядке созданной батареи при параллельном соединении сначала восстанавливается поверхность и только потом нижние слои.
2. В конце зарядки рекомендуется снижать показатель силы подаваемого тока. Слишком высокий показатель в конце процесса может привести к кипению электролита. Особенности химической реакции приводят к разложению серной кислоты.

Рекомендуем: Выбор аккумуляторной батареи для ноутбука Packard Bell

Распространенные свинцово-кислотные источники энергии могут выдерживать несколько циклов зарядки. При этом происходит сокращение срока эксплуатации. Для подачи требуемой энергии при восстановлении заряда рекомендуется использовать рекомендуемые зарядные устройства. При параллельном соединении разных или одинаковых аккумуляторов суммарный ток не должен превышать установленного ограничения.

Как правильно соединять конденсаторы

Чтобы узнать, как подключить конденсатор правильно, нужно разобраться, к какому именно типу он относится. Данных электронных приборов существует огромное множество. Все конденсаторы подразделяются на две группы:

• полярные (электролитические) – подключая их, необходимо учитывать, где у детали плюсовой, а где минусовой контакт;
• неполярные (все остальные) – эти конденсаторы способны работать от переменного тока, у них не бывает положительных и отрицательных клемм.

Затем нужно учесть конструкцию электронного компонента. С этой точки зрения конденсаторы могут быть:

• Выводными. Подключаются к плате с помощью тонких медных ножек, покрытых (лужёных) для защиты слоем припоя.
• Для поверхностного монтажа (SMD). В основном применяются в компактной электронике. Очень миниатюрны, часто в поперечнике не превышают 1 мм.

Также важно принять во внимание рабочее напряжение конденсатора. Это особенно принципиально для электролитических приборов данного типа, ведь при превышении их номинального вольтажа они, вероятнее всего, взорвутся, разбрызгивая во все стороны кипящий электролит

Важно! На крышке электролитического конденсатора имеются две насечки. Эти слабые места служат для мгновенной разгерметизации изделия в случае избыточного внутреннего давления

При ремонте и наладке оборудования следует избегать направленности насечек на лицо или одежду. При внештатной ситуации с их стороны может брызнуть горячий электролит.

Не менее критичен порог максимального напряжения и для прочих видов конденсаторов, особенно имеющих мелкие габариты и не способных длительно выдерживать перегрузки.

Последний, но не наименее важный фактор, который следует учесть при соединении конденсаторов, – это их ёмкость. Она измеряется в микрофарадах (в честь Майкла Фарадея). Это их главная характеристика, поэтому конденсаторы часто называют электрическими ёмкостями. В некоторых электронных устройствах этот параметр может существенно отклоняться как в меньшую, так и в большую сторону. В других – недопустимо погрешность и на 1 %.

Способы параллельного соединения

Существует несколько способов параллельного соединения аккумуляторов

Способ 1

Оборудование подключено к положительному и отрицательному полюсам крайнего аккумулятора.

Обычно аккумуляторы соединяют между собой медным кабелем сечением 35 мм2 с удельным сопротивлением около 0,0006 Ом на метр. Таким образом сопротивление кабеля длиной 20 см между аккумуляторами будет 0,00012 Ом. Это очень мало, но если добавить 0,0002 Ом для каждого соединения (клемма на кабеле, клемма на аккумуляторе и т.д), то сопротивление возрастет до 0.0015 Ом.

Если нагрузка распределена между аккумуляторами равномерно, то при потребляемом токе 100 ампер, каждый из четырех аккумуляторов отдает по 25 ампер. Однако в рассматриваемой схеме самый большой ток отдает нижний аккумулятор, а ток каждого следующего постепенно уменьшается.

Это происходит потому, что ток идущий от нижнего аккумулятора не встречает на своем пути никакого сопротивления кроме сопротивления кабеля к нагрузке. Ток от второго снизу аккумулятора дополнительно проходит через два соединительных провода, от второго снизу через четыре и от самого верхнего через шесть. Таким образом, вклад верхнего аккумулятора в общий ток гораздо меньше, чем нижнего.

Два способа подключения нагрузки к батарее параллельно соединенных аккумуляторов. Слева — неправильный. Справа правильный

Во время зарядки происходит тоже самое — нижний аккумулятор заряжается большим током чем верхний. Условия его работы тяжелее, и он выйдет из строя раньше.

Вычисления показывают, что при внутреннем сопротивлении аккумулятора 0,02 Ом, сопротивлении клемм 0,0015 Ом и нагрузке 100 ампер, возникает следующее распределение тока между аккумуляторами:

Нижний аккумулятор — 35,9 ампер.

Второй снизу — 26,2 ампер.

Третий снизу —  20,4 ампер.

Верхний аккумулятор —  17,8 ампер.

Таким образом, нижний аккумулятор обеспечивает вдвое больший ток чем верхний. Однако в два раза большая нагрузка нижнего аккумулятора не означает, что его срок службы вдвое меньше. По мере разряда нижнего аккумулятора, нагрузка перераспределяется между остальными тремя аккумуляторными батареями. Недостаток такого подключения в том, что батарея в целом эксплуатируется с огромным дисбалансом и стареет гораздо быстрее, чем при правильной балансировке.

Способ 2

При втором способе соединение аккумуляторов между собой остается прежним, но нагрузка подключается к разным аккумуляторам. Распределение тока в модифицированной батареи при нагрузке 100 А следующее:

Нижний аккумулятор –26,7 ампер.

Второй снизу —  23,2 А.

Третий снизу —  23,2 А.

Верхний аккумулятор — 26,7 ампер.

Улучшение по сравнению с первым методом существенное и аккумуляторы гораздо ближе к правильной балансировке.

Способ 3

Чем дороже тяговые аккумуляторы и чем ниже их внутреннее сопротивление, тем важнее точная балансировка. Для лучшего баланса необходимо, чтобы количество связей между каждым аккумулятором и нагрузкой было примерно одинаковым.

Еще один вариант параллельного соединения аккумуляторов.

В первом способе подключения ток от нижнего аккумулятора поступал в нагрузку без дополнительных соединений. Верхний аккумулятор имел 6 соединений. Во втором способе количество соединительных звеньев для верхнего и нижнего аккумуляторов уменьшилось до 3.

При третьем способе положительные клеммы каждого аккумулятора подключаются к общей шине. То же самое выполняют и для отрицательных полюсов. Длина проводников от аккумуляторных клемм до шины должна быть примерно одинаковой, в противном случае теряется одно из основных преимуществ такого способа подключения — равное сопротивление между каждым аккумулятором и нагрузкой.

Разница в результатах между третьим и вторым способом соединения намного меньше различий между 1-м и 2-м, но для 4-8 дорогостоящих аккумуляторов дополнительная работа может быть оправдана.

Задайте вопрос,

и получите консультацию по электрооборудованию для катера, яхты, автодома или кемпера

• https://tcip.ru/blog/battery/shemy-soedineniya-akkumulyatornyh-batarej-dlya-elektropitaniya.html
• https://istochnikipitaniy.ru/stati/posledovatelnoe-i-parallelnoe-soedinenie-akkumulyatorov.html
• https://advanced-power.ru/knowledge/soedinenie-akkumulyatorov/

Основные определения

Для оценки любого аккумулятора уточняют следующие параметры:

• ёмкость характеризует объем накопленной энергии;
• по силе тока уточняют возможность подключения нагрузок определенной мощности;
• необходимо контролировать напряжение, чтобы не повредить входные блоки потребителей;
• сопротивление учитывают для оптимизации токопроводящих цепей и точного определения алгоритма зарядки.

Параллельная схема

Этот вариант подразумевает соединение положительных и отрицательных клемм батарей отдельными проводниками. У крайнего элемента оставляют соответствующие два вывода для подключения аккумулятора к общей сети либо к отдельным потребителям. Такой вариант помогает увеличивать накопительный энергетический потенциал. Общее значение определяют суммированием емкостей отдельных компонентов.

Напряжение на выходе такое же, как и соответствующий номинал одной подключенной батарейки

Такую схему применяют для увеличения силы тока и возможности подключения более мощных потребителей электроэнергии.

Последовательное соединение

В этом варианте общая емкость не изменяется при условии равенства параметров отдельных компонентов конструкции. Напряжение увеличивается. Итоговый результат определяют как сумму разности потенциалов на каждом элементе цепи. Ток не изменяется.

Разное внутреннее электрическое сопротивление аккумуляторов

Особенности зарядки при параллельном соединении

Во время начала этого процесса предпочтительной является передача довольно большого зарядного тока. Ведь сначала будет восстанавливаться поверхность аккумулятора, а потом — нижние его слои. Одновременно с этим желательным является уменьшение тока, поскольку снижается интенсивность электрохимической реакции, вследствие чего из-за большого количества энергии может «закипеть» электролит (будет происходить его разложение).

Если рассматривать один из самых популярных типов аккумуляторов – свинцово-кислотный, то он при нарушении данного предписания вряд ли сразу выйдет из строя. Но вот срок его службы явно существенно сократится

Вообще, если говорить о зарядке источников питания, то стоит сконцентрировать внимание на том, что желательно пользоваться заводскими приборами. Если эксплуатировать что-то иное, то могут быть не учтены определённые аспекты (или неправильно приняты во внимание), что обернётся проблемами в будущем

Практические примеры

Часто любители автозвука подключают вторую батарею для увеличения емкости. При этом обычно одна АКБ находится под капотом, а вторая ставится в багажник. Данное соединение является параллельным, напряжение на выходе такое, как и у одного накопителя, – 12 вольт. При этом вместительность сборки будет равна сумме емкостей батарей, входящих в нее.

Теперь давайте рассмотрим, как соединить два аккумулятора параллельно. Схема такого соединения представлена на рисунке ниже.

Здесь буквой «Г» обозначен генератор. Своим минусовым выводом он соединен с корпусом автомобиля, а плюсовым — с соответствующим выводом АКБ. В данном примере АКБ1 – это аккумулятор, расположенный под капотом. Отрицательный вывод этой батареи также подключен к металлическому корпусу автомобиля.

Вторая батарея — та, что находится в багажнике, — обозначена на схеме АКБ2. Ее положительная клемма соединена с плюсовым выходом первой батареи. Отрицательный вывод соединяется с корпусом авто.

Для предотвращения короткого замыкания необходимо установить два предохранителя. На схеме они обозначены F1 и F2. Они располагаются на расстоянии 15-20 сантиметров от плюсовой клеммы. Подробно о данном методе соединения можно посмотреть в видео:

Иногда также используется последовательно-параллельное соединение аккумуляторов. Обычно оно применяется для питания бортовой сети грузовых автомобилей. Напряжение бортовой сети у них 24 вольта. К тому же для их питания нужны батареи большой вместительности. Решить одновременно две эти задачи поможет смешанное соединение. Схема такого соединения представлена на рисунке.

Существуют особенности последовательного соединения литиевых батарей. Эти АКБ очень чувствительны к перезаряду, а среди аккумуляторов даже из одной партии будут изделия, немного отличающимися по емкости. Поэтому, когда одна батарея уже будет заряжена, остальные еще будут пополняться энергией. И первый зарядившийся АКБ окажется перезаряженным, что плохо скажется на его долговечности. Чтобы избежать этого, используются балансировочные платы, они же BMS.

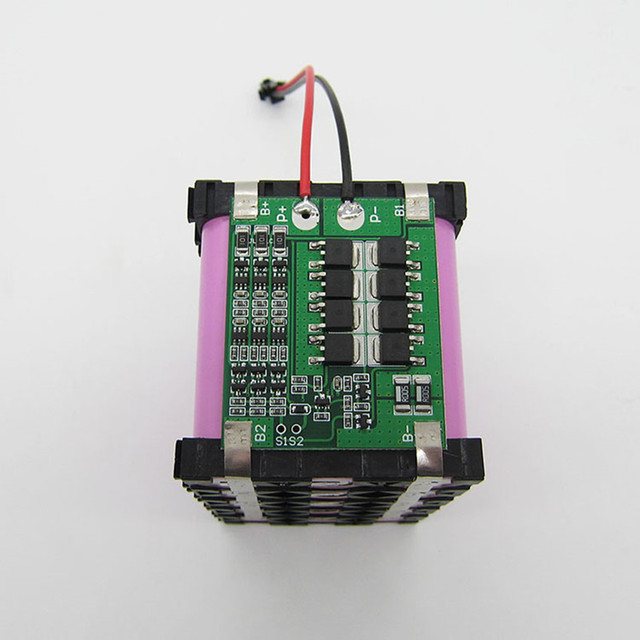

Чаще всего балансир представляет собой ограничитель напряжения. Он сравнивает разность потенциалов на литиевом элементе с эталонным значением. Когда это напряжение превысит пороговое, откроется ключевой транзистор, подключенный параллельно батареи, и большая часть тока будет течь через него, что практически остановит заряд литиевого элемента.

При параллельном подключении никакой балансировки не требуется.

Читайте далее:

Схемы самодельного power bank в домашних условиях

Как переделать шуруповерт на литий ионные аккумуляторы

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Что такое литий-ионный аккумулятор и как он работает?

Как правильно заряжать li-ion аккумуляторы

Можно ли соединять последовательно свинцовые аккумуляторы разной емкости?

Известно, что
внутреннее сопротивление аккумуляторов, изготовленных по одной технологии, примерно обратно пропорционально
емкости аккумулятора. Поэтому, при протекании тока через
последовательную аккумуляторную батарею, на
свинцовых аккумуляторах разной емкости будут разные напряжения. Опасно ли это для отдельных
аккумуляторов и для аккумуляторной батареи в целом? Рассмотрим
по-отдельности режимы разряда и зарядки свинцовых аккумуляторов.

Предположим, мы
заряжаем последовательную аккумуляторную батарею, состоящую из семи 12-вольтовых

свинцовых аккумуляторов емкостью по 10 А*час и одного 12-вольтового
свинцового аккумулятора емкостью 8 А*час. В начале все
аккумуляторы разряжены. Зарядное устройство реализует алгоритм
зарядки I-U с начальным током 1 А и конечным напряжением 110 В (13.8 В в среднем на
аккумулятор).

По данным производителя, при
зарядке аккумуляторов постоянным током, напряжение на
аккумуляторе

свинцовом аккумуляторе в 8 А*час будет около 12.3 В, а на всех
аккумуляторах емкостью 10 А*час – примерно по 12 В на каждом.
Начало зарядки абсолютно безопасно для всех 8
аккумуляторов.

Примерно через 10 часов напряжение на
аккумуляторе емкостью 8 А*час достигнет 13.8 вольт.
Аккумулятор в этот момент будет заряжен примерно на 80%. Остальные
аккумуляторы будут заряжены примерно на 70%, а напряжение на каждом из них будет около 13.2 В.

Аккумулятор емкостью 8 А*час уже нужно переводить в режим стабилизации
напряжения, но это невозможно – ведь суммарное напряжение на аккумуляторной батарее еще не достигло конечного
напряжения 110 В, а составляет примерно 13.2 * 7 + 13.8 = 106.2 В. Поэтому все
аккумуляторы емкостью 10 А*час будут продолжать
заряжаться, суммарное напряжение продолжит расти, а вместе с ним и напряжение на
аккумуляторе емкостью 8 А*час.

Еще через 3-4 часа, напряжение на аккумуляторной батарее достигнет предела – 110 В.
Это напряжение разделится следующим образом: на
аккумуляторах емкостью 10 А*час будет чуть больше 13.5 В, а на

аккумуляторе емкостью 8 А*час – больше 15 В. Система рекомбинации газов,
выделяющихся в этом аккумуляторе, перестанет справляться c нагрузкой, предохранительные клапаны

аккумулятора откроются, аккумулятор начнет терять воду, а с ней и
емкость. В то же время, все
аккумуляторы емкостью 10 А*час будут недозаряжены. Следовательно, при
зарядке свинцовых аккумуляторов соединенные последовательно

аккумуляторы разной емкости будут все больше и больше расходиться по своим параметрам – ″разбегаться″.

Рассмотрим теперь разряд все той же аккумуляторной батареи из 8
свинцовых аккумуляторов током 1 А. Пусть система построена так, что при уменьшении напряжения до 84 В срабатывает
защита от глубокого разряда, и разряд прекращается. Начальное состояние всех
свинцовых аккумуляторов – ″полностью заряжены″. Через 7-8 часов после начала разряда,
аккумулятор емкостью 8 А*час полностью разрядится. Напряжение на нем составит 10.5 В.
Напряжение на остальных аккумуляторах батареи будет в это время чуть больше 11 В на каждом.
Значит суммарное напряжение на аккумуляторной батарее еще далеко от конечного
напряжения разряда 84 В и составляет примерно 10.5 * 7 + 11.1 = 88,2 В. Поэтому вся аккумуляторная батарея продолжит разряжаться, в том числе и многострадальный
аккумулятор емкостью 8 А*час. Напряжение на нем будет очень быстро падать,
в то время, как остальные свинцовые аккумуляторы практически не будут разряжаться. Когда напряжение
на нем достигнет примерно 7 В, система отключит нагрузку, но будет уже поздно – аккумулятор
будет в состоянии глубокого разряда и потеряет часть
емкости.

Для чего соединяют источники питания

Соединяя между собой отдельные источники питания, можно получить несколько выгод:

• Поднять напряжение питания.
• Уменьшить или увеличить ток в цепи потребителя.
• Увеличить общую ёмкость сборки батарей.

Потребляемая мощность равна произведению напряжения, приложенного к потребителю и протекающего в цепи тока.

Таким образом, увеличивая напряжение питания, можно снизить нагрузку на провода от протекающего тока. Легко можно заметить, что чем больше параметр тока, тем сильнее греются проводники. Нагрев не производит никакой работы, а значит, суммарный коэффициент полезного действия электрического устройства снижается.

Основные характеристики заряжаемых батарей

Прежде чем приступить к «опытам» и соединить аккумуляторы, надо понять, какими характеристиками они обладают и что даёт каждый из видов соединений.

Первая характеристика номинальное напряжение. Параметр определяет, какое напряжение может быть между положительной и отрицательной клеммами. Характеристика эта не постоянная и номинальное значение выдаётся в цепь только от полностью заряженного источника питания, по мере разряда и под нагрузкой электродвижущая сила (ЭДС) снижается.

На сегодняшний день самыми популярными значениями являются 1,2, 2,4, 6 или 12 Вольт.

Подключая несколько источников последовательно, достигают повышенного напряжения на выходе сборки.

Ёмкость показывает, какое количество электричества устройство способно выдать до достижения минимального допустимого уровня разряда и измеряется в Ампер/часах.

Например, обозначение 50 А/ч говорит о том, что при токе равном 1А, батарея будет обеспечивать питание 50 часов, или при токе 2 А проработает 25 часов до следующей зарядки.

Представленный расчёт примерный и действует только для малых токов разряда. Повышенный ток быстрее разряжает аккумулятор. Уточнить характеристику можно по прилагаемым к изделиям диаграммам разрядных характеристик.

Пример характеристики разряда в зависимости от тока нагрузки

Общая ёмкость при любом из видов подключений будет равна суммарным показателям всех включённых в цепь аккумуляторов.

Особенности и схемы последовательного и параллельного соединения

Каждая из схем имеет свои особенности, которые нужно учитывать, чтобы АКБ не вышли из строя.

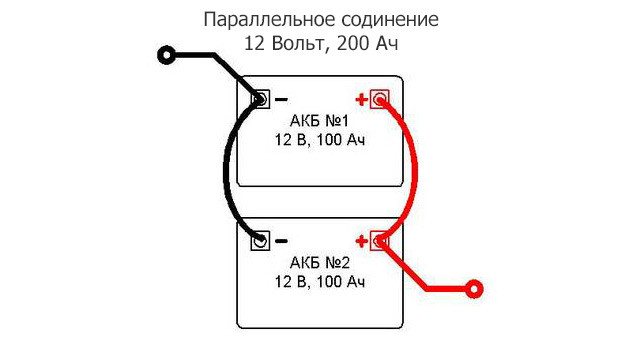

Параллельное соединение — для увеличения ёмкости

При параллельном подключении аккумуляторов ёмкость складывается. Например, если подключить 5 накопителей на 1200 мАч, то получим 5 х 1200 = 6000 мАч. При параллельном соединении напряжение, выдаваемое этой конструкцией, будет таким же, как и у одного элемента конструкции.

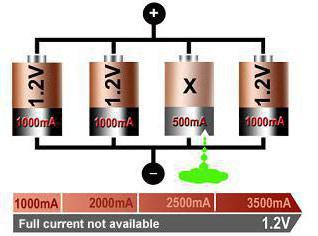

В параллельную сборку можно объединять аккумуляторы только с одинаковым напряжением. Если этот показатель будет отличаться, то один из АКБ будет отдавать больший ток, и возникнет перегрузка. При условии равенства потенциалов можно объединять параллельно накопители разной ёмкости. Но если это равенство будет нарушено, пострадает накопитель меньшей емкости. Если напряжение на нем будет больше, чем на остальных, то через него будет протекать большой ток. Если меньше, то он будет заряжаться в режиме перегрузки.

Последовательное соединение — для увеличения напряжения

При последовательном соединении ёмкость сборки такая же, как и у одного аккумулятора, входящего в цепочку, а напряжение равно суммарной разности потенциалов всех элементов конструкции.

Объединять между собой можно только накопители одинаковой ёмкости. Давайте разберемся, почему.

При последовательном соединении сила тока на всех элементах цепи одинаковая, а разность потенциалов может различаться. Внутреннее сопротивление накопителя зависит от его ёмкости. При увеличении электрической вместительности сопротивление уменьшается. Поэтому при использовании АКБ разной емкости во время зарядки напряжение на одном накопителе будет выше допустимого, а при разрядке — ниже.

Давайте рассмотрим такой случай: есть конструкция из 10 элементов разной емкости, 5 из которых рассчитаны на 20 Ач, а один — на 10 Ач. Заряжать их будем током 2 А. Отрегулируем зарядное устройство так, чтобы оно отключалось при разности потенциалов 138 В (по 13,8 В на одну батарею).

При зарядке АКБ небольшой вместительности будет заряжаться быстрее. И когда она будет заряжена, остальные АКБ еще будут пополняться энергией. Произойдет перезаряд и электролит может закипеть, что может привести к возгоранию или взрыву. К тому же это отрицательно скажется на времени жизни аккумулятора.

При разряде такой сборки АКБ малой ёмкости разрядится раньше, когда остальные еще будут отдавать энергию. Произойдет глубокий разряд накопителя, это приведет к сульфатация пластин, что станет причиной быстрого износа батареи.

Смешанная схема

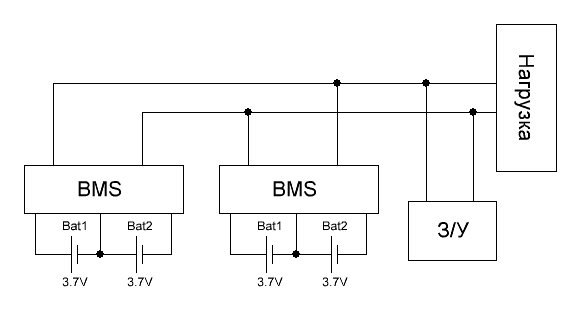

В комбинированной схеме подключения соединение аккумуляторов происходит последовательно и параллельно. Она нужна для того, чтобы одновременно увеличить и емкость, и разность потенциалов.

Подключение накопителей может происходить по такому сценарию:

• сначала подключаем последовательно столько аккумуляторов, сколько необходимо, чтобы обеспечить требуемую разность потенциалов;
• потом параллельно подключаем нужное количество сборок для обеспечения требуемой вместимости.

Можно ли и как правильно соединять обычные батарейки

Обычные батарейки можно подключать последовательно. Именно такое подключение используется во многих бытовых электрических приборах, например, в пульте дистанционного управления, детских игрушках, радиоприемниках.

Последовательное соединение батареек использовать не рекомендуется, потому что подобрать две батарейки с одинаковым напряжением невозможно. Между выводами возникнут разность потенциалов и паразитный ток, который будет разряжать одну из батареек. При последовательном соединении аккумуляторов одна из батарей будет просто заряжать другую, но батарейки не могут заряжаться.

Видео о подключении батареек:

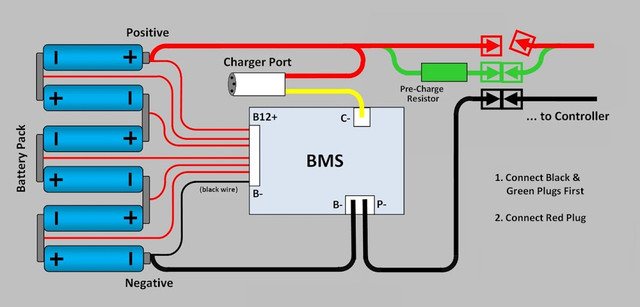

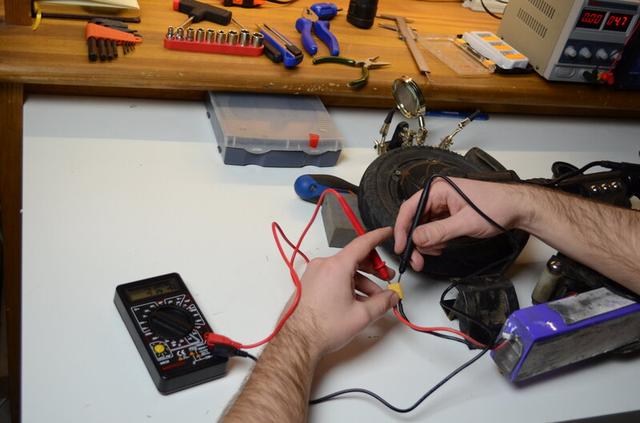

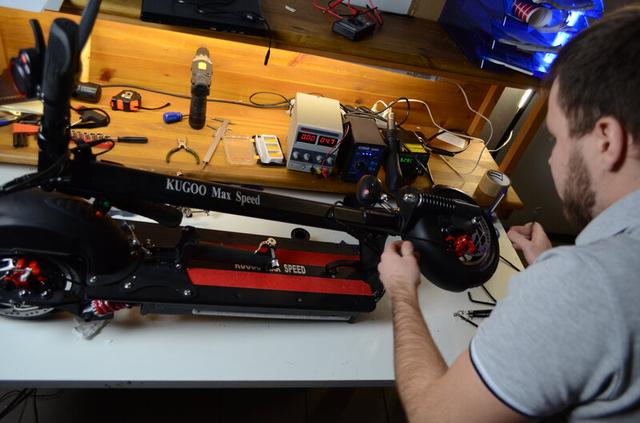

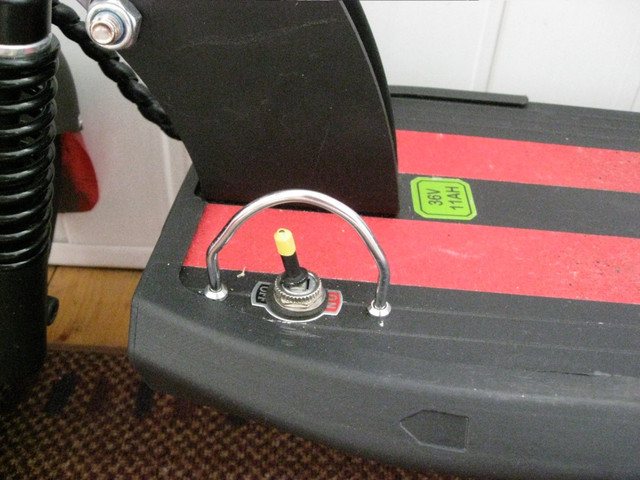

Как подключить второй аккумулятор к электросамокату

Схема подключения дополнительного аккумулятора зависит от того, какая преследуется цель. Это может быть увеличение емкости батареи, повышение напряжения либо сочетание обеих этих характеристик.

Любители электротранспорта как правило хотят увеличить емкость штатной батареи или подключить дополнительную.

В таких случаях для комплектования батареи применяется параллельное соединение аккумуляторов. Такой способ подключения позволяет увеличить емкость питающего устройства вашего электротранспорта.

Параллельное соединение осуществляется путем подключения однополюсных выводов источников тока: плюсовой и минусовой выводы подключаем к штатной батарее (плюс к плюсу и минус к минусу). Суммарная электрическая емкость подключенной таким способом батареи будет равна сумме электрических емкостей входящих в схему.

При условии, что на обоих аккумуляторах установлена BMS.

Заряд двух параллельно соединенных акб с bms

При параллельном подключении лучше всего использовать равнозаряженные акб. Расход емкости будет происходить относительно равномерно с двух аккумуляторов.

Можно подключить через переключатель тогда расход батареи будет происходить поочередно.

Суть платы BMS (Battery Management System) – система управления батареей. Так или иначе она обеспечивает корректную работу аккумуляторов в данном устройстве, начиная с простых плат защиты или балансировки, заканчивая сложными микроконтроллерными устройствами, подсчитывающими ток разряда и количество циклов заряда.

То, что продаётся повсеместно, условно можно разделить на четыре категории:

• балансиры
• защиты (по току, напряжению)
• платы, обеспечивающие заряд (да, они тоже считаются устройствами BMS)
• те или иные комбинации вышеперечисленных вариантов, вплоть до объединения всего в одно устройство

Чем функциональней и многопрофильней защита – тем больше ресурс работы вашего аккумулятора.

Если вам достался аккумулятор без платы BMS, этот набор ячеек необходимо подключать к штатной батареи, чтобы за зарядом-разрядом следила штатная бмс.

Решили подключить дополнительный аккумулятор, выбирайте в разделе запчасти.

Наш сервисный центр предлагает профессиональный ремонт электросамокатов Kugoo, услуги по гарантийному и послегарантийному обслуживанию электротранспорта

Контакты нашей мастерской

Адрес: Москва, ул. Кировоградская, дом 9 корпус 1

Телефон:

Электронная почта:

Время работы мастерской: ПН — ПТ: с 10:00 до 20:00, СУБ: с 10:00 до 20:00, ВСК: с 10:00 до 20:00.

Почему есть ограничения?

свинцово-кислотной батареи.

Итак, для успешного протекания необходимой электрохимической реакции необходимо обеспечить её качественным электролитом

Важно также совершение процесса в верхних слоях и отвод продуктов. В этом значительным образом помогает активная масса пластин аккумулятора

Ведь благодаря ей легче подводится и отводится вещество, участвующее в реакции. Но по мере перемещения «ресурсных материалов» вниз всё начинает происходить медленнее. Активно сказывается и то, что в электролите появляется сера. Поэтому соединение аккумуляторов параллельно предпочтительным является только когда батарея заряжена. Чем ниже реальный показатель напряжения, тем опаснее работа источников питания разной емкости. Поэтому желательным является обеспечение своевременного питания. Лучше всего будет не давать емкости упасть меньше 1/3 номинала.

Повышение напряжения с одновременным увеличением емкости АКБ

Ярким примером смешанного или комбинированного соединения аккумуляторов в комплекс с необходимыми показателями рабочего напряжения и электрической емкости служат источники питания машин с электрическим приводом.

Тяговые аккумуляторные батареи для обеспечения работы приводных и управляющих двигателей электроприводных машин и механизмов комплектуются именно по такой схеме. Достаточно подробно о способах соединения АКБ изложено в этом видео:

Комбинированное соединение подразумевает использование в коммутационной схеме одновременно последовательного и параллельного способов подключения. Возможны два варианта:

1. Сначала методом последовательного соединения источников подготавливаются батареи с требуемым рабочим напряжением. На втором этапе параллельно коммутируется необходимое количество подготовленных сборок для обеспечения потребной электрической емкости.

2. Во втором варианте параллельной коммутацией предварительно набираются батареи с требуемой емкостью. После этого устройства соединяются последовательно до достижения необходимого рабочего напряжения.

Схема последовательно-параллельного соединения аккумуляторных батарей наиболее часто применяемая, так как современные батареи для автономного энергообеспечения домов имеют номинальное напряжение 3,4 В

Комплектование АКБ комбинированным способом позволяет формировать источники питания, напряжение и электрическая емкость которых ограничивается только занимаемым ими рабочим пространством.
