Принцип работы дизеля

Кратко о дизельном двигателе

В дизельном двигателе воздух и топливо подаются отдельно друг от друга. Сначала в цилиндры подается воздух, который сжимается и нагревается до очень высокой температуры — около 800 градусов по Цельсию, затем в камеру сгорания с помощью форсунок под давлением поступает топливо, которое воспламеняется от высокой температуры воздуха в цилиндрах.

Именно из-за такого процесса шумность дизельного двигателя возрастает. Хотелось бы отметить, что в современных автомобилях шум от дизельного двигателя практически не слышен в салоне.

Конструкция дизельного двигателя мало отличается от конструкции бензинового двигателя. Заметная разница между ними — вес и габариты двигателя. Дизельный двигатель имеет большие вес и размер за счет того, что многие детали в нем усилены из-за высокой степени сжатия, то есть для того, чтобы выдерживать высокие нагрузки.

У дизельных двигателей нет привычной для бензиновых двигателей системы со свечами зажигания, в дизеле есть свечи накаливания, которые подогревают воздух в камере сгорания.

Камеры сгорания в дизельных двигателях бывают дух типов:

1. Неразделенные;
2. Разделенные.

Разделенные камеры сгорания выполняются по-разному, в зависимости от того, как образуется смесь.

• Форкамерный, или предкамерный процесс — при этом процессе топливо подается в камеру, которая связана с цилиндром небольшими каналами, размер которых подобран таким образом, чтобы возникала большая разница давлений при сжатии и разрежении. За счет того, что топливо ударяется о стенки, оно смешивается с воздухом, воспламеняется и перемещается в основную камеру для сгорания.
• Вихрекамерный процесс — при этом процессе воздух попадает в камеру, которая является полой сферой, закручивается в ней в виде вихря. Топливо впрыскивается в эту камеру и перемешивается с воздухом.

Разделенные камеры сгорания снижается нагрузка на поршни за счет двухэтапного сгорания топлива, следовательно, двигатель будет работать мягче. Но недостатком такого процесса является больший расход топлива.

Дизельные двигатели с неразделенной камерой сгорания не так давно применялись только на грузовых автомобилях. Но разработчики постарались внедрить электронные системы управления для топлива, и теперь на легковых автомобилях современности устанавливаются двигатели только с таким процессом сгорания топлива.

Такие двигатели называют еще дизелями с непосредственным впрыском.

Суть их работы такова. Камера сгорания находится в днище поршня, а впрыск топлива производится непосредственно в цилиндр.

Многие водители боятся приобретать автомобили с дизельным двигателям из-за того, что в морозы они плохо заводится или не заводятся вообще. Но это предрассудки. Современные дизельные двигатели ничем не уступают бензиновым в плане холодного пуска.

Дизельные автомобили более безопасные

На протяжении многих лет было доказано что дизельное топливо значительно безопаснее бензина по нескольким причинам. Во-первых, солярка меньше подвержена легкому воспламенению (возгоранию) по сравнению с бензином. Например, дизельное топливо как правило не воспламеняется при воздействии на него высокого источника тепла.

Во-вторых, дизельное топливо не выделяет опасных паров, как бензин. В итоге вероятность воспламенения паров, что может вызвать пожар автомобиля значительно ниже в дизельных транспортных средствах чем в бензиновых.

Все эти факторы делают дизельные автомобили намного безопаснее на дороге. Например, в случае ДТП.

Преимущества и недостатки.

Мощность КПД современных дизелей составляет 40-45 %, а некоторых образцов – 50%. Несомненным плюсом таких двигателей являются низкие требования к качеству топлива, что позволяет использовать не самые дорогие нефтяные продукты для работы механизма.

При использовании дизелей в автомобилях, такой двигатель дает высокий вращающийся момент, при низких оборотах самого механизма, что делает авто комфортным в движении. Благодаря этому данный тип движка и популярен в промышленных автомобилях, где ценится мощь механизма.

Дизельные двигатели имеют гораздо меньшую вероятность возгорания, благодаря нелетучему топливу, что делает их максимально безопасными при эксплуатации. Именно дизельные двигатели стали залогом для прогресса военной бронированной техники, делая ее максимально безопасной для экипажа.

Недостатков у дизеля также хватает, и заключаются они в топливе, которое имеет свойство застаиваться в зимнее время, и выводит механизм из строя. Плюс ко всему, дизельные двигатели делают слишком много вредных выбросов в атмосферу, что и стало причиной борьбы экологов с данным типом механизма. Само изготовление дизельного двигателя обходится производителям дороже, чем бензинового, что заметно отображается на бюджетных затратах производства.

Эти основные моменты и послужили причиной того, что количество дизельных двигателей в мировом машиностроительстве будет уменьшаться и, с большой долей вероятности, ограничится лишь промышленным автопромом, где дизель является незаменимым агрегатом. Но, именно дизель оставил глубокий след в процессе создания автопромышленности, как таковой, и всегда будет оставаться важнейшим прорывом в мировой автомобильной инженерии.

Конструкция

Принцип работы дизельного двигателя заключается в преобразовании возвратно-поступательных движений кривошипно-шатунного механизма в механическую работу.

Способ приготовления и воспламенения топливной смеси – это то, чем отличается дизельный двигатель от бензинового. В камерах сгорания бензиновых моторов, приготовленная заранее топливно-воздушная смесь воспламеняется с помощью подаваемой свечой зажигания искры.

Особенность дизельного двигателя заключается в том, что смесеобразование происходит непосредственно в камере сгорания. Рабочий такт осуществляется путем впрыскивания под огромным давлением дозированной порции топлива. В конце такта сжатия реакция нагретого воздуха с дизтопливом приводит к воспламенению рабочей смеси.

Двухтактный дизельный двигатель имеет более узкую сферу применения.
Использование одноцилиндрового и многоцилиндрового дизелей такого типа имеет ряд конструктивных недостатков:

• неэффективную продувку цилиндров;
• повышенный расход масла при активном использовании;
• залегание поршневых колец в условиях высокотемпературной эксплуатации и прочие.

Двухтактный дизельный двигатель с противоположным размещением поршневой группы имеет высокую первоначальную стоимость и очень сложен в обслуживании. Установка такого агрегата целесообразна лишь на морских судах. В таких условиях, благодаря небольшим габаритам, малой массе и большей мощности при идентичных оборотах и рабочем объеме, двухтактный дизельный двигатель более предпочтителен.

Одноцилиндровый агрегат внутреннего сгорания широко применяется в домашнем хозяйстве в качестве электрогенератора, двигателя для мотоблоков и самоходных шасси.

Такой тип получения энергии налагает определённые условия на устройство дизельного двигателя. Он не нуждается в бензонасосе, свечах, катушке зажигания, высоковольтных проводах и прочих узлах, жизненно необходимых для нормальной работы бензинового ДВС.

В нагнетании и подачи дизтоплива участвуют: топливный насос высокого давления и форсунки. Для облегчения холодного пуска современные моторы используют свечи накала, которые предварительно подогревают воздух в камере сгорания. Во многих автомобилях в баке устанавливается вспомогательный насос. Задача топливного насоса низкого давления в том, чтобы прокачать топливо от бака к топливной аппаратуре.

Принцип работы и устройство двигателя

Двигатель внутреннего сгорания называется так потому что топливо воспламеняется непосредственно внутри его рабочей камеры, а не в дополнительных внешних носителях.

Принцип работы ДВС основан на физическом эффекте теплового расширения газов, образующихся в процессе сгорания топливно-воздушной смеси под давлением внутри цилиндров двигателя.

Выделяемая в этом процессе энергия преобразуется в механическую работу.

В процессе эволюции ДВС выделились несколько типов двигателей, их классификация и общее устройство:

• Поршневые двигатели внутреннего сгорания. В них рабочая камера находится внутри цилиндров, а тепловая энергия преобразуется в механическую работу посредством кривошипно-шатунного механизма, передающего энергию движения на коленчатый вал. Поршневые моторы делятся, в свою очередь, на:
  • карбюраторные, в которых воздушно-топливная смесь формируется в карбюраторе, впрыскивается в цилиндр и воспламеняется там искрой от свечи зажигания;
  • инжекторные, в которых смесь подаётся напрямую во впускной коллектор, через специальные форсунки, под контролем электронного блока управления, и также воспламеняется посредством свечи;
  • дизельные, в которых воспламенение воздушно-топливной смеси происходит без свечи, посредством сжатия воздуха, который от давления нагревается до температуры, превышающей температуру горения, а топливо впрыскивается в цилиндры через форсунки.
• Роторно-поршневые двигатели внутреннего сгорания. Здесь тепловая энергия преобразуется в механическую работу посредством вращения рабочими газами ротора специальной формы и профиля. Ротор движется по «планетарной траектории» внутри рабочей камеры, имеющей форму «восьмёрки», и выполняет функции как поршня, так и ГРМ (газораспределительного механизма), и коленчатого вала.
• Газотурбинные двигатели внутреннего сгорания. Особенности их устройства заключаются в преображении тепловой энергии в механическую работу с помощью вращения ротора со специальными клиновидными лопатками, который приводит в движение вал турбины.

Дизельные моторы без дополнительных модификаций могут работать на синтетическом топливе

Еще одно главное преимущество дизельных двигателей- это возможность работать на синтетическом топливе, без каких-либо существенных изменений в конструкции силового агрегата. Бензиновые же двигатели также могут работать на альтернативном топливе. Но для этого необходимы значительные изменения в конструкции силового агрегата. Иначе бензиновый двигатель работающий на альтернативном топливе быстро выйдет из строя.

В настоящий момент мировая промышленность экспериментирует с биобутанолом, который отлично подходит в виде синтетического биотоплива для бензиновых автомобилей. Этот вид топлива возможно не будет причинять бензиновым автомобилям никого вреда без проведения каких-либо изменений в конструкции двигателя.

Но несмотря на это дизельные моторы уже сегодня могут работать без доработок на многих видах альтернативного топлива. Так что преимущество очевидно.

Части системы дизельного двигателя, механизм его действия

Дизель состоит из:

• бака для горючего,
• насоса, подкачивающего дизтопливо,
• фильтров,
• топливного насоса, который подает горючее под высоким давлением,
• свечи накаливания
• основной части двигателя, которой является форсунка.

Подкачивающий насос отвечает за забор дизельного топлива из бака и отправляет его в топливный насос, а сам этот насос для подачи горючего под давлением – состоит из нескольких секций (их столько же, сколько двигатель ДВС имеет цилиндров – одна секция отвечает за обслуживание одного цилиндра).

Устройство насоса для подачи горючего под воздействием давления таково: внутри него по низу во всю длину располагается вал с кулачками, который совершает вращения от распредвала мотора. Кулачки воздействуют на толкатели, заставляющие функционировать плунжер (поршень). Поднимаясь, плунжер способствует давлению горючего в цилиндре. Таким образом и происходит выталкивание горючего посредством ТНВД в ту главную рабочую часть двигателя, которой и является форсунка.

Поступающему в магистраль дизельному топливу необходимо давление, чтобы продвинуться к форсунке для распыления через нее. Для этого и нужен поршень – он захватывает горючее внизу и продвигает к секционной верхушке. Поступающее под напором – горючее уже может качественно распыляться в камере сгорания. В этом насосе сила давления достигает 2000 атмосфер.

Одна из функций плунжера – контролировать объем подачи дизтоплива на форсунку своей двигающейся частью, открывающей и закрывающей канальца внутри него, эта часть соединяется с педалью, отвечающей за подачу газа в салоне машины. То, насколько открыты каналы подачи горючего и его объем – обусловлено углом, под которым повернут поршень. Его поворот осуществляет рейка, соединяющаяся с педалью газа.

Вверху насоса, подающего под давлением горючее, расположен клапан, он устроен так, чтобы открываться под давлением и захлопываться, если оно мало. Таким образом, когда поршень внизу, клапан – в захлопнутом положении, и горючее из шланга, к которому подсоединена форсунка, поступать в насос не может. Давление, образующееся в секции, достаточно для впрыскивания горючего в цилиндр, тогда топливо и доставляется по шлангу в форсунку, а она – производит распыление его в цилиндре.

Минусы турбины на дизельном двигателе

Как и любое устройство, у турбины есть свои положительные характеристики (которые были описаны выше), так и недостатки. К минусам можно отнести в первую очередь увеличенный расход топлива, особенно это касается неправильно отрегулированных агрегатов. Второй минус — чувствительность к качеству топлива, что особенно актуально в российских условиях. Дело в том, что некачественный дизель может привести к детонации. Отметим и другие недостатки:

• общее удорожание двигателя;
• повышенная требовательность к моторному маслу;
• масло и фильтры приходится менять чаще (примерно каждые 5-6 тыс. км);
• нужно часто менять воздушный фильтр;
• ресурс турбины на дизельном двигателе значительно ниже, чем на бензиновом (из-за более высокой температуры выхлопа);
• средний ресурс агрегата составляет 200-250 тыс. км, после чего потребуется замена или, как минимум, капитальный ремонт;
• достаточно сложный ремонт, провести его среднестатистическому автовладельцу самому не получится.

Однако стоит отметить, что плюсы всё-таки перевешивают минусы. В противном случае турбины не пользовались бы такой большой популярностью.

Как работает турбонаддув дизельного двигателя

Ротор турбины и крыльчатка компрессора жестко закреплены на одном валу. Таким образом, скорость вращения ротора передается крыльчатке. Круг замыкается:

• Через компрессор воздух из атмосферы, смешиваясь с топливом, подается в цилиндры двигателя;
• Смесь сгорает, приводя в движение поршни, и образовавшиеся в результате газы поступают в выпускной коллектор;
• Здесь они принимаются в корпус турбины, разгоняются в канале и на выходе взаимодействуют с ротором, заставляя его вращаться;
• Ротор через вал передает вращение крыльчатке компрессора, которая всасывает в корпус атмосферный воздух.

Получается взаимосвязанная схема работы, когда количество всасываемого воздуха зависит от скорости вращения крыльчатки и, наоборот, крыльчатка вращается быстрее при большем количестве забираемого воздуха.

Принцип работы турбонаддува имеет два момента, называемые турбоямой и турбоподхватом.

Первый момент характеризуется задержкой в работе турбины после увеличения подачи топлива нажатием на педаль газа, так как для разгона ротора выхлопными газами требуется время.

Вслед за турбоямой наступает момент турбоподхвата, когда разогнавшийся ротор резко увеличивает подачу воздуха в цилиндры, повышая мощность двигателя.

Плюсы и минусы дизельного мотора

Как и любой другой тип силового агрегата, дизельный мотор имеет положительные и отрицательные черты. К «плюсам» современного дизеля относят:

• экономичность;
• хорошую тягу в широком диапазоне оборотов;
• больший, чем у бензинового аналога, ресурс;
• меньшее количество вредных выбросов.

Дизель не лишен и недостатков:

• моторы, не оснащенные свечами накаливания, плохо заводятся в мороз;
• дизель дороже и сложнее в обслуживании;
• высокие требования к качеству и своевременности обслуживания;
• высокие требования к качеству расходных материалов;
• большая, чем у бензиновых движков, шумность работы.

Турбояма

В процессе работы турбина может совершать до 200 тысяч оборотов в минуту. Раскрутить ее до необходимой скорости вращения моментально невозможно. Это приводит к появлению т.н. турбоямы, когда с момента нажатия на педаль газа до начала интенсивного разгона проходит некоторое время (1-2 секунды).

Проблема решается доработкой турбинного механизма и установкой нескольких крыльчаток разного размера. При этом маленькие крыльчатки раскручиваются моментально, после чего их догоняют элементы большого размера. Такой подход позволяет практически полностью ликвидировать турбояму.

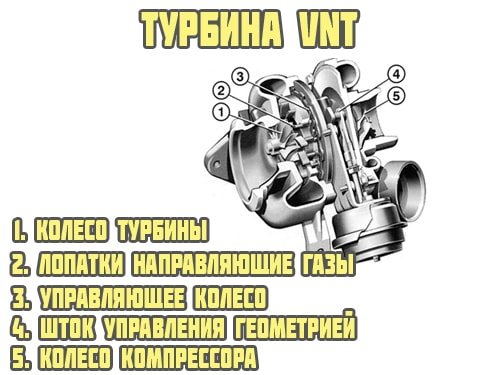

Также производятся турбины с изменяемой геометрией, VNT (Variable Nozzle Turbine), призванные решать те же проблемы. В настоящий момент существует большое количество модификаций подобного типа турбин. Коррекция геометрии успешно справляется и с обратной ситуацией, когда оборотов и воздуха становится слишком много и необходимо притормозить обороты крыльчатки.

Бензиновые двигатели и их устройство

Принцип работы бензинового силового агрегата состоит в следующем: небольшой объем топливной смеси поступает в камеру сгорания, там происходит ее воспламенение и взрыв, в результате которого высвобождается определенная энергия.

В двигателе внутреннего сгорания таких взрывов происходит несколько сотен за минуту.

Расширяющийся в камере сгорания газ давит на поршень (М), который при помощи шатуна (N) вращает коленвал (P).

Цикл работы бензинового двигателя состоит из следующих этапов:

• Впускной такт. В этот момент начинается движение поршня вниз, происходит открытие впускного клапана. В цилиндр поступает топливовоздушная смесь.

• Сжатие. Поршень начинает двигаться вверх, тем самым сжимает смесь в цилиндрах, что необходимо для выделения большей энергии при последующем взрыве.

• Рабочий такт. Когда поршень поднимается до верхней мертвой точки в цилиндре, в работу включается свеча зажигания и поджигает топливную смесь. После взрыва поршень движется уже вниз.

• Выпускной такт. После достижения поршнем крайней нижней точки, происходит открытие выпускного клапана, через который продукты сгорания и уходят из камеры.

После выхода продуктов сгорания начинается новый цикл работы ДВС.

Результат работы силового агрегата – получение вращательного движения, которое оптимально подходит для проворота колес машины. Достигается это за счет использования коленчатого вала, который и преобразует линейную энергию во вращение.

Устройство и основные детали бензиновых ДВС

Цилиндр – важнейшая часть бензинового мотора, в котором происходит движение поршня, вызванное взрывом топливной смеси. В описанном выше примере речь идет об одном цилиндре. Такое устройство может иметь двигатель моторной лодки или сенокосилки. В моторах же автомобилей цилиндров больше – три, четыре, пять, шесть, восемь, двенадцать и более.

Расположение цилиндров в ДВС может быть следующим:

— рядным:

— V-образным:

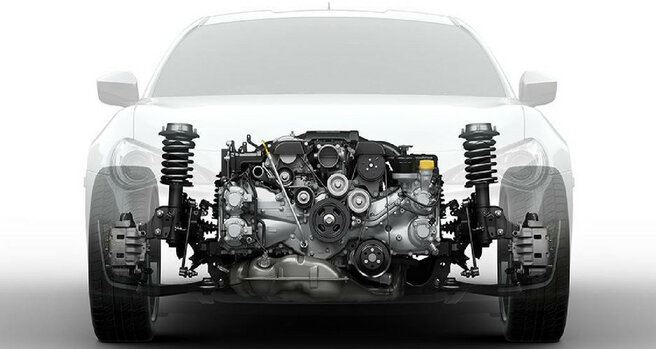

— оппозитным (цилиндры горизонтально располагаются друг напротив друга):

Каждое расположение цилиндров имеет свои плюсы и минусы, из которых складывается характеристики тех или иных двигателей и затраты на их производство.

Более низкая стоимость владения

Кто-то может поспорить с этим преимуществом, так как в некоторых случаях стоимость технического обслуживания и ремонта дизельных автомобилей значительно превышает стоимость ТО бензиновых. И это действительно неоспоримый факт. Но в совокупности стоимость владения дизельным автомобилем значительно меньше бензинового аналога. Особенно на тех рынках где наблюдается повышенный спрос на дизельные машины. Дело в том, что в стоимости владения всегда нужно учитывать потерю рыночной стоимости автомобиля на подержанном рынке и естественный износ запчастей в процессе эксплуатации ТС. Как правило дизельные автомобили теряют в цене намного медленнее чем бензиновые аналоги. Также из-за более долговечных деталей двигателя дизельные автомобили имеют более долгий срок службы, что конечно позволяет тратить значительно меньше денег на ремонт автомобиля.

Так что в долгосрочном периоде (от 5 лет и выше) владение дизельной машиной более выгодное чем бензиновой. Правда стоит отметить, что стоимость дизельных моделей как правило значительно выше бензиновых. Но если вы будете долго владеть автомобилем и будете проезжать 20 000-30 000 км в год, то эта переплата окупиться за счет экономии топлива.

Патент

История изобретения началась — на основании собственных расчетов Дизель написал небольшую брошюру о принципе работы предлагаемого им двигателя и принес в патентное ведомство заявку на свою идею. Через год заявка была удовлетворена. С патентом и брошюрой в руках Дизель принялся искать предприятие для реализации своих замыслов. Наиболее благоприятные условия предложило предприятие Машиненфабрик Аугсбург-Мюнхен, или сокращенно MAN.

Рудольф Дизель Фото: Источник

Предприятие обязалось нести все расходы по реализации патента, да еще платить Дизелю чрезвычайно высокую зарплату, пока он проводит испытания, — 800 марок в месяц. MAN приобрел права на производство, но без права переуступать другим.

Выбираем тип двигателя: дизель или бензин?

Так уж получилось, что лучшим изобретением человечества в области автомобильных двигателей по прежнему остается ДВС – двигатель внутреннего сгорания. Инженеры постоянно предпринимают попытки устанавливать на автомобиль электрический двигатель, но проблема с его питанием пока не решена, поэтому электромотор на автомобилях пока в серьез воспринимать нельзя.

Итак, двигатели внутреннего сгорания делятся на дизельные и бензиновые, а отличаются они вот чем:

• Бензиновый двигатель работает на бензине (марки бензина: А-92, А-95, А-98 и т.д.) и для воспламенения топливной смеси в двигателе используется электрическая искра.
• Дизельный двигатель работает на дизельном топливе (оно же солярка, дизтопливо), никакой искры там не используется, а топливо само воспламеняется в нужный момент, из-за высокого давления в цилиндре.

Дизельные моторы начали ставить на легковушки относительно недавно, уже после того, как они хорошенько прижились на тракторах и грузовиках, поэтому и сейчас дизеля в шутку называют «тракторами». А бензиновые моторы для воспламенения топлива используют электрическую систему зажигания (которая на дизелях просто отсутствует), за что их в шутку называют «зажигалками».

И дизель и бензиновый мотор являются двигателями внутреннего сгорания (ДВС), то есть движение в них возникает в результате сгорания топлива внутри двигателя. Разница лишь в том, что в бензин воспламеняется электрической искрой от свечи, а дизельное топливо вспыхивает от давления. При сгорании топлива выделяются газы, их объем увеличивается и толкает детали двигателя (поршни), так энергия сгорающего топлива переходит в энергию движения.

Кроме дизеля и бензина есть еще электрические двигатели (это пока совсем экзотика) и гибридные силовые установки (ДВС + электромотор). Однако и те и другие имеют существенные недостатки, поэтому, уважаемые читатели, я Вам настоятельно рекомендую остановить свой выбор на дизельном или бензиновом двигателе. Как правильно выбрать тип двигателя внутреннего сгорания читайте в статье какой двигатель выбрать: дизельный или бензиновый.

В дизельных двигателях турбина получает больше энергии

Мы живем в удивительное время, когда буквально на глазах в мире исчезают атмосферные двигатели. На их смену приходят турбо моторы, которые намного эффективней и мощней своих предшественников. Так что совсем скоро большинство автопроизводителей откажутся от обычных силовых агрегатов в пользу турбо технологий.

С самого начала появления турбин инженеры столкнулись с проблемой, связанной с питанием турбокомпрессора. Как правило крыльчатка турбины вращается за счет энергии получаемой от выхлопных газов автомобиля. Если же сравнивать бензиновые и дизельные автомобили, то турбины в дизельных моторах работают более эффективны, так как в дизельном автомобиле количество выхлопных газов гораздо больше. Именно поэтому турбокомпрессор дизельного мотора выдают максимальную мощность намного раньше бензиновых автомобилей. То есть уже на низких оборотах владельцы дизельных автомобилей начинают ощущать максимальную мощность и крутящий момент.

Volkswagen 1.9 TDI VP

Первая версия турбодизеля 1.9 TDI, известного своей долговечностью, имела ТНВД с маркировкой VP (от немецкого Verteiler Pumpe) или VEP (Verteiler Einspritzpumpe). Двигатель впечатлил своей выдающейся долговечностью — особенно в версии мощностью 90 л.с. с наиболее упрощенной конструкцией (версия, отмеченная символом 1Z, даже не имела двухмассового маховика).

К достоинствам двигателя 1.9 TDI VP также относились простота ремонта и устойчивость к качеству топлива. По сей день двигатель ценится на вторичном рынке. На выбор были варианты, развивающие 90 л.с. и 210 Нм или 110 л.с. и 235 Нм. Они сжигают почти такое же количество топлива, но более мощный двигатель намного маневреннее. По прочности он аналогичен 90 1.9 TDI, но из-за более сложного оборудования его ремонт обходится дороже.

Дизельные двигатели надежнее чем бензиновые

За последние более чем 50 лет дизельные моторы зарекомендовали себя надежнее чем их бензиновые конкуренты. Главной особенностью дизельного мотора является отсутствие в дизельной машине системы зажигания, работающей от высокого напряжения. В итоге в дизельной машине отсутствуют радиочастотные помехи от линии высокого напряжения, которые часто становятся виновниками проблем с электроникой автомобиля.

Также считается что большинство внутренних компонентов дизельного двигателя имеют более долгий срок службы. И это действительно так, поскольку из-за более высокой степени сжатия компоненты дизельного силового агрегата изначально более долговечны.

Именно поэтому в мире очень много дизельных автомобилей с пробегом около 1 млн. километров и немного бензиновых с таким же пробегом.

Есть правда один минус дизельных моторов, который раньше не давал покоя поклонникам мощных автомобилей. Дело в том, что у дизельных двигателей старых поколений на каждый литр объема мотора была очень маленькая мощность. Но к счастью инженеры решили эту проблему с появлением на рынке турбин. В итоге почти все современные дизельные моторы оснащаются турбинами, которые позволили им сравняться по мощности (а порой даже превзойти) с бензиновыми аналогами. В том числе с развитием технологий в современных дизелях удалось минимизировать практически все недостатки, которые преследовали дизельные моторы долгое время.

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

1. ГРМ (механизм регулировки фаз газораспределения);
2. Система смазки;
3. Система охлаждения;
4. Система подачи топлива;
5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

• Распределительный вал;
• Впускные и выпускные клапаны с пружинами и направляющими втулками;
• Детали привода клапанов;
• Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

• Масляный картер (поддон);
• Насос подачи масла;
• Масляный фильтр с редукционным клапаном;
• Маслопроводы;
• Масляный щуп (индикатор уровня масла);
• Указатель давления в системе;
• Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

• Рубашка охлаждения двигателя;
• Насос (помпа);
• Термостат;
• Радиатор;
• Вентилятор;
• Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

• Топливный бак;
• Датчик уровня топлива;
• Фильтры очистки топлива — грубой и тонкой;
• Топливные трубопроводы;
• Впускной коллектор;
• Воздушные патрубки;
• Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

• Выпускной коллектор;
• Приемная труба глушителя;
• Резонатор;
• Глушитель;
• Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Правила эксплуатации

Чтобы в полной мере использовать ресурс турбины дизельного мотора и продлить ее срок службы, необходимо выполнять ряд условий:

• Регулярно менять масло в системе, чтобы не допустить попадания абразива в маслопровод и его засорения.
• Применять только качественное масло, имеющее сертификат, той марки, которая соответствует указанной в паспортных данных двигателя.
• Прогревать мотор перед началом движения и не давать холодному двигателю высоких нагрузок.
• Никогда резко не отключать движок, а после остановки автомобиля давать ему возможность поработать несколько секунд на холостых оборотах.
