Замена бензонасоса ваз 2113, 2114, 2115

Замена насоса на ВАЗ

Когда все вышеописанные меры не помогли, то придется серьезно заняться именно бензонасосом. В частности, однозначно надо очистить первичный фильтр, а замену самого узла производят только при необходимости, когда нет никаких сомнений, что он пришел в негодность.

Порядок выполнения замены таков:

• отключите от аккумулятора минусовый разъем;
• демонтируйте заднее сиденье;
• снимите лючок;
• отсоедините два крайних провода, подающие питание и топливопровод;
• отвинтите болты, держащие насос;
• вытащите его.

Не торопитесь снять узел с ВАЗ-2114 инжектор, действуйте осторожно – есть риск повредить поплавок. Очистите сеточку фильтра и смонтируйте новый бензонасос, действуя в обратном порядке

После установки необходимо проверить, будет ли он работать. Включите зажигание и запустите двигатель. Далее измерьте манометром давление в системе

Очистите сеточку фильтра и смонтируйте новый бензонасос, действуя в обратном порядке. После установки необходимо проверить, будет ли он работать. Включите зажигание и запустите двигатель. Далее измерьте манометром давление в системе.

Симптомы выхода из строя реле топливного насоса

Заподозрить неисправность данного элемента можно по следующим признакам:

• Двигатель не заводится. Иногда он может не запускаться вообще или заводиться плохо, не с первого раза. При этом аккумулятор заведомо исправен и заряжен;
• Мотор троит. Нестабильную работу силового агрегата легко услышать;
• После кратковременной работы, двигатель глохнет. Даже если машина завелась, она может заглохнуть через непродолжительное время. Это происходит, как на холостых оборотах, так и в движении;
• После поворота ключа не слышен характерный щелчок. Звук топливного насоса знаком каждому водителю. Он раздаётся при каждом запуске мотора. Его отсутствие часто указывает на выход из строя этой детали;
• Давление в топливной рампе заметно упало. Нормой для двигателей объёмом 1,5 литра считается значение в 300 кПа, а для 1,6 л – примерно 380 кПа.

Обычно указанные выше симптомы говорят о поломке релюшки или предохранителя топливного насоса, но нельзя  исключать и другие причины. Это – плохие контакты, проводка или бензонасос. Чаще всего найти виновника не составит труда самому автомобилисту. Поэтому обращаться на СТО с этой проблемой приходится лишь в крайних случаях, когда ничего не помогает.

Почему отключается бензонасос после прогрева двигателя на ВАЗ 2114

Есть проблема, не пойму в чем дело! Движок заводится и работает нормально, без нареканий. Когда двигатель прогреется, через некоторое время отключается бензонасос и не реагирует на зажигание. Минут 15 — 20 постоит и опять начинает работать. В чем проблема?

Точно сказать о том, что является проблемой того, что бензонасос на ВАЗ 2114 отключается после прогрева двигателя, невозможно из-за недостаточности описания, и все же мы рассмотрим варианты, от чего может такое происходить.

Причины при этом можно разделить на две части – механические и электрические. Причем часто одна часть может стать следствием второй.

Одной из простейших неисправностей, которая может дать такой результат – засорение системы вентиляции топливного бака. Крышка бака не является герметичной, в ней имеются дренажные отверстия, через которые проходит воздух. Здесь все очень просто – воздух нужен, чтобы в баке не создавалось разрежение по мере расхода топлива. Если же дренажные отверстия будут забиты, по мере увеличения разрежения в баке из-за недостаточно поступающего количества воздуха, насосу будет сложнее закачивать в систему топливо. Это приводит к увеличению нагрузки на нем и на реле его включения. При достижении критической нагрузки реле просто отключает насос.

А теперь как все происходит на авто: пока машина стоит, воздух все же проникает в бак и давление в нем выравнивается. После запуска мотора бензонасос активно качает топливо, а поскольку воздух не поступает в нужном количестве, то появляется разрежение. По мере прогрева двигателя, разрежение увеличивается и возрастает нагрузка на бензонасос и реле. Чтобы предотвратить выход из строя насоса в «один прекрасный момент» реле отключает питание цепи.

Стоит постоять 15-20 минут, воздух снова поступает в бак, выравнивая давление, и весь цикл происходит по новой.

Примерно такой же результат может давать забитая сетка топливоприемника бензонасоса. Но здесь уже все происходит не из-за недостатка воздуха, а потому что насосу необходимо подавать определенное количество топлива, а через засоренную сетку сделать это очень сложно. Он начинает работать под нагрузкой и реле через время отключает питание. Тоже может происходить из-за засорения топливного фильтра.

Проблемы могут быть и в самом бензонасосе. Подгорание проводов, подходящих к нему, недостаточная масса, износ или повреждение электромотора создает повышенную нагрузку на реле бензонасоса, из-за чего через определенное время происходит срабатывание.

После того, как двигатель заглохнет, необходимо сразу же найти его реле и проверить его температуру рукой. Если элемент сильно горячий, то это сигнал к тому, что вся цепь работает под сильной нагрузкой. А вот что является причиной нагрева – необходимо еще определить.

Расположено же оно на ВАЗ 2114 с пассажирской стороны, под боковой декоративной панелью центральной консоли. Там располагается три реле и предохранители к ним. Реле бензонасоса установлено посредине.

Проверяя температуру, сразу же следует оценить состояние предохранителя, а также контакта самого реле в посадочном месте. Кстати, этот элемент тоже может выйти из строя, из-за чего работа его будет некорректной. Проверить работоспособность несложно, достаточно замкнуть его контакты сразу после того, как двигатель заглохнет. Если бензонасос при этом начнет работать, то реле необходимо заменить.

Если с этим элементом все в порядке, а неисправность проявляется, далее причину следует искать в составных элементах топливной системы. Проверяется производительность насоса и пропускная способность фильтра. Ведь из-за излишней нагрузки на насос из-за неисправности, засорения фильтра, сетки топливоприемника или системы вентиляции бака, реле будет через определенное время отключать насос, чтобы предотвратить перегорание.

Еще один элемент, который следует проверить – датчик положения коленчатого вала. Изначально может показаться, что именно к системе подачи топлива ДПКВ отношения не имеет, но это не так. Ведь на основании показаний этого элемента электронный блок управляет системой питания и цепью подачи топлива тоже. При некорректной работе или повреждении проводки, идущей к датчику, блок может в определенные моменты отключать питание насоса.

В общем, при поиске причины следует отталкиваться от реле и предохранителя, а далее уже проверять как механическую, так и электрическую составляющие цепи элементов подачи топлива.

Рекомендуем

• Замена ремня генератора на ВАЗ 2114
• Самостоятельная замена датчика давления масла на ВАЗ 2114
• Обозначение значков на панели приборов ВАЗ 2114
• Правильная натяжка цепи ГРМ на ВАЗ 2107

Топливный насос ВАЗ 2110 – частая причина поломки

В новых моделях ВАЗ 2110 используются инжекторные двигатели, которые сегодня так популярны. Чтобы уверенно ездить на любом авто, нужно знать, что в нем может поломаться, чтобы быстро устранить поломку или предотвратить ее. Топливный насос ВАЗ 2110 – это одно из самых уязвимых мест этого автомобиля. Если должным образом не следить за топливной системой, он быстро выходит из строя.

Топливный насос в инжекторных двигателях очень важен, так как именно он питает нужным давлением топливные форсунки. Если давления не будет или оно будет неправильным, форсунки будут подавать топливо в двигатель в неправильной дозировке.

Давление топлива измеряют в топливной рампе с помощью специального прибора.

По-сути прибор для измерения давления топлива на ВАЗ 2110 – это тот же манометр, только для измерения давления жидкости. Если давление в рампе на ВАЗ 2110 не вписывается в значения 3.6-4 атмосфер, значит авто неисправно и его нужно срочно ремонтировать, так как это может привести к выходу из строя топливного насоса, если он уже не накрылся.

Симптомы поломок ВАЗ 2110

Если вдруг автомобиль начал дергаться на высоких или средних оборотах, это говорит о падении давления топлива в рампе. Это же касается и того случая, когда у двигателя появляются провалы, или он вообще глохнет.

Давление топлива в системе может падать не только при выходе из строя топливного насоса, но также и при выходе из строя РДТ или даже самих форсунок.

Бензонасос на ВАЗ 2110 постоянно качает бензин, пока работает двигатель. При этом лишний бензин просто возвращается обратно в бензобак по обратному каналу. Именно на этом канале установлен обратный клапан. Чтобы его проверить, используют манометр. После того как двигатель заглушен, давление бензина должно падать постепенно, а не резко. Чем медленнее падает давление, тем качественнее клапан РДТ.

Проверяем топливный насос

На ВАЗ 2110 бензонасос находится прямо на бензобаке, чтобы его проверить, нужно выполнить несколько действий. Прежде всего, нужно прислушаться, как работает топливный насос, если он работает не равномерно, значит, имеются проблемы.

Прежде чем проверять бензонасос, нужно проверить топливные фильтры, так как именно они чаще всего являются всему причиной. При чистом фильтре стрелка манометра должна немного дрожать при работающем насосе, если же вдруг стрелка отклоняется в пределах 0.3 атмосфер или более, то возможно фильтр забит и его нужно менять.

Помимо всего вышесказанного систему можно проверить и без манометра, для этого отключается бензопровод и вставляется в чистую емкость. После подачи питания на топливный насос он за минуту должен накачать не менее 1.5 литров бензина.

Более профессионально проверяют бензонасос с помощью манометра, измеряя его давление. По мере износа давление бензонасоса падает, и автомобиль значительно теряет свой потенциал. Чтобы проверить давление именно топливного насоса, нужно подключить манометр и пережать плоскогубцами шланг обратного направления бензина. Если давление находится не ниже 4 атмосфер, значит насос в порядке.

Еще можно раскрутить двигатель до 3000 оборотов и смотреть на показатели манометра. Давление ни в коем случае не должно при этом падать.

Если вдруг из строя вышел все-таки топливный насос, то его придется менять, и жалеть для своего ВАЗ 2110 не стоит. При поломке в очередной раз этого насоса поехать на авто не выйдет. Для замены лучше всего выбирать качественные импортные насосы, который могут выдавать до 7 атмосфер. Такой насос не только будет служить дольше, он будет еще и улучшать качество смесеобразования при выходе из форсунки.

«Лайки» в соц. сетях:

С какими проблемами можно столкнуться при замене

Основная проблема, возникающая при замене топливного насоса — отсутствие ожидаемого результата: подачи топлива нет, или она производится с перебоями.

Поэтому перед началом всех работ необходимо убедиться, что проблема действительно в самом насосе. Ведь слабая подача топлива может быть вызвана забитым фильтром тонкой очистки, проблемами с топливопроводами — иногда они могут просто перегнуться где-то в неожиданном месте, загрязненными форсунками на топливной рампе.

Даже не замененный вовремя воздушный фильтр или закоксованная дроссельная заслонка могут вызывать эффекты, внешне похожие на недостаточную подачу топлива. Но наиболее частая проблема — плохой контакт в электрическом разъеме топливного модуля или банально сгоревший предохранитель.

Удачи вам и вашему другу-автомобилю! Будьте всегда здоровы!

ПРИНЦИП ДЕЙСТВИЯ СИСТЕМЫ

Топливная система ВАЗ 2114, в сравнении с иномарками, выполнена довольно просто, благодаря чему достигнут высокий уровень её надежности и выносливости. В 2114 стоит инжектор для впрыска бензина в камеры сгорания. Наличие инжектора предусматривает сложную систему дозирования топлива, за которую отвечает ЭБУ контролер(электронный блок управления).

Топливный насос ВАЗ 2114 приводится в действие электроникой. Сам момент впрыска высчитывается благодаря сенсорам, определяющим расположение коленвала автомобиля. При включении бензонасоса топливо через транспортную систему подается к фильтрам, где происходит его очистка от примесей, после фильтров – к топливной рампе.

Топливная рампа – часть впускного коллектора, в которой происходит смешивание бензина с газом в пропорции 1 к 15 (увеличение, либо уменьшение количества газа можно настроить вручную, однако оптимальный расход бензина наблюдается именно при вышеуказанном соотношении). Далее смесь подается в форсунки, после которых попадает в камеры сгорания.

Проверка предохранителя

Перегорание предохранителей ЭБН – явление нередкое в цепи погружного бензонасоса. Причин, которые приводят это защитное устройство в негодность, несколько, и прежде чем устанавливать новый предохранитель, необходимо их устранить:

• Замыкание в электрической цепи происходит по причине перетирания изоляции проводов (редко), и вследствие прогорания проводки из-за слабых контактов. Это случается гораздо чаще;
• Выход из строя реле бензонасоса увеличивает нагрузку на предохранитель;
• Низкое качество самого предохранителя. Не стоит экономить на коммутационных приспособлениях. Эти маленькие детальки стоят недорого, и экономия окажется незначительной. Поэтому, выбирая предохранители, следует отдавать предпочтение известным и проверенным производителям. Нельзя также ставить предохранители с меньшей силой тока, чем это предписано автопроизводителем. Сила тока указывается на коробке монтажного блока. Для бензонасоса выбирают предохранитель 15А.

Выбор и замена топливного насоса

Российские автовладельцы отдают предпочтение бензонасосам фирмы BOSH. Покупать новый насос следует только в специализированных магазинах. Оригинальный товар должен быть упакован в плотную полиэтиленовую плёнку, заполненную специальным консервирующим маслом. При этом фирменный насос BOSH не может стоить дешевле 2 тыс. рублей.

Видео: как отличить оригинал от подделки

Для замены электрического бензонасоса на ВАЗ 2114/2115 понадобятся:

1. отвёртка с крестообразной битой;
2. тонкая шлицевая отвёртка;
3. ключ или головка на 7;
4. ключ на 10;
5. ключ на 17.

Видео: демонтаж топливного насоса

Последовательность действий следующая:

• С помощью ключа на 10 снимите минусовую клемму с аккумулятора.
• Откройте пробку бензобака для снижения в нём давления.
• Снимите подушку заднего сиденья и отогните ковролин и звукоизоляцию.

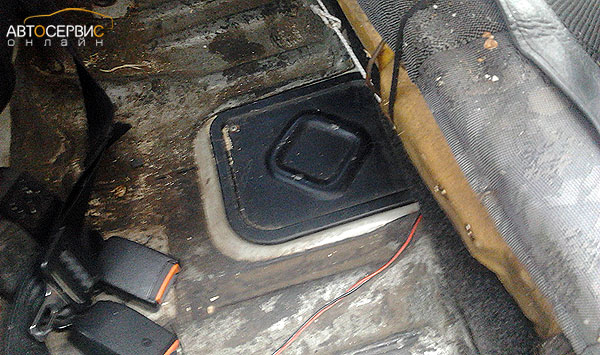

Лючок топливного модуля расположен под задним сиденьем

• Отвёрткой открутите два шурупа крепления лючка топливного модуля и снимите его.

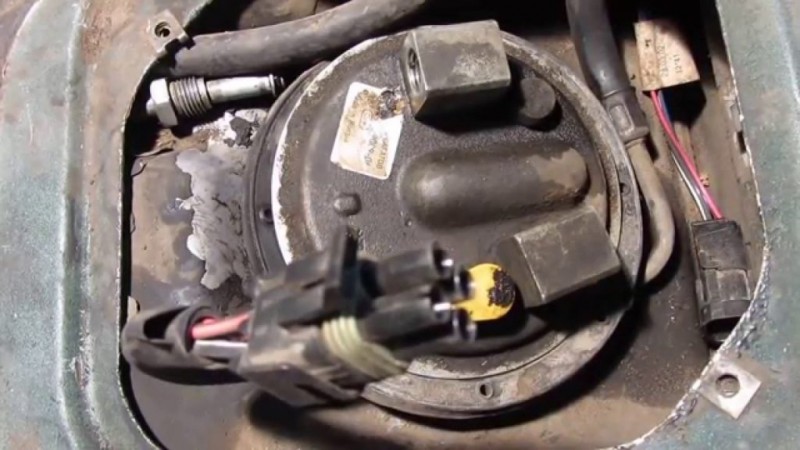

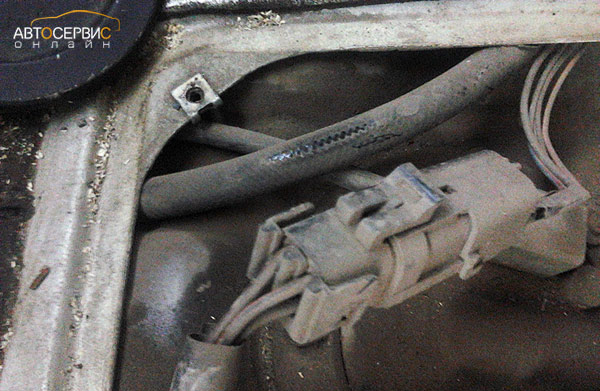

• Отсоедините разъём питания.

Отсоединение электрического разъема от топливного модуля

Ключом на 17 открутите гайки на трубках топливопроводов. Отсоединяем трубки от штуцеров и разводим их в стороны.

Ключом на 17 открутите гайки на трубках топливопроводов

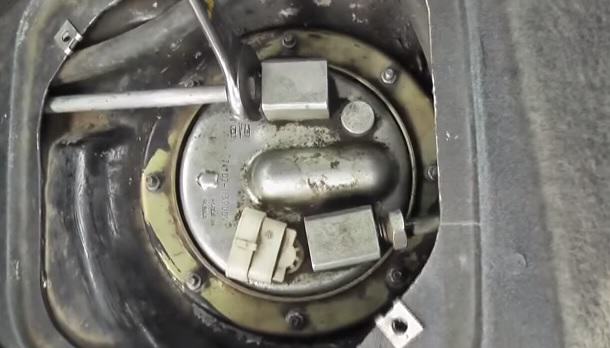

Головкой на 7 открутите восемь гаек крепления крышки топливного модуля.

Головкой на 7 открутите восемь гаек крепления крышки модуля

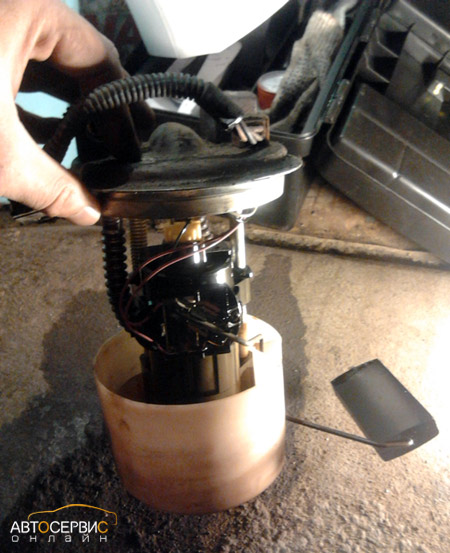

Снимите прижимное кольцо и извлеките топливный модуль.

Извлечение топливного модуля из бензобака

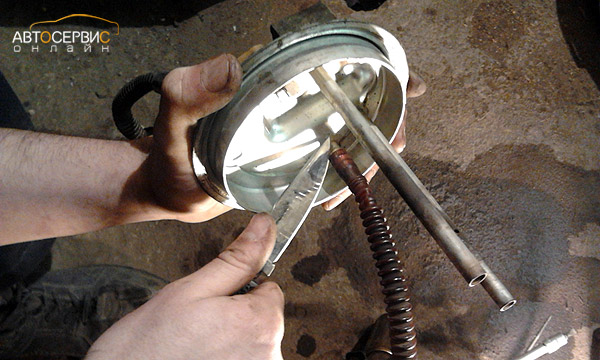

• Тонкой шлицевой отвёрткой отсоедините топливный фильтр грубой очистки.

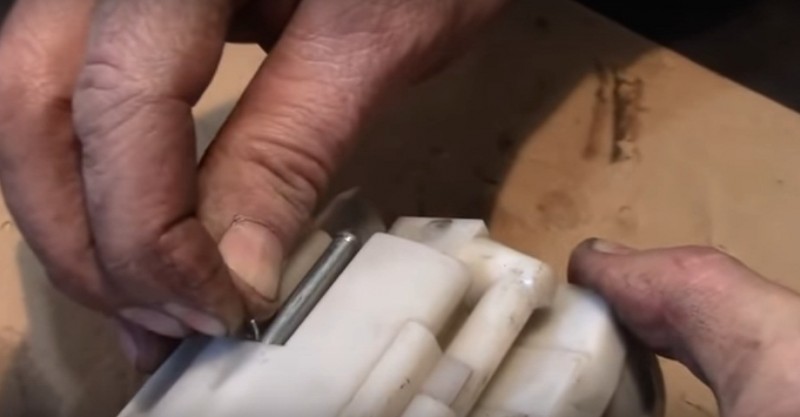

• Этой же отвёрткой снимите стопорные кольца на направляющих стакана.

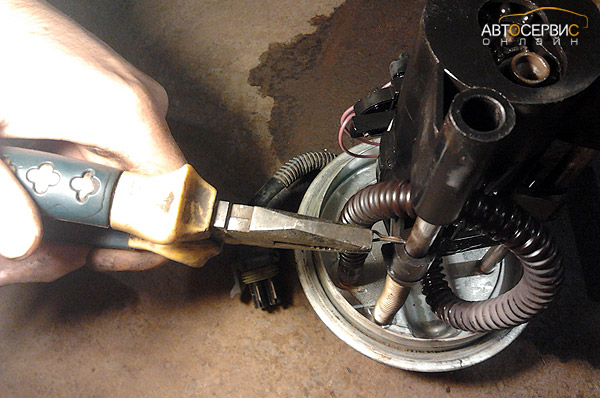

При помощи отвёртки снимите стопорные кольца с направляющих

Отсоедините топливные трубки от штуцеров крышки.

Топливные трубки будет проще отсоединить, если их нагреть

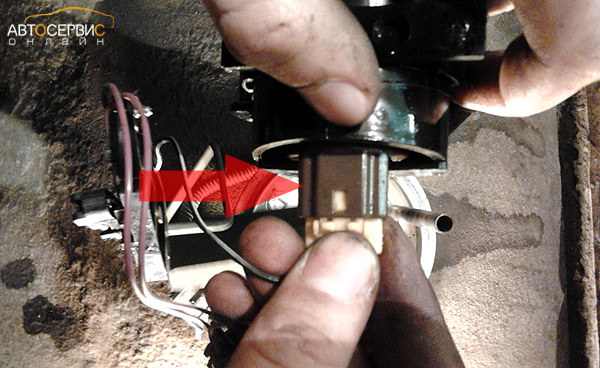

• Отсоедините электрический разъём.
• Снимите стакан с направляющих.

Отсоединив трубки и провода, снимите стакан с направляющих

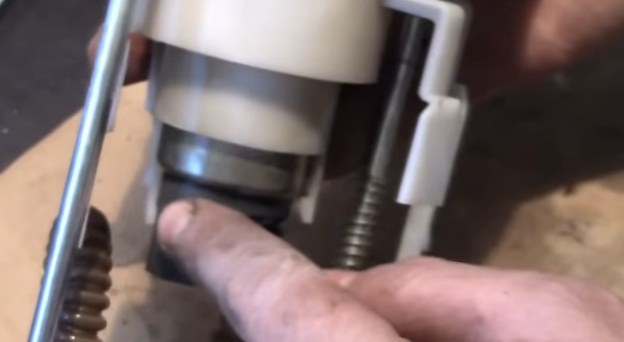

Шлицевой отвёрткой отведите защёлки, фиксирующие электробензонасос, в стороны и извлеките его.

Чтобы снять бензонасос, необходимо развести защелки в стороны

1. Установите новый насос.
2. Повторите все операции в обратном порядке.

Если при разборке топливного модуля обнаружилось, что фильтр грубой очистки засорён, его следует заменить. Замене также подлежит и датчик уровня топлива с поплавком, если показания на передней панели не соответствуют действительности.

Таким образом, провести диагностику и заменить топливный насос автомобиля ВАЗ 2114/2115 довольно просто. А для того, чтобы насос служил долго, всегда заправляйтесь только качественным бензином.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2106 падают обороты при прогреве

Какой лучше радиатор печки медный или алюминиевый на ваз 2114

Как правильно прокачать тормоза на ваз

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Установка гидроусилителя на ваз 2107

Эур на ваз 2114 своими руками

ВАЗ 2115 расход топлива на 100 км пути, технические характеристики

Каким бензином заправлять ваз 2115. Рекомендации производителя

ПРИНЦИП РАБОТЫ ОСНОВНЫХ ЭЛЕМЕНТОВ ТОПЛИВНОГО АГРЕГАТА

Топливная система ВАЗ 2114

ЕМКОСТЬ ДЛЯ ХРАНЕНИЯ ГОРЮЧИХ МАТЕРИАЛОВ

Стальная, состоит из двух прочно сваренных частей, горловина, через которую попадает горючее, соединена с баком резиновым патрубком и фиксируется хомутами.

БЕНЗОНАСОС

Это инструмент с электрическим механизмом находится в баке с указателем уровня горючей смеси. Его действия координируются коробом управления двигателя, через специальное реле насоса, который подает горючее по магистрали к форсункам. На холостом ходу или полном отключении двигателя давление сохраняется, благодаря действию одностороннего фиксатора, который находится около самого агрегата.

Система питания ВАЗ 2114 имеет регулятор давления топлива и форсунки. Подача напряжения к ним проводится от аккумуляторной батареи через основное реле. Таким образом, численность движущей жидкости обозначается длительностью импульсов, которые вырабатываются агрегатом управления двигателя и передаются на форсунки.

РАМПА

Находится на впускном коллекторе, в нее входят элемент контроля горючего и клапана давления с подпружинной диафрагмой. Она в свою очередь делит корпус регулятора на 2 части: топливная регулирует давление горючей смеси, воздушная – за счет разряжения воздуха подымает мембрану и производит постоянные показатели давления топлива в рампе.

При старте двигателя происходит уменьшение разряжения за заслонкой, диафрагма закрывает клапан системы питания, поэтому давление возрастает. Когда разряжение максимальное, тогда давление горючего уменьшается. Регулятор неразборной, поэтому при выходе из строя его меняют на другой.

ДАТЧИК КОНТРОЛЯ ГОРЮЧЕЙ СМЕСИ

Насосный модуль имеет поплавок, который размещен в полости бака. Когда положение поплавка меняется, пропорционально происходят изменения сопротивления агрегата. Согласно определенному сигналу, указатель количества топлива на приборной панели отображает наличие горючего в системе.

Почему датчик часто выходит из строя?

В связи с:

• хрупкостью корпуса;
• частых перепадов температур;
• образования конденсата в баке;
• при использовании некачественной горючей смеси;
• окисление контактов при нарушении герметизации.

Вот почему так важно вовремя проводить профилактические работы, чистить агрегат, менять контакты, дабы не допустить его разрушения. Поменять устройство не так-то просто. Многие маркировки являются оригинальными и уникальными, а значит, потребуются услуги профессионалов, которые также стоят не дешево

ШЛАНГИ И ТРУБОПРОВОДЫ

Такие незаменимые изделия гарантируют бесперебойную циркуляцию горючей жидкости от емкости до магистрали и форсунок, а при излишке передают остаточную жидкость обратно в цистерну. Трубопроводы расположены на днище автотранспорта, их требуется внимательно проверять, чистить, осматривать целостность, выявлять различные деформации и своевременно устранять их, дабы избежать утечки горючего, а также плохую его передачу к форсункам.

Еще одной функцией трубопроводов считается передача паров горючего от бака к отделу с активированным углем, где собираются отходы при заглушенном двигателе. После его пуска срабатывает электромагнитный прибор и пары улетучиваются в двигатель, где уничтожаются.

МАГИСТРАЛЬ

Устройство топливной системы ВАЗ 2114 включает в себя основную магистраль, которая гарантирует подачу горючего ко всем форсункам. На сегодняшний день регулятор давления горючего помещен в баке и не находится на магистрали, здесь также имеется сервисный клапан, что выполняет функцию устранения воздуха после технического осмотра автотранспорта.

Система впрыска топлива ВАЗ 2114 включает бесперебойный режим улавливания паров топлива, а гравитационный агрегат, что находится в устройстве, позволяет предотвратить вытекание горючего при аварийном расположении автомобиля.

При большом расходе воздуха двигателем интенсивнее проходит продувка системы. Фильтрующий элемент из прочного бумажного материала, после него воздух перемещается через датчик массового расхода воздуха и перемещается во впускной шланг, который ведет к дроссельному агрегату.

Таким образом, происходит функционирование режима подачи топливной жидкости двигателя с системой впрыска горючего на автомобиле ВАЗ 2114.

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ — это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

• цепь, в которую включен замок зажигания;
• цепь АКБ зарядная;
• цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

• очистители фар;
• аварийную сигнализацию;
• указатели поворота;
• очистители лобовых стекол;
• контроль исправности лампочек;
• электроподъемники;
• электрообогрев задних стекол;
• клаксон;
• фары дальней подсветки;
• фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления — ЭБУ — и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название — контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами — контроллером и датчиками — существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

• фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Бензонасос (топливный насос) – представляет собой моторчик, гоняющий бензин, создающий рабочее давление в топливной рампе автомобиля. Топливный насос входит в состав топливного модуля.

Топливный модуль

Топливный модуль представляет собой единый блок, куда входит сам насос, датчик указателя уровня топлива в сборе с пластиковым поплавком, заборная камера, фильтр (сеточка).

Топливный модуль на 1,5 и на 1,6 литровые двигатели отличаются между собой.

Топливный модуль на двигатель 2111 (1,5I) – КОД 2112-1139009-12

Топливный модуль на двигатель 11183 (1,6I) – КОД 21101-1139009-01

Признаки неисправности бензонасоса

— авто не заводится

Возможной причиной может служить нерабочий, или полу рабочий бензонасос. Бензонасос должен создавать определённое давление в топливной системы для нормальной работы. Но причиной неисправности может служить не только бензонасос, в любом случае, первым делом нужно замерить давление в топливной рампе, проверить искру и уже делать соответствующие выводы. Более подробную информацию можете найти здесь.

— бензонасос не «жужжит» после поворота ключа зажигания

Здесь скорее всего дело уже кроется в проводке к бензонасосу. Данной проблеме посвящена отдельная статья.

— перебои в работе двигателя

— автомобиль дергается на малом ходу

Опять же, сам бензонасос может быть в порядке, здесь уже проблемой может быть фильтр малой очистки (сеточка) под бензонасососм.

Какое давление должен создавать бензонасос?

Давление, создаваемое бензонасосом должно быть не менее 3,2 бар.

Рабочее давление в топливной рампе для двигателя 1,5л:

От 285 до 326 кПа

Для двигателя 1,6л:

От 375 до 390 кПа

Если же давление не соответствует рабочим показателям, то возможными причинами неисправности могут служить следующие элементы:

– фильтра малой и большой очистки

Как заменить бензонасос?

Бензонасос должен постоянно держать давление. Если на 3000 оборотах давление начинает постепенно падать – то бензонасос просто не успевает качать. Такой бензонасос нужно заменить.Чтобы заменить бензонасос, воспользуйтесь статьей

Снятие, установка и замена бензонасоса

Первое, что следует иметь в виду — все работы с топливной системой автомобиля должны производиться при отключенной минусовой клемме аккумулятора. Также неплохо бы делать это при пустом топливном баке, тем более что при снятом топливном модуле появляется возможность почистить днище бензобака от осадка.

Второе, что желательно сделать — убрать давление внутри топливопроводов, чтобы не получить струю бензина в лицо или в салон автомобиля. Это можно сделать при помощи измерительного штуцера на топливной рампе и тонкой отвертки.

Последовательность работ

Поднимаем задний диван.
Откручиваем два самореза, на которых держится крышка, закрывающая доступ к топливному модулю, отсоединяем от него электрический разъем.
Ключом на 17 откручиваем, стараясь не потерять уплотнительные кольца, два топливопровода, подключенных к насосу и отводим их в стороны.
В более новых моделях на насосе стоят клипсы, чтобы снять, нажмите на них и тяните трубки на себя.
Головкой на 10 откручиваем 8 гаек, крепящих по кругу прижимную пластину, держащую весь топливный модуль.
Осторожно вынимаем его через отверстие в бензобаке, предварительно освободив поплавок датчика уровня топлива.

Если в запасе есть новый модуль в сборе, устанавливаем его в обратной последовательности. Если необходимо заменить отдельные компоненты: сам бензонасос, датчик уровня или сеточку первичного фильтра, делаем это, разобрав корпус топливного модуля и, вынув соответствующие детали.

Эта процедура вряд ли вызовет затруднения — там все достаточно очевидно.

Для бензонасоса нового типа, нужна головка на 10 и трещетка, аналогично откручиваем по кругу кольцо и отжимаем фиксаторы топливопровода.

https://youtube.com/watch?v=ybkjMCy6iGw

Замена бензонасоса и фильтра грубой очистки на автомобилях ВАЗ 2113, 2114, 2115

Бензонасос и фильтр грубой очистки описанным в статье способом меняются аналогично также на всех ВАЗовских авто с объемом двигателя 1.5 литра.

Топливный насос расположен на всех автомобилях марки ВАЗ в баке. Он установлен в корпусе, вместе с сеточкой (фильтр грубой очистки) и указателем уровня топлива. Добраться до него легко — достаточно снять заднее сиденье и обнаружить лючок. Открутив крепление, под ним будет корпус насоса со всеми вспомогательными агрегатами.

Насос меняется после диагностики. Подробнее описано тут: проверка давления в топливной рампе на автомобиле ВАЗ. Менять по «ощущениям» и по пробегу не рекомендуется, так как без диагностики невозможно понять, возникла ли проблема с насосом или же с сеткой (кроме случаев полного отказа насоса). Так же тяжело определить срок службы. В большей части он зависит от качества бензина. Любителем ездить «на парах», при почти пустом баке насос придется менять чаще. Это связано с попаданием воздуха в топливный заборник, вследствие чего насос начинает работать на высоких оборотах и перестает охлаждаться бензином. При такой манере езды не удивляйтесь, что придется менять насос каждый год (15 тысяч километров пробега).

Если диагностика выявила неисправность насоса, то целесообразно поменять и фильтр грубой очистки. Он установлен в корпусе насоса. Если обнаружены проблемы только с сеточкой, то насос менять не требуется.

Для замены нам потребуется — из основного инструмента:

• Ключ «на 7». Лучше головка «на 7»
• Ключ «на 17»
• Ключ «на 19»
• Плоскогубцы
• Плоская отвертка
• Крестовая отвертка

Из дополнительного инструмента:

• WD-40 (или аналогичная жидкость)
• Ветошь
• Насос для подкачки колес

• Насос и сеточка (или только сеточка)
• Резиновое уплотнительное кольцо
• Шланг подачи топлива от насоса до штуцера (не обязательно, но желательно, если давно не снимали)

Итак, процедура замены насоса и фильтра грубой очистки.

1. Все работы лучше проводить с практически пустым баком. Запрещается проводить работы с баком, залитым «под горловину»!

2. Сначала стравливаем давление в топливной магистрали. В данном случае лучше сделать это, отсоединив клемму от насоса. Снимаем сиденье, откручиваем лючок:

3. Отсоединяем клемму:

4. Заводим машину и даем ей поработать, пока не заглохнет.

5. Откручиваем штуцеры ключом «на 17» (новые трубки идут «на 14»). Все соединения лучше предварительно залить WD-40.

6. Наносим WD-40 на гайки крепления корпуса насоса. После чего откручиваем 8 гаек ключом «на 7»

Обратите внимание, что на одной из них прикручена «масса» насоса:

7. Снимаем металлическое прижимное кольцо.

8. Вытаскиваем корпус насоса. Будьте осторожны! На нем установлен датчик уровня топлива. При извлечении насоса не погните указатель. Иначе показания будут неверными.

9. Снимаем резиновый уплотнитель:

10. Отсоединяем нижний стакан. Он просто отщелкивается. Как правило, в нем будет много грязи. Убираем ее ветошью и промываем. Иногда этот стакан не получается вытащить через отверстие вместе с корпусом насоса. Он просто падает в бак. Ничего страшного в этом нет (если бак залит не под завязку). Он легко достается рукой и вытаскивается после демонтажа резинового уплотнителя.

11. Снимаем фильтр грубой очистки. Просто сдергиваем его вверх. Если задача поменять только сеточку, то собираем обратно.

12. Снимаем стопорный штифт с направляющей. Вытаскиваем его плоскогубцами:

13. Отсоединяем клемму бензонасоса и уровня топлива:

14. Снимаем корпус насоса с датчиком уровня с направляющих.

15. Отсоединяем шланг от бензонасоса:

16. Если операция давно не проводилась, то резина потеряет свою эластичность. Можно нагревать ее строительным феном, но лучше поменять трубку. Чтобы быстро ее снять, срезаем ножом со штуцера в верхней части:

17. Откручиваем датчик уровня топлива крестовой отверткой (2 винта). Снимаем его с корпуса насоса:

18. Снимаем клемму с бензонасоса:

19. Разбираем корпус бензонасоса. Для этого надавливаем на 3 защелки на боковой стенке:

20. Вытаскиваем бензонасос и заменяем новым. При необходимости меняем и трубку:

21. Собираем в обратной последовательности.
