Система питания

Типы бензобаков

На данный момент существуют три основных типа – это металл, алюминий и пластик.

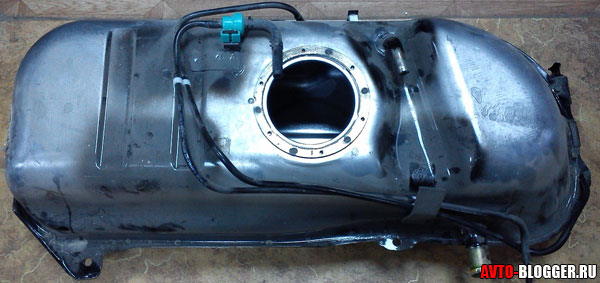

Металлические – в основном делаются из стали, производится из листов методом штамповки, затем сверху и снизу бака (или справа и слева в зависимости от конструкции) они свариваются. Нужно отметить, что применяется специальная стать, которая хорошо противостоит взрывам. Так же стоит отметить, что прекрасно гасятся удары (как говорят специалисты – прекрасная вязкость), так если вы случайно «примнете» бак, он не лопнет и конструкция в целом не деформируется.

Однако у такого типа есть большой МИНУС, со временем они начинают ржаветь и полностью могут прогнить уже через 5 – 7 лет.

Алюминиевые – появились позже, также производятся путем штамповки и сварки (однако она здесь специальная). По сути, этот материал должен был бороться с последствиями коррозии, что он прекрасно делает (машины с такими емкостями могут ходить более 15 лет), также эти варианты легче, что благотворно сказывается на расходе топлива. Однако такие бензобаки не так устойчивы к повреждениям, если их помять один раз, затем постараться выпрямить то зачастую они разрываются (лопаются в этом месте).

Третий тип, как вы, наверное уже догадались — это пластиковые бензобаки. Причем сейчас их устанавливают на 80-85% автомобилей по всему миру, даже грузовики оснащаются ими. Однако так было не всегда, бум начался только с 2005 – 2006 года. Про эти варианты я хочу поговорить подробнее.

Устройство и принцип действия

Устройство обратного клапана несложное. Весь механизм состоит из пружины, мембраны и непосредственно клапана. Клапан шарикового типа оборудован специальным седлом, которое выполняется из мягкого металла и максимально точно калибруется.

Корпус клапана снабжен тремя выходами: первый предназначен для впускного коллектора, а остальные — для выведения топлива. Топливо беспрепятственно передвигается по клапану только в одном из направлений.

Оно не имеет возможности поступать обратно в клапан благодаря создаваемому на него давлению, из-за чего он запирается. Клапан открывается благодаря перемещению пружины, возникающего в результате разряжения при увеличении оборотов двигателя. Лишнее топливо возвращается обратно в топливный бак.

Клапан топливной системы часто путают с редукционным. Чтобы избежать этого, подробно изучите инструкцию по эксплуатации автомобиля. Редукционный клапан используется в инжекторном и дизельном двигателях и осуществляет свою работу параллельно с обратным клапаном топливной системы.

Обратный клапан для дизельного топлива по принципу работы ничем не отличается от своего «собрата», используемого в бензиновых двигателях, различия могут возникнуть лишь в местах расположения этого агрегата.

Как производители рассчитывают емкость для топлива?

Считается, что в автомобиле должно быть достаточно топлива для того, чтобы он на одной заправке смог проехать 500 километров. Это негласное правило, которого придерживаются многие автопроизводители. Следовательно, емкость топливного бака будет разной для автомобилей с повышенным и пониженным потреблением топлива.

В среднем топливный бак вмещает 55-70 литров бензина, однако из-за пониженного потребления топлива малолитражных двигателей наблюдается тенденция к уменьшению емкости топливного бака. Это и логично, ведь легковому автомобилю с небольшим рабочим объемом двигателя нужно гораздо меньше топлива для того, чтобы проехать 500 км. К тому же эффективность самого топлива растет за счет повышения октанового числа и использования разных присадок, что тоже предполагает экономию и снижение емкости бака. Большой джип с прожорливым мотором «съест» гораздо больше бензина, следовательно, и топливный бак у него должен быть вместительнее.

Что касается дизеля, топливный бак машин, потребляющих солярку, часто меньше по сравнению с бензиновыми автомобилями. Это логично, так как КПД дизельного топлива выше, чем КПД бензина. Следовательно, автомобиль с 40-литровым баком, полностью заполненным дизельным топливом, проедет такое же расстояние, как и машина с полным 50-литровым баком. Но это слишком грубое сравнение.

Система вентиляции топливного бака

В топливном баке необходимо постоянное поддержание давления, равного атмосферному. За это отвечает система вентиляции бака. Современные автомобили оснащаются системой вентиляции топливного бака закрытого типа для предотвращения потенциального падения или роста давления.

Если давление в баке понизится, то может произойти его деформация. При повышенном давлении бак может просто разорваться.

• Когда происходит забор топлива из бака, в нем падает давление и возникает разрежение (вакуум). Система вентиляции качественно устраняет такой эффект. Если в баке упало давление, то предохранительный клапан впустит внутрь бака нужное количество воздуха. Такой клапан находится в крышке заливной горловины и пропускает воздух снаружи только в одном направлении.
• В процессе заправки топливом в бак попадает избыточное количество воздуха, образуются пары топлива. Система эффективно вытеснят данные избытки, которые вытесняются по специальному трубопроводу для вентиляции. Вентиляционный трубопровод расположен параллельно трубопроводу для заправки и оканчивается емкостью, в которой накапливаются пары бензина. Указанная емкость соединяется с адсорбером системы улавливания паров топлива. Вентиляционный трубопровод дополнительно имеет гравитационный клапан. Такой клапан предотвращает риск разлива топлива из бака в результате опрокидывания автомобиля или наклона до 45° и более.
• Если топливо в закрытом баке нагревается, то появляются пары бензина и давление в баке возрастает. Вентиляционная система нейтрализует повышение давления и выравнивает его до атмосферного. В данном случае напрямую задействована система улавливания паров топлива.

В целях повышения эффективности работы системы улавливания паров бензина внутри бака могут быть дополнительно установлены датчики, измеряющие температуру топлива и давление.

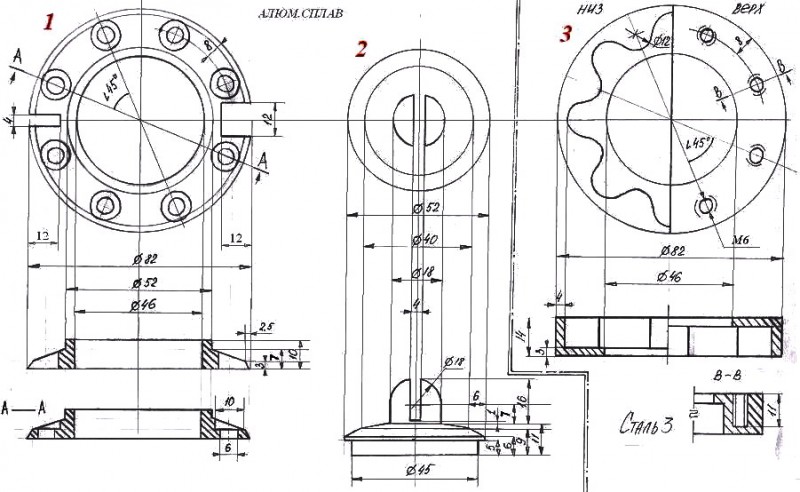

Устройство крышки топливного бака

Крышка бензобака — довольно важный элемент топливной системы автомобиля. Её устройство определяется конструкцией горловины и особенностями топливной системы. Крышки отличаются по следующим параметрам:

• по шагу резьбы;
• по типу резьбы (внешняя или внутренняя);
• по объёму;
• по глубине погружения в горловину.

Конструктивно крышки тоже различаются. Самые простые выполняют единственную функцию — плотно и герметично закрывают бак. Более сложные крышки имеют клапанные механизмы, замки и кодовые запирающими устройствами. Клапаны позволяют сбрасывать избыточное давление паров топлива, а замки закрывают доступ к баку для посторонних.

Выполненная по современным технологиям крышка от топливного бака призвана препятствовать выбросу топливных испарений в атмосферу.

Заливная горловина топливного бака

Заправляют бак через горловину, которая чаще всего находится над задним крылом правой или левой стороны. Эксперты поясняют, что идеальной с точки зрения безопасности расположения горловины топливного бака является левая сторона, поскольку при заправке это снижает шансы трогания до того, как заправочный пистолет вынут из бака. Так водитель лучше контролирует процесс.

Соединяется горловина с баком через трубопровод, а находится она под специальной крышкой горловины топливного бака. Эта крышка на старых автомобилях открывается извне (то есть любой прохожий может ее открыть), однако на современных машинах крышка открывается из салона. Чаще всего используется механический способ открытия с помощью троса.

Устройство и работа системы вентиляции топливного бака

Важным условием нормального функционирования узла является поддержания постоянного давления внутри его корпуса, которое должно быть чуть выше атмосферного (повышение достигается за счет испарения топлива). Однако слишком высокое давление может привести к разрыву корпуса. За регуляцию отвечает вентиляционная трубка. Она имеет встроенный клапан, с помощью которого и регулируется давление. На современных моделях автомобилей этот клапан электромагнитный и регулируется блоком управления с учетом показаний различных датчиков транспортного средства.

Также на систему вентиляции современных авто ставят гравитационный клапан, состояние которого зависит от положения в пространстве. Он предотвращает разлив ГСМ при переворачивании транспорта в случае аварии.

«Минусы» установки ВЗУ в лючок бензобака

1. Более сложный процесс заправки газом. ВЗУ под лючком горловины бензобака предусматривает специальный переходник, который придется устанавливать во время каждой процедуры заправки газом. Вроде бы ничего сложного, однако все же это существенно усложняет процесс, вам придется постоянно держать переходник «под рукой», чтобы в случае необходимости им можно было воспользоваться. Также неприятный момент возникает после того как вы заправились газом, вам придется откручивать переходник и прятать его обратно. Проблема заключается в том, что во время заправки на переходник падает газ, имеющий неприятный запах, который в случае хранения переходника в машине распространяется по всему салону. Некоторым этот момент доставляет массу неудобств, поэтому они предпочитают устанавливать ВЗУ в бампер.
2. «Дырка» в кузове. В отличие от варианта с бампером, который предусматривает отверстие в пластике, установка выносного заправочного устройства под лючком бензобака предусматривает отверстие в металле, а это более кардинальное и нежелательное явление. Согласитесь, на вопрос где бы вы лучше хотели иметь лишнюю «дырку» в бампере или кузове вы выбрали бы первое. В принципе ничего критического здесь нет, однако многих это пугает и является главным аргументом «против» того, чтобы ставить ВЗУ возле заливной горловины бензобака.

Вот собственно и все отличия. Как видите у каждого из вариантов есть свои позитивные и негативные стороны, однако, как мне показалось у варианта с бампером недостатков больше нежели положительных сторон. Лично я на вопрос: «Где лучше расположить ВЗУ в бампере или в лючке бензобака?» ответил бы, что лично для меня расположение под лючком — более приемлемое и на то есть свои причины. Какой из вариантов больше вам подходит — решать конечно же вам самим, взвесьте все «за» и «против» после чего смело принимайте решение.

Возможно я что-то упустил, или вам известны другие «плюсы» и «минусы» каждого из этих вариантов — не стесняйтесь, делитесь ими используя форму для комментариев. Быть может ваши доводы как «за» так и «против» будут для кого-то полезными и позволят сделать правильный выбор.

Текст принадлежит: ГБОшник.

Неисправности крышки топливного бака

Шипение или хлопок при откручивании крышки не являются признаком её неисправности. Таким образом работает клапан, через который из бака под давлением выходят пары топлива.

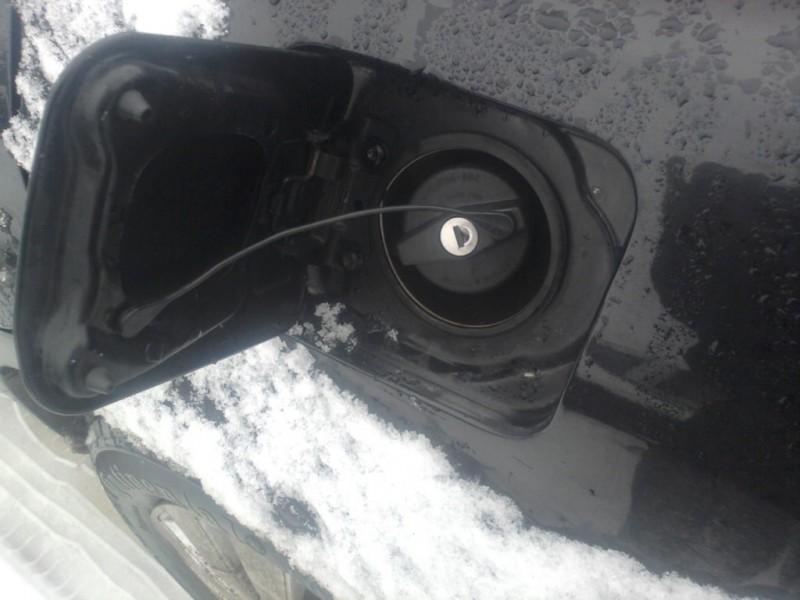

Примерзание лючка бензобака

В холодное время года часто бывает невозможно открыть лючок бензобака. Дело в том, что замерзает не сам лючок, а механизм, который его отпирает. Причиной этого является конденсат, замерзающий при понижении температуры.

Единственный способ устранить эту неприятность — локально прогреть кузов. На автозаправочной станции можно не найти горелку, поэтому оптимальный вариант — использовать универсальную смазку WD-40. Залив её в шприц, нужно через резинку обработать лючок бака, потом, после оттаивания, несколько раз резко открыть и закрыть крышку.

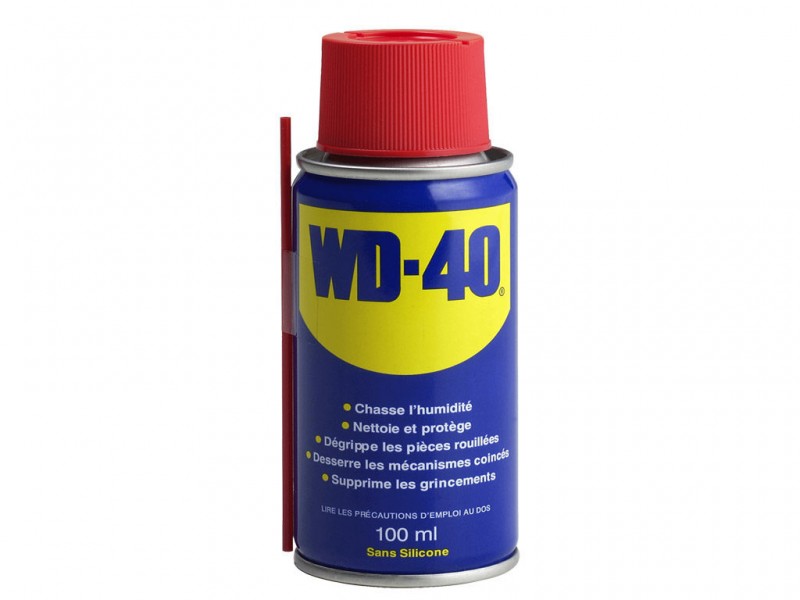

Заклинивание штыря лючка

Если крышка бензобака с трудом открывается в тёплое время года, причиной этого является заклинивание пластикового штыря лючка. В этом случае обычно неисправен рычаг лючка, находящий в салоне — со временем он начинает заедать.

Нужно постараться придать рычагу в салоне наибольшую амплитуду, тогда штырь выскочит, и бензобак откроется. В любом случае предотвратить такую неприятность можно: достаточно периодически смазывать резиновые уплотнители и сам штырь жидкостью WD-40.

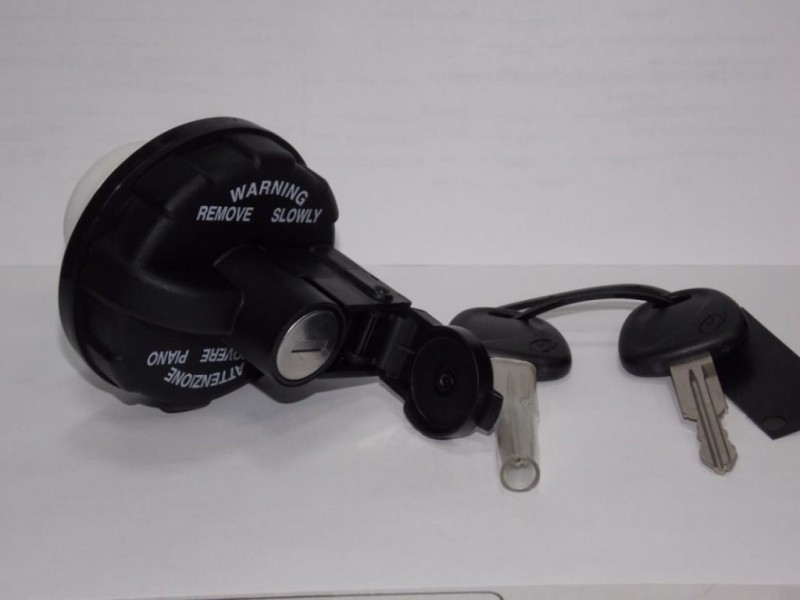

Открываение крышки без ключа

Автовладельцы часто теряют или ломают ключи от запирающихся крышек. Здесь поможет отвёртка и саморез. Вкрученный в крышку саморез разблокирует замок, и крышку можно будет легко снять. Однако в этом случае потребуется новая крышка.

Устройство

Грузовой автомобиль ГАЗ-53 имеет два топливных бака: на раме под грузовой платформой и под кабиной, видны заправочные горловины.

Топливный бак, установленный на борту транспортного средства, состоит из герметичного корпуса с имеющейся на его поверхности заливной горловиной, снабжённой запорной крышкой. Также на корпусе топливного бака в случае необходимости располагается отверстие для введения датчиков контроля уровня топлива, или его давления. Топливные баки также могут иметь сливное отверстие, снабжаемое запорной пробкой или краником (например, на тепловозах).

Баки, используемые для обеспечения отопительных котлов, представляют собой герметичные пластиковые ёмкости сферической, кубической или прямоугольной формы, имеющие входное отверстие в верхней части, объёмом 500, 750, 800, 1000, 1100, 1500, 2000 литров (возможны и другие размеры, указанные являются наиболее востребованными).

Бак соединяется с отопительным котлом медной трубой при помощи специального фиксирующего пакета, состоящего из прибора для измерения уровня топлива в баке, шланга с топливозаборником, аэратора и деталей крепежа. В систему обеспечения топливом одного котла может входить несколько топливных баков разной ёмкости, которые соединяются между собой посредством дополнительных фиксирующих пакетов.

Материал

Баки могут быть выполнены из металла, алюминия, пластмассы. Алюминиевые емкости используются для хранения дизельного и бензинового топлива, стальные – для газа. Что касается пластмассовых баков, то они стали весьма популярными в последнее время в силу простоты производства и формовки. Благодаря особенностям пластмассы быстро приобретать нужную форму, производители создают баки разных конструктивных сложностей. К тому же этот материал не подвергается коррозии, хорошо защищает от утечек благодаря использованию разных технологий (покрытие внутренней поверхности фтором – одна из них).

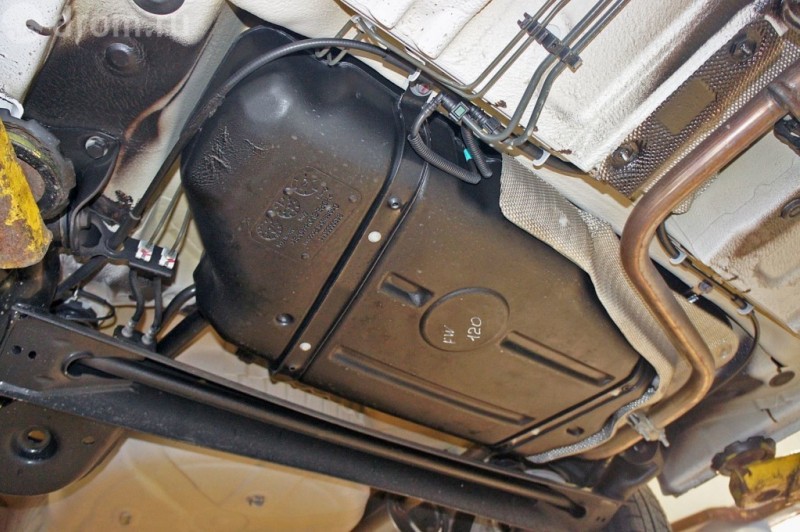

Особенности расположения бака в автомобиле

Топливный бак на автомобиле

Для каждой категории автомобилей разрабатываются оптимальные конфигурации топливных баков, а также выбирается наиболее рациональное месторасположение емкости в общей конструкции. Так, например, в легковых авто бак находится в задней части под сиденьем (перед задней осью), поскольку при столкновении эта зона является наиболее защищенной.

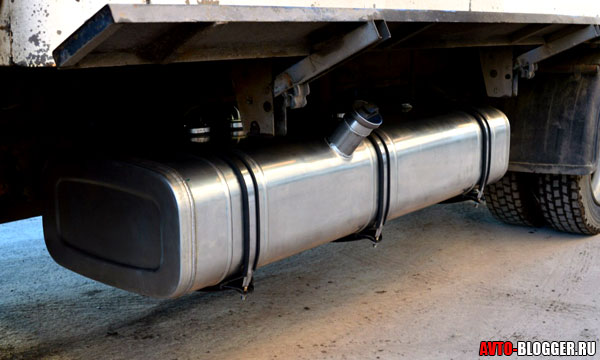

В грузовых автомобилях баки для топлива (один или несколько) чаще всего устанавливаются между передними и задними осями по бокам рамы. Это обусловлено тем, что для этой категории авто наиболее распространены аварии с лобовым столкновением. Если автомобиль был подвергнут «тюнингу», его топливный бак может быть перемещен в произвольное место, но в ряде случаев это может грозить владельцу штрафом.

МАТЕРИАЛ ДЛЯ ИЗГОТОВЛЕНИЯ ТОПЛИВНОГО БАКА

Есть при разновидности материалов, применяемых при изготовлении топливных баков:

• сталь;
• алюминий;
• пластик.

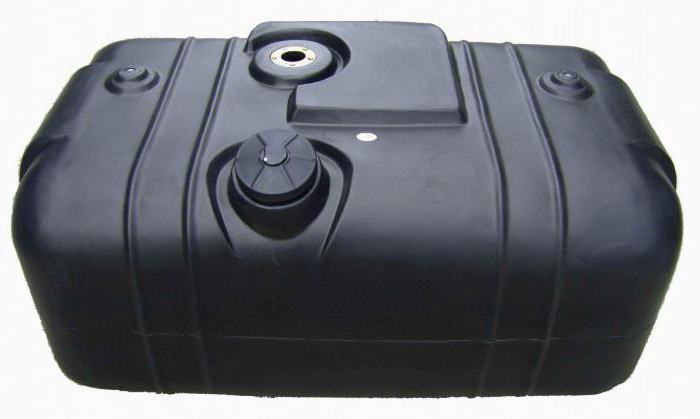

Пластик применяется специальный – высокопрочный полиэтилен. Как правило, его используют в производстве резервуаров для применения в легковых моделях автомобилей.

Пластик имеет определенные преимущества по сравнению с металлом. Наиболее значимое – это небольшая масса. И чем больший объем резервуара, тем более явным оно становится. Кроме того, пластик позволяет наиболее эффективно использовать установочное пространство. В отличие от применения металла, из полиэтилена достаточно просто изготовить емкость любой формы, изделие не требует применение соединительных швов и спаек. При этом резервуар будет максимально вместителен

Следует также отметить тот факт, что пластик не подвержен коррозии, что тоже очень важно

Тем не менее, пластиковые емкости для горючего, применяемые в топливной системе автомобилей, имеют и один существенный недостаток – проницаемость углеводородов на молекулярном уровне. Потому такие баки в последнее время делаются многослойными.

Металлические баки для горючего свариваются из штампованных листов сплава. При этом для дизельных и бензиновых автомобилей применяется алюминий. Для газовых – высокопрочная сталь. Алюминиевые топливные баки имеют высокие показатели прочности, высокую износостойкость, так как данный материал, так же, как и пластик, не подвержен коррозии.

Классификация и устройство ТНВД

Насосные секции, обеспечивающие высокое давление топлива для дизельного двигателя, бывают трех типов:

• Рядные механизмы – плунжерные пары на каждый цилиндр;
• Распределительные, для легковых авто, более компактные;
• Магистральные, применяются в системах снабжения топливом.

Последний тип ТНВД относится к системам нового поколения, управляется компьютером. Не стоит путать инжекторный двигатель с топливным насосом высокого давления, так как это прежде всего система впрыска.

По виду плунжерного привода топливные насосы бывают пневматические, гидравлические и механические.

Признаки и причины неисправности

ТНВД по устройству остается механизмом, сложно поддающимся диагностике в гаражных условиях. Выявление неисправностей происходит на специальных стендах. В большой группе факторов, подтверждающих неполадки в магистральном или другом типе ТНВД – наличие в системе посторонних сред – воды, горючего и загрязнений. На практике проблемы с насосом выявляются по повышенному расходу топлива, перегреву двигателя, падению динамики и мощности, увеличению количества дыма в выхлопных газах. На отсутствие срабатывания форсунок укажет затрудненный запуск мотора, перебои на холостом ходу и увеличение шума во время езды.

Многоплунжерные ТНВД и особенности их конструкции

В каждой секции системы располагаются специальные толкатели. Вначале рабочего такта в плунжер поступает определенное количество топлива через впускное окно. В конце такта закрывается подающий канал, цилиндр создает давление, под которым топливо нагнетается к форсунке для последующего распыления в блок цилиндра.

Особенности:

• При рядном расположении пары плунжеров располагаются рядом;
• При V-образном размещении цилиндров пары плунжеров идут в два ряда.

Как работают распределительные ТНВД

Пришедшие на смену карбюраторному двигателю топливные насосы обладают более продолжительным ресурсом работы и улучшенным приводом. Распределительные системы чаще имеют один плунжер, который обеспечивает эффективное снабжение двигателя, но при этом быстро изнашивается, требует проведения сервисных работ.

Привод толкателя выполнен в виде кулачкового механизма, роторного или торцевого. Есть системы с внешним приводом. При получении толчка от кулачка происходит выталкивание плунжера вверх с последующим возрастанием давления. Так топливный насос высокого давления через каналраспределителяподает бензин или дизель к форсункам для последующего направления в блоки цилиндров.

Вентиляция

Одна из важных систем – вентиляция. Дело в том, что в баке нужно всегда поддерживать давление, равное атмосферному, и за это отвечает вентиляция. Современные машины оснащаются закрытой системой вентиляции бака, что предотвращает падение или рост давления внутри него. Если давление внутри емкости понизится, то она может деформироваться, а повышение давления вообще может разорвать бак на части. Учитывая, что внутри находится топливо, реализации эффективной системы вентиляции уделяют много внимания.

Когда топливо уходит из бака, то давление в нем падает, в результате чего возникает разрежение. Благодаря системе вентиляции этот эффект устраняется: предохранительный клапан запускает внутрь воздух. Данный клапан располагается у крышки горловины, и он может пропускать воздух только в одном направлении.

При заправке в бак попадает лишний воздух, из-за чего образуются пары бензина. Эти избытки вытесняются системой вентиляции по специальному трубопроводу. Также пары бензина могут образовываться и при повышенной температуре, что тоже влечет повышение давления. И только вентиляционная система спасает бак от полного его разрыва на кусочки.

Стандарты баков для топлива

Жестких стандартов или предписаний для бензиновых или солярочных баков в РФ нет. Единственным нормативом, требующим обязательного исполнения, является ГОСТ Р41.34-2001. В документе говорится, что каждая емкость должна удовлетворять требованиям пожаробезопасности транспортных средств.

Однако у любого производителя грузовиков есть собственные габаритные нормы и тоннаж.

КамАЗ

Здесь актуальны такие типоразмеры баков: 450 × 600 мм и 600 × 670 мм. Однако в 2012 году модельный ряд пополнился «евроемкостями» на 660 × 660 мм.

МАЗ, «УРАЛ»

МАЗ комплектуется топливной тарой на 200 л, 350 л и 0,5 кубометра. Типоразмеры 450 × 600 и 600 × 670 мм.

Отечественные «УРАЛы» поставляются с баллонами по 210 или 300 л.

«Европейцы»

Для производителей типа Mercedes, MAN, Iveco, Scania, Volvo, DAF или Renault актуальны бочки диаметром 710 мм емкостью до 930 л. Для отдельных моделей поставляются кубы 0,7 × 0,7 или 0,74 × 0,74 м вместительностью более 1,1 кубометра.

При этом производством аналогов для импортных фур занимаются частные организации, крупные заводы, находящиеся в СНГ. Это гарантирует легкий поиск детали независимо от места положения автомобиля или его марки.

Топливные системы моторных лодок

Бензиновые емкости имеют различные параметры. Чтобы грамотно выбрать оптимальную емкость, следует учитывать все технические характеристики плавсредства.

Различные виды топливных резервуаров для моторных лодок

С точки зрения конструктивных характеристик, они делятся на:

• Встраиваемые – представляют собой несъемные варианты, использующиеся для моторов мощностью не больше 6 л/с. Подобные модели ставятся на лодки небольшого размера и прячутся под чехлом, закрывающим двигатель.
• Переносные – представляют собой съемный тип бака. Такие конструкции идеально подходят для малогабаритных катеров и надувных лодок. Они пользуются заслуженной популярностью среди туристов и рыбаков, ходящих на длинные расстояния.
• Стационарные – устанавливаются с мощными моторами, обладают повышенной вместимостью и используются на крупных катерах или яхтах.

Лодочные топливные баки также подразделяются на жесткие и мягкие. Последние производятся из эластичных и герметичных материалов. Во время заполнения они увеличиваются, а по окончании бензина – уменьшаются. Мягкие модели предпочтительны потому, что в них не аккумулируются горючие пары, а их малые габариты позволяют разместить их в таком месте, где жесткая емкость не умещается. Главный их недостаток – завышенный ценник.

По своей форме, топливный бак для лодки бывает в форме канистры или прямоугольника – здесь выбор зависит от вкуса потенциального пользователя. По материалу изготовления они подразделяются на:

• Металлические.
• Пластиковые.
• Тканевые.

Все материалы подходят под бензин. Мягкие модели выполняются из многослойных тканей на основе полимера, которые демонстрируют отличные показатели химической прочности.

Особенности выбора лодочного бака

Его объем напрямую зависит от моторной мощности. Зачастую бывает так, что даже небольшая топливная емкость по началу сможет удовлетворять потребителя. Однако, чем дальше у туриста-рыболова начнутся планируемые поездки, тем выше вероятность того, что ему обязательно понадобится увеличение его объема.

Данный вопрос можно решить различными способами, к примеру, смонтировать дополнительную емкость либо же брать запас горючего в канистрах. Однако, возить их собой – удовольствие сомнительное, поэтому запасной бензобак представляется лучшим решением.

Выбирая бак для бензина, необходимо обращать внимание на:

• Комплектность – в набор должны входить все элементы, которые заявлены изготовителем в описании.
• Качество – на емкости не должно быть деформаций или повреждений. Конструкция должна быть герметичной, прочной и химически стойкой к бензину. На нее также должны слабо влиять температурные перепады, солнце и вода.
• Наличие отсеков для аккумуляции конденсата – они размещаются на дне бака и препятствуют проникновению влаги в бензопровод.

Проведенный анализ рынка баков для лодок показал, что большей популярностью пользуются пластиковые и тканевые варианты, даже не взирая на их завышенную цену.

Особенности эксплуатации крышки бензобака

Многие владельцы автомобилей считают неисправностью хлопок или шипение всасываемого воздуха при открытии крышки. Это не является неисправностью, так как на этих крышках установлен клапан, входящий в систему улавливания паров бензина — одного из элементов пассивной безопасности автомобиля. Разряжение в бензобаке — нормальное явление при работе этой системы, так как оно позволяет избежать скопления паров топлива в баке. Если внутрь бака при открытии крышки устремляется воздух, это означает, что в нем нет скопления паров топлива, следовательно, существенно снижается вероятность взрыва или возгорания.

Плюсы и минусы

НУ и теперь настало время подвести плюсы и минусы пластиковых вариантов для автомобилей

Положительные моменты

• Цена – это сейчас одно из решающих факторов. Чем ниже цена — тем лучше, для производителя. Так стоимость данных конструкций на 30-40% меньше чем алюминиевых и примерно на 15 — 20% меньше чем у стальных.
• Вес – пластик это самый легкий материал из троицы, поэтому такие баки экономят около 2 – 4 кг веса. Что благотворно сказывается на экономии топлива.
• Ржавчина и гниль – они практически вечны в этом отношении. ОЧЕНЬ долго могут противостоять влаги, воде и прочим неприятностям. Металлические собратья этим похвастаться не могут

• Конденсат – он образуется в любом бензобаке. НО все дело в том, что пластик хуже проводит тепло, чем скажем алюминий или сталь, поэтому образование конденсата здесь не критично, но снижено
• Производство – как я писал выше, стальные и алюминиевые варианты в основном штампуют и дальше варят, а в случае с алюминием сварка достаточно сложная (при некачественном исполнении швы могут разойтись). С пластиком все гораздо проще, зачастую существуют специальные формы, где они выливаются, далее просто две половины спаивают (сплавляют), это совсем не сложная процедура
• Формы – так как это достаточно пластичный материал, можно лить сложные формы, без какого-либо труда.

Отрицательные моменты:

Пожалуй, их всего два — это прочность и эластичность. Пластик не такой прочный и при малейшем ударе он может сломаться, этот материал совсем не эластичный а поэтому, скорее всего, восстановить вам его не удастся, если только нагревать и паять (и то не факт).

Сейчас видео версия смотрим.

НА этом заканчиваю, думаю, вам было интересно. Подписывайтесь на канал в YOUTUBE и читайте мой АВТОБЛОГ.

Комментарии

18.05.2019

Азат

У меня Рено 21 1993 года с пластиковым бензобаком,а вы пишите что стали выпускать с 2005 года,и он хорошо расширяется в жаркую погоду

Особенности расположения бака в автомобиле

Топливный бак на автомобиле

Для каждой категории автомобилей разрабатываются оптимальные конфигурации топливных баков, а также выбирается наиболее рациональное месторасположение емкости в общей конструкции. Так, например, в легковых авто бак находится в задней части под сиденьем (перед задней осью), поскольку при столкновении эта зона является наиболее защищенной.

В грузовых автомобилях баки для топлива (один или несколько) чаще всего устанавливаются между передними и задними осями по бокам рамы. Это обусловлено тем, что для этой категории авто наиболее распространены аварии с лобовым столкновением. Если автомобиль был подвергнут “тюнингу”, его топливный бак может быть перемещен в произвольное место, но в ряде случаев это может грозить владельцу штрафом.

Вентиляция

Одна из важных систем – вентиляция. Дело в том, что в баке нужно всегда поддерживать давление, равное атмосферному, и за это отвечает вентиляция. Современные машины оснащаются закрытой системой вентиляции бака, что предотвращает падение или рост давления внутри него. Если давление внутри емкости понизится, то она может деформироваться, а повышение давления вообще может разорвать бак на части. Учитывая, что внутри находится топливо, реализации эффективной системы вентиляции уделяют много внимания.

Когда топливо уходит из бака, то давление в нем падает, в результате чего возникает разрежение. Благодаря системе вентиляции этот эффект устраняется: предохранительный клапан запускает внутрь воздух. Данный клапан располагается у крышки горловины, и он может пропускать воздух только в одном направлении.

При заправке в бак попадает лишний воздух, из-за чего образуются пары бензина. Эти избытки вытесняются системой вентиляции по специальному трубопроводу. Также пары бензина могут образовываться и при повышенной температуре, что тоже влечет повышение давления. И только вентиляционная система спасает бак от полного его разрыва на кусочки.

Чего ждать от нерабочего обратного клапана

Хорошего — ничего. Как минимум это затрудненный пуск. Завоздушивание системы питания дизеля — это довольно проблематичная поломка в дороге. Инжекторные системы питания тоже не любят воздуха в системе. Неприятности начинаются тогда, когда мы глушим мотор, а топливо, которое должно ждать следующего пуска (в системе должно сохраняться рабочее давление), уходит в бак по рабочей магистрали, а его место занимает воздух. Теперь, чтобы запустить двигатель, необходимо привести в норму давление в системе и подать топливо к форсункам. Для этого нужно крутить мотор стартером секунд 40-50, поэтому о пуске с полоборота речи быть не может.

Непонятные ситуации возникают и тогда, когда путают обратный клапан с регулятором давления, который установлен на топливной рампе у большинства инжекторных двигателей — 2110, 2114, Киа Спортэйдж 3.

Завоздушивание системы питания дизеля — крайне сложная поломка в дороге

Его работа заключается в выравнивании давления на участке топливной рампы, иначе форсунка просто не получит топлива под нужным давлением, и не сможет подать его в камеру сгорания. В тот момент, когда мы отключаем зажигание, регулятор прекращает подачу топлива на форсунки, срабатывает запорный механизм, таким образом отсекается часть топливной магистрали от бензонасоса с обратным клапаном до топливной рампы. И вот теперь только обратный клапан отвечает за наличие топлива в системе. А проверить, кто виноват в этой ситуации просто. Если давление в топливной рампе в норме, а в большинстве автомобилей оно должно быть в пределах 2-3 атм, тогда виноват именно обратный клапан.

Как видим, один малюсенький клапан может натворить таких дел. Это лишний раз подтверждает то, что мелочей в устройстве автомобиля нет и быть не может, а каждая поломка устраняется сначала головой, а только потом — руками.

Устройство

Грузовой автомобиль ГАЗ-53 имеет два топливных бака: на раме под грузовой платформой и под кабиной, видны заправочные горловины.

Топливный бак, установленный на борту транспортного средства, состоит из герметичного корпуса с имеющейся на его поверхности заливной горловиной, снабжённой запорной крышкой. Также на корпусе топливного бака в случае необходимости располагается отверстие для введения датчиков контроля уровня топлива, или его давления. Топливные баки также могут иметь сливное отверстие, снабжаемое запорной пробкой или краником (например, на тепловозах).

Баки, используемые для обеспечения отопительных котлов, представляют собой герметичные пластиковые ёмкости сферической, кубической или прямоугольной формы, имеющие входное отверстие в верхней части, объёмом 500, 750, 800, 1000, 1100, 1500, 2000 литров (возможны и другие размеры, указанные являются наиболее востребованными).

Бак соединяется с отопительным котлом медной трубой при помощи специального фиксирующего пакета, состоящего из прибора для измерения уровня топлива в баке, шланга с топливозаборником, аэратора и деталей крепежа. В систему обеспечения топливом одного котла может входить несколько топливных баков разной ёмкости, которые соединяются между собой посредством дополнительных фиксирующих пакетов.

Каким способом можно проверить обратный клапан

Выяснить в каком состоянии находится топливный клапан, можно следующим образом. Используя манометр, проверить давление. Оно должно быть в пределах 3 кг на см2. Это показатели для легковых автомобилей. Выяснить, как работает устройство, можно пережав «обратные» шланги для топлива. Если неразборная механическая конструкция в порядке давление должно вырасти. К сведению. Этот способ только для автомобилей, в которых установлены резиновые шланги. Самостоятельную диагностику можно провести без использования манометра. Это касается проблемы нестабильной работы ДВС (двигателя внутреннего сгорания) и плохо набирающего обороты

Пережав резиновый шланг перемещающий топливо в обратном направлении необходимо обратить внимание на работу двигателя. Если обороты повышаются, а цилиндры мотора работают в плановом режиме, значит обратный клапан неисправный

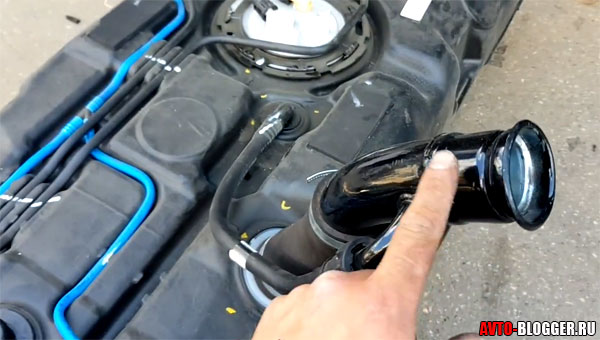

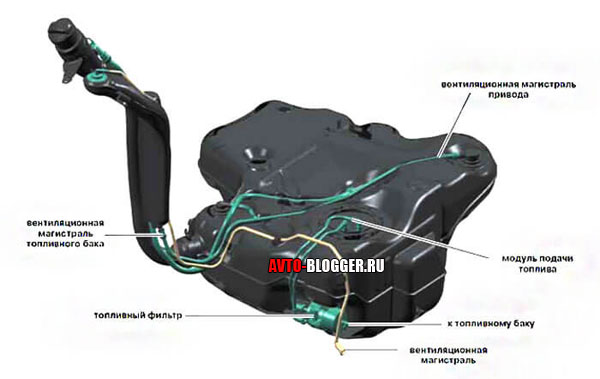

Строение бензобака

Настало время поговорить о положительных и отрицательных моментах пластиковых бензобаков. НО для начала расскажу, почему их путь был не так прост.

Сейчас бак это не просто емкость, но и современное устройство которое не должно допускать выбросы (испарения топлива в окружающую среду).

Это касается не только баков, но и патрубков, пробок и других частей топливной системы. В 2000 годах такой плотности и герметичности пластиковые варианты дать не могли, большая проблема была с горловиной, она постоянно лопалась и при длительных заправках была очень недолговечна. Поэтому применялись в основном стальные или алюминиевые конструкции.

И только в 2005 году, компания «TI Automotive», на автомобилях компании FORD предоставила новые конструкции из пластика, которые буквально за несколько лет покорили рынок, как я писал выше, сейчас около 85% производителей используют такие или схожие решения.

Устройство бака сейчас достаточно простое. Сам корпус делается из шестислойного пластика, который обладает высокой степенью надежности. Пару слов хочется сказать про горловину, сейчас она практически всегда исполняется из металла, а далее присоединяется к баку, через специальные резиновые соединения.

Как правило, внутри помещается сам насос высокого давления, который нагнетает давление в топливной магистрали. Также есть несколько трубок, которые идут на адсорбер или сепаратор (и тот и другой служат для улавливания паров бензина, только в одном случае — при работающем моторе, пары поступают во впускной коллектор, а в другом случае — когда мотор заглушен, они конденсируются и поступают обратно в бензобак).

Таким образом (как многие ошибочно полагают), емкость распереть от бензина не может, есть вентиляционные магистрали, которые просто не дадут этого сделать.

Ну и последнее, это конечно же фильтры топливной очистки, они часто устанавливаются сверху на корпусе.

Как видите все достаточно просто, причем такая конструкция не позволяет парам выходить за пределы емкости, то есть сейчас производители добиваются почти нулевого выброса.

Выводы

Обратный клапан топливной системы является важным агрегатом этой системы, поломка которого может доставить водителю массу проблем. Особенно болезненным это будет во время движения. Поэтому стоит использовать только качественное топливо, а также при малейших признаках неисправности, которые были перечислены выше, проводить диагностику топливной системы.

Ведь проблема может крыться не только в клапане, но и в других мелких деталях. Диагностика на СТО практически всегда выявляет такие неисправности, поэтому не стоит забывать о своевременном техническом обслуживании автомобиля, даже если все кажется исправным.
